Thông số kỹ thuật SDS6062E

Băng thông	60Mhz
Số kênh	2 + 1
Tốc độ lấy mẫu	500Msa/s
Thời gian quét	5ns/div - 100s/div. Rise time
Màn hình	8 inch LCD, TFT, 800x600 pixel
Trở kháng	1MΩ ± 2%, 15pF±5pF
Trở kháng kênh	50Hz
Điện áp max	400V (PK - PK) (DC+AC, PK - PK)
Độ chính xác khuếch đại DC	±3%
Độ dài bộ nhớ ghi	100K (10M tùy chọn)
Độ chính xác DC	Average≥16：±(3% reading + 0.05 div) for △V
Que đo chia	1X, 10X, 100X, 1000X
Độ chính xác Lấy mẫu, Trễ	±100ppm
Phép nội suy	sin (x) / x
Đầu vào Coupling	DC, AC, GND
Độ phân giải	8 bits
Độ nhạy điện áp	2mV/div ~ 10V/div
Kiểu Trigger	Edge, Pulse, Video, Slope, Alternate
Chế độ Trigger	Auto, Normal, Single

Mô tả sản phẩm SDS6062E

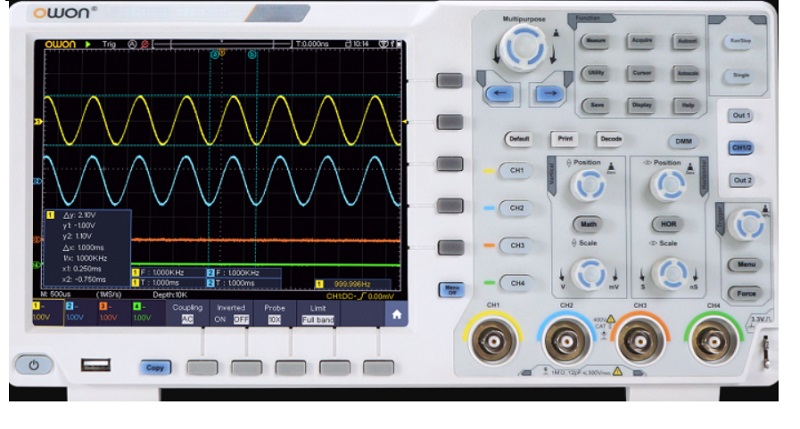

OWON SDS6062E là máy hiện sóng kỹ thuật số hai kênh với băng thông 60 MHz, tốc độ mẫu thời gian thực lên tới 500 MS / s và hiển thị 8 " cho hình ảnh sắc nét, độ chính xác cao.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG OWON DS6062E

Máy hiện sóng số Owon SDS6062E được thiết kế thông minh

Độ dài bộ nhớ ghi 100K (10M) với tốc độ lấy mẫu cao nhất 1GS/s
Chức năng tự căn hình giúp việc vận hành và sử dụng máy hiện sóng đơn giản hơn.
Thiết kế phần thân thông minh cho dễ phù hợp chỗ làm việc. Với vóc dáng mỏng, đảm bảo tính thẩm mỹ cao.
Có cổng SVGA cho mở rộng màn hiển thị dạng sóng
Màn hiển thị TFT phân giải cao (800 x 600 pixels) rộng 8 inch
Tuỳ chọn Pin lithium dung lượng lớn, có thể hoạt động trong nhiều giờ liền.
Có công tắc nguồn, cáp cắm nguồn thông minh, tiện lợi hơn.
Trọng lượng 1,5kg giúp dễ dàng di chuyển cũng như bảo quản.

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN SÓNG OWON DS6062E

Băng thông : 60Mhz
Số kênh : 2 + 1
Tốc độ lấy mẫu : 500Msa/s
Thời gian quét : 5ns/div - 100s/div. Rise time : <11ns
Màn hình : 8 inch LCD, TFT, 800x600 pixel
Trở kháng : 1MΩ ± 2%, 15pF±5pF
Trở kháng kênh : 50Hz : 100 : 1, 10MHz : 40 : 1
Điện áp max : 400V (PK - PK) (DC+AC, PK - PK)
Độ chính xác khuếch đại DC : ±3%
Độ dài bộ nhớ ghi : 100K (10M tùy chọn)
Độ chính xác DC : Average≥16：±(3% reading + 0.05 div) for △V
Que đo chia: 1X, 10X, 100X, 1000X
Độ chính xác Lấy mẫu, Trễ : ±100ppm
Phép nội suy : sin (x) / x
Đầu vào Coupling : DC, AC, GND
Độ phân giải: 8 bits
Độ nhạy điện áp : 2mV/div ~ 10V/div
Kiểu Trigger: Edge, Pulse, Video, Slope, Alternate
Chế độ Trigger: Auto, Normal, Single
Line / Field Frequency (video) : NTSC, PAL, and SECAM standard
Đo tự động : Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
Tính toán : ＋, －, ×, ÷, FFT
Lưu trữ: 15 dạng sóng
Truyền thông : USB, USB host, LAN (Tùy chọn)
Nguồn : 100V - 240V AC, 50/60Hz, Cat II
Khối lượng : 1.5Kg
Phụ kiện : Dây nguồn, Que đo x 2, HDSD
