Máy hiện sóng GW Instek GDS-1052-U

Máy hiện sóng GW Instek GDS-1052-U là thiết bị hiện đại, có khả năng đọc tín hiệu điện thay đổi và hiển thị dưới dạng đồ thị. Sản phẩm được ứng dụng rộng rãi trong sửa chữa, kiểm tra điện và lý tưởng cho các kỹ sư, chuyên gia thiết kế, sản xuất…

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN GW INSTEK GDS-1052-U

GDS-1052-U là máy hiện sóng kỹ thuật số 50 MHz của GW Instek. Đây là một máy hiện sóng 2 kênh được sử dụng nhằm đáp ứng các yêu cầu công nghiệp và giáo dục cơ bản. Với thiết kế giao diện dễ sử dụng lý tưởng cho sinh viên, người mới tiếp xúc, làm việc với chúng.

Máy trang bị màn hình LCD 5,7 inch lớn, sắc nét có thể quan sát đường sóng hiển thị. GDS-1052-U cung cấp tốc độ mẫu 250MSa / s (tương đương 25GSa / giây), giúp lấy mẫu tín hiệu cho hầu hết các mục đích.

Với độ sâu bộ nhớ lên tới 2 điểm Mega, các tín hiệu có thể được hiển thị hoàn hảo. Máy hiện sóng GW Instek có thể được kết nối với máy tính có USB để lưu trữ dữ liệu đo được.

Điều này có thể được thực hiện ở các định dạng khác nhau, chẳng hạn như jpeg hoặc bmp, hoặc ở dạng tệp dữ liệu CSV, nhưng cũng có thể lưu các giá trị đo dưới dạng tệp video, để lưu tiến trình của tín hiệu.Cũng có thể ghi dữ liệu trong một khoảng thời gian dài hơn vào máy tính được kết nối qua USB.

Sản phẩm có khả năng tính toán FFT của tín hiệu. Điều này giúp dễ dàng phân tích các thành phần tần số của tín hiệu. Chức năng tự động cài đặt tích hợp cho phép bạn hiển thị tín hiệu chỉ bằng một nút bấm theo cách phù hợp nhất với nó.

Máy hiện sóng GW Instek GDS-1052-U dễ dàng sử dụng, thân thiện với người dung, cho phép người dùng thiếu kinh nghiệm sử dụng cho độ chính xác cao.  GW Instek GDS-1052-U được làm bằng chất liệu cao cấp, chống va đập tốt, kích thước nhỏ gọn giúp bạn dễ dàng mang theo.

Các tính năng chính mà máy hiện sóng GDS-1052-U mang lại bao gồm: nhận dạng tín hiệu, tính toán tần số dao động, xác định giá trị thời gian và điện áp, đường đi tín hiệu, thần phần lỗi gây méo sóng, tìm ra tín hiệu dòng xoay và 1 chiều, tìm ra tín nhiều nhiễu….

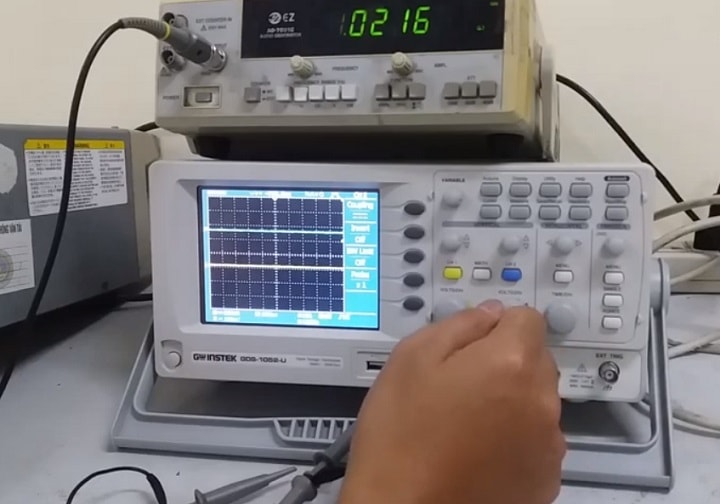

Hiện sản phẩm được dùng để ứng dụng trong các công việc sửa chữa như Ampli bị nhiễu tín hiệu ngõ ra, tivi mất nguồn, sửa chữa điện thoại di động, laptop hay mạch PLC…

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN GW INSTEK GDS-1052-U

• Băng thông 50MHz
• Có 2 kênh
• Tốc độ lấy mẫu 250MSa/s
• Rise time <7ns
• Độ nhạy : 2mV/div ~ 10V/div
• Độ chính xác : ±3%
• Độ phân giải : 8 bit
• Độ dài bộ nhớ 4k cho mỗi kênh
• Đầu vào max : 300V (DC+AC peak), CATII
• Hiện đỉnh nhanh 10ns
• Lưu/Ghi 15 màn hình cài đặt và dạng sóng
• Tính toán sóng +, -, FFT
• Giao tiếp USB
• Màn hình : 5.7 inch, 234×320
• Giao tiếp : USB 1.1 và 2.0, USB Host
• Nguồn : AC 100V-240V , 48 ~ 63 Hz
• Kích thước : 310x142x140mm
• Khối lượng : 2.5Kg

Phụ kiện bao gồm: Hướng dẫn sử dụng (CD), Dây nguồn, Dây đo.

Phụ kiện tùy chọn (Option):

• GTL-246: Cáp USB, USB 2.0, A-B Type, 1200mm
• GTL-110: Que đo, Đầu nối BNC-BNC
• GSC-006: Hộp đựng
