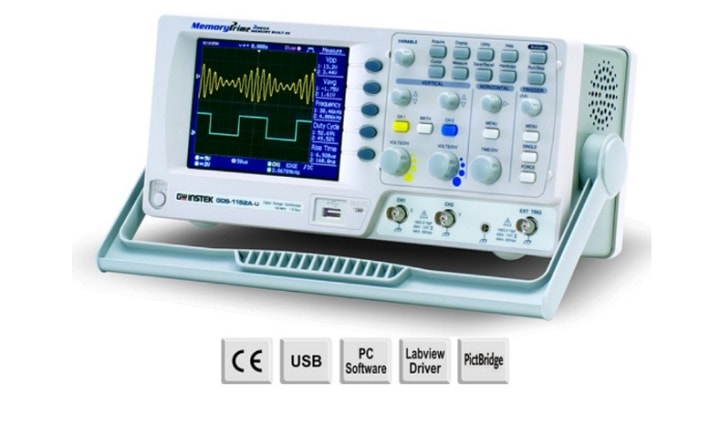

Máy hiện sóng số GW Instek GDS-1102A-U

GW Instek GDS-1102A-U là máy hiện sóng 2 kênh được thiết kế để đáp ứng nhu cầu giáo dục đa dạng và các yêu cầu công nghiệp cơ bản. GDS-1102A-U cung cấp băng thông 100 MHz. Cùng với giao diện trực quan, màn hình LCD TRT 5,7 ", máy hiện sóng GDS-1102A-U cho phép người dùng tận hưởng trải nghiệm đo tốt hơn.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG GW INSTEK GDS-1102A-U

GDS-1102A-U cung cấp các chế độ lấy mẫu kép, tốc độ lấy mẫu tương đương 1GSa/s và thời gian tương đương 25GSa/s, cho người dùng tùy chọn linh hoạt hơn để xử lý tín hiệu đến.

Với khả năng xử lý dạng sóng nhanh, các chức năng kích hoạt tiên tiến hơn và thiết kế trọng lượng nhẹ 2,5kg, đảm bảo sử dụng dễ dàng. Máy hiện sóng GW Instek đáp ứng tốt nhu cầu giáo dục, các yêu cầu cơ bản về kiểm tra, bảo trì và sản xuất.

Công nghệ MemoryPrime

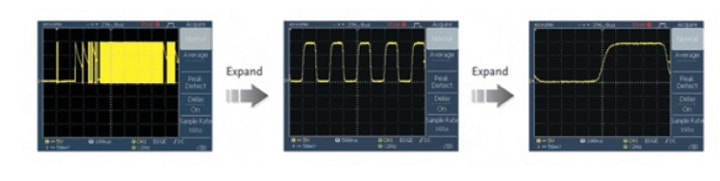

Để tận dụng tối đa lợi thế của 2M điểm bộ nhớ mà không làm giảm tốc độ cập nhật dạng sóng, GDS-1102A-U áp dụng công nghệ Memory Prime. Memory Prime sử dụng bộ xử lý tín hiệu tốc độ cao song song với CPU để tăng tốc độ tái tạo dạng sóng.

Dễ sử dụng

Chế độ thu nhận đầy đủ tính năng và 27 chức năng đo tự động giúp người dùng đo chính xác các tham số của dạng sóng thu được. Chức năng cài đặt tự động nâng cao cho phép máy hiện sóng GDS-1102A-U tự động bắt các dạng sóng và hiển thị dạng sóng nhanh chóng.

Với các hàm số học, +, -, x, FFT, FFTrms và Zoom FFT giúp người dùng nhận thức được kết quả đo bằng cách cập nhật giá trị ngay lập tức.

Phần mềm điều khiển từ xa PC

Sử dụng cổng USB kết hợp với phần mềm giám sát từ xa FreeWave là cách dễ dàng và thuận tiện nhất để thu thập dữ liệu từ GDS1102A-U.

Với FreeWave, ảnh chụp màn hình có thể được lưu dưới dạng tệp hình ảnh (.bmp / ​​.jpg), dữ liệu dạng sóng (.csv) và các tệp phim (.wmv) có thể được ghi lại trong thời gian thực.

Bộ lưu trữ dữ liệu và máy chủ lưu trữ USB

Chức năng lưu trữ USB cho phép người dùng lưu trữ cài đặt dạng sóng, dữ liệu hoặc hình ảnh trên đĩa flash USB.

Hơn nữa, bộ ghi dữ liệu có thể tiếp tục theo dõi tín hiệu đầu vào và lưu trữ dữ liệu dạng sóng của chúng trong đĩa flash USB.

THÔNG SỐ KỸ THUẬT MÁY HIỆN SÓNG GW INSTEK GDS-1102A-U

• Băng thông 100MHz
• Có 2 kênh
• Tốc độ lấy mẫu thời gian thực 1GSa/s
• Độ dài bản ghi 2MegaPoints.
• Rise Time : <3.5ns
• Độ phân giải : 8 bit
• Trở kháng vào : 1MΩ±2%
• Đầu vào max: 300V (DC+AC peak), CATII
• Tính toán sóng: +, – , x, FFT, FFTrms
• Giới hạn băng thông: 20Mhz (-3dB)
• Trigger: CH1, CH2, Line, EXT
• Độ nhạy điện áp 2mV~10V.
• Độ chính xác ±3%
• Độ nhạy thời gian 1ns/div~50s/div.
• Giao tiếp USB.

Phụ kiện bao gồm: Hướng dẫn sử dụng, dây cắm nguồn, que đo.

Phụ kiện tùy chọn:

• GTL-246: Cáp USB, USB 2.0, A-B Type, 1200mm.
• GTL-110: Que đo, Đầu nối BNC-BNC
• GSC-006: Hộp đựng
