Máy hiện sóng GW Instek MDO-2102A

Bạn đang tìm kiếm sản phẩm máy hiện sóng với nhiều chức năng. Maydochuyendung.com cung cấp sản phẩm máy hiện sóng GW Instek MDO-2102A. Đây là phiên bản cải thiện của dòng MDO-2000A, với việc bổ sung bộ tạo chức năng 2 kênh 100 MHz.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG GW INSTEK MDO-2102A

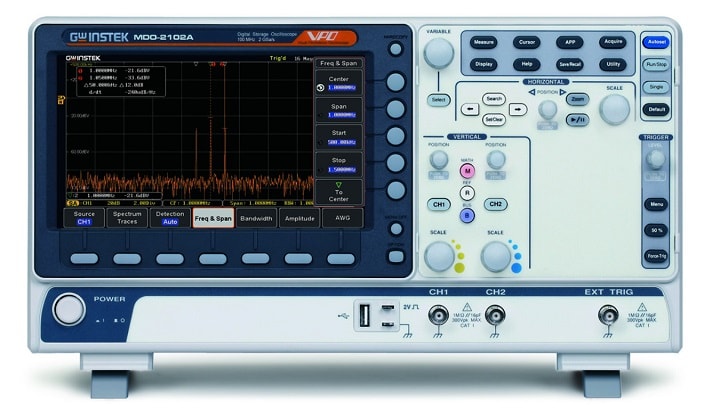

GW Instek MDO-2102A là máy hiện sóng 2 kênh 100 MHz trong loạt MDO-2000A được nâng cấp bởi GW Instek, là sản phẩm kế thừa của GDS-2102E/A.

Thiết bị cung cấp đầy đủ chức năng của máy hiện sóng và máy phân tích quang phổ nhờ vào phân tích FFT với tần số nyquist.

So với người tiền nhiệm, một số tính năng quan trọng nhất của máy hiện sóng đã được cải thiện. MDO-2102A đi kèm với tốc độ mẫu tối đa 2GSa/s và độ sâu bộ nhớ 20Mpts trên mỗi kênh. Sê-ri cũng đã được mở rộng với mô hình 300 MHz.

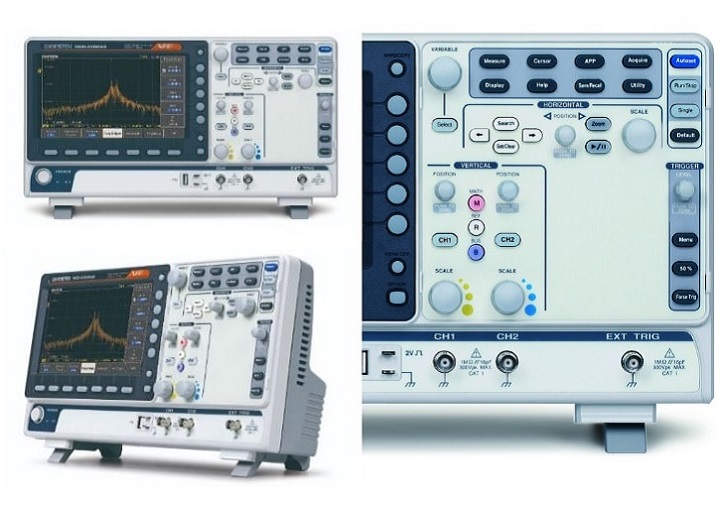

Máy hiện sóng GW Instek được trang bị màn hình màu 8 ". Với tốc độ bắt sóng 120.000 dạng sóng mỗi giây, tín hiệu có thể được phân tích nhanh chóng với phạm vi này.

Sản phẩm có thể được kết nối với máy tính có USB và wifi để lưu trữ dữ liệu đo được. Cũng có thể đăng nhập dữ liệu trong một khoảng thời gian dài hơn. Với khoảng thời gian tối thiểu là 5 giây, có thể lưu trữ các dạng sóng đo được trong tối đa 100 giờ vào thanh USB ở định dạng CSV. Cũng có thể in dữ liệu trực tiếp trên các máy in hỗ trợ PictBridge.

Máy hiện sóng MDO có nhiễu nền cực thấp trong thiết bị điện tử. Nhiễu nền ảnh hưởng đến độ chính xác của kết quả đo ở các tín hiệu nhỏ (tín hiệu nhỏ). Độ nhiễu nền càng thấp, phép đo càng chính xác.

Các máy hiện sóng cung cấp khả năng hiển thị kép, trong một màn hình sau đó có thể hiển thị toàn bộ tín hiệu và một phần phóng to của nó. Điều này giúp dễ dàng có được một hình ảnh tốt về tín hiệu và các phần quan trọng của nó.

Các tính năng cụ thể bạn có thể bắt gặp ở chiếc máy hiện sóng GW Instek MDO-2102A bao gồm:

• Phân tích phổ tích hợp
• Chức năng EF - phát hiện trường điện
• Các hàm toán học: cộng, trừ, chia, nhân và FFT
• Bộ nhớ cho 20 cài đặt
• Bộ nhớ cho 24 dạng sóng
• Chức năng bộ nhớ phân đoạn
• Hỗ trợ các chức năng giải mã và kích hoạt: I2C, SPI, UART, CAN, LIN BUS
• Chế độ vận hành YT, XY, ROLL

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN SÓNG GW INSTEK MDO-2102A

• Băng thông DC~100MHz
• Có 2CH + Ext
• Tốc độ lấy mẫu 2GSa/s
• Rise time 3.5ns
• Bandwidths Limit 20MHz
• Độ phân giải 8 bit
• Độ nhạy 1mV~10V/div
• Điện áp ngõ vào 300Vrms, CAT I
• Xử lý tín hiệu sóng +, ‐, ×, ÷, FFT, biểu thức
• Đo tự động 38 sets: Pk-Pk, Max, Min, Amplitude, High, Low, RMS, Cycle RMS, Area, Cycle Area, Frequency, Phase…

Phân tích phổ:

• Phạm vi tần số 0~1GHz
• Dải tần số 1kHz~1GHz(Max.)
• Độ phân giải băng thông 1Hz ~ 1MHz (Max.)
• Mức tham chiếu -50 dBm to +40dBm in steps of 5dBm
• Đơn vị cột dọc: dBV RMS; Linear RMS; dBm
• Hiển thị nhiễu trung bình 1V/div < -50dBm, Avg: 16
• 100mV/div < -70dBm, Avg: 16
• 10mV/div < -90dBm, Avg: 16
• Miền tần số để quan sát: Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
• Phương pháp dò: Sample ; +Peak ; -Peak ; Average.

Phụ kiện bao gồm: Dây nguồn, Giấy chứng nhận hiệu chuẩn, CD-ROM, Que đo.
