Máy hiện sóng GW Instek MSO-2102E

Mô tả sản phẩm MSO-2102E

Máy hiện sóng GW Instek MSO-2102E là thiết bị nổi bật mang công nghệ Mỹ. Với hiệu suất hoạt động cao, hoạt động ổn định, chi tuổi thọ lâu dài… phục vụ tốt nhất nhu cầu công việc của bạn.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG GW INSTEK MSO-2102E

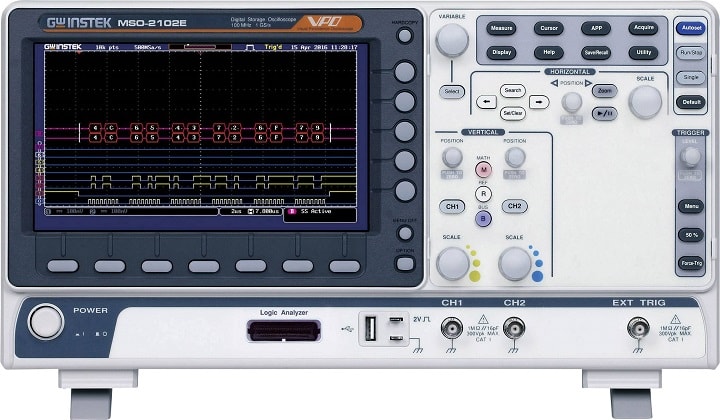

Máy hiện sóng Instek MSO-2102E là sản phẩm hiện đại sử dụng bộ phân tích logic 16 kênh, 2 kênh tương tự đảm bảo tốc độ lấy mẫu nhanh chóng, đạt 1GSa/s cho mỗi kênh.

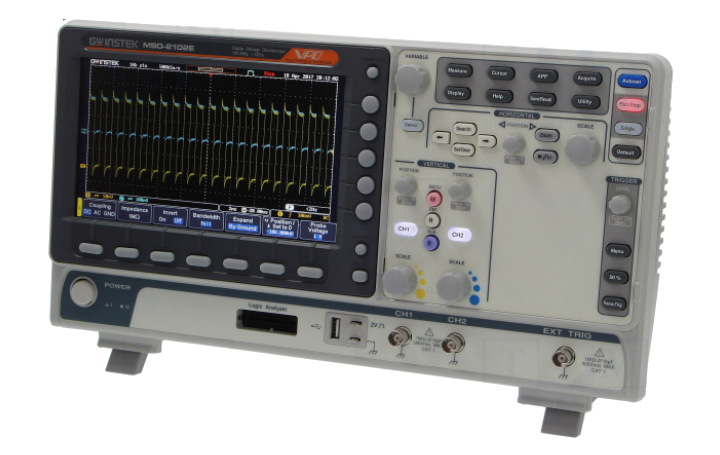

Thiết bị được trang bị màn hình TFT LCD 800x480 TFT LCD 8 inch với độ phân giải cao. Bên cạnh đó, máy hiện sóng số còn được trang bị chức năng tìm kiếm dạng sóng và bộ nhớ phân chia, mang đến tính ứng dụng linh hoạt.

Máy hiện sóng sở hữu bộ nhớ dài 10M. Ngoài ra, bộ nhớ phân đoạn chia thành 29.000 phần giúp loại bỏ những dạng sóng không quan trọng và tìm kiếm dạng sóng cần thiết.

Không chỉ dừng ở đó, thiết bị máy hiện sóng Instek MSO-2102E còn trang bị bộ nhớ 10Mpt ở mỗi kênh, giúp người dùng thu được nhiều tín hiệu hơn, đồng thời hiển thị tín hiệu rõ ràng, đảm bảo dễ dàng phân tích và gỡ lỗi.

Với kích thước nhỏ gọn cùng thiết kế màn hình rộng, nút điều chỉnh thông minh giúp dễ dàng sử dụng hơn. Chân đế bằng cao su tránh khả năng trơn trượt, giúp máy đứng vững và hạn chế tiếp xúc gây ảnh hưởng thiết bị.

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN SÓNG GW INSTEK MSO-2102E

• Băng thông DC~100MHz
• Có 2CH + Ext
• Rise time 3.5ns
• Bandwidths Limit 20MHz
• Độ phân giải 8 bit 1mV~10V/div
• Trở kháng đầu vào 1MΩ
• Điện áp ngõ vào 300Vrms, CAT I
• Xử lý tín hiệu sóng +, ‐, ×, ÷, FFT, FFTrms, biểu thức
• Đo tự động 38 sets: Pk-Pk, Max, Min, Amplitude, High, Low, RMS, Cycle RMS, Area, Cycle Area, Frequency, Phase…

Tính năng phân tích logic:

• Băng thông: 200MHz
• Tốc độ lấy mẫu: 1Gsa/s mỗi kênh
• Độ dài bản ghi: 10M (max)
• Số kênh: 16 (D15-D0)
• Điện áp vào max: 40V
• Trở kháng vào: 101kΩ.

Phụ kiện:Hướng dẫn sử dụng CD x1, Dây nguồn, Dây đo
