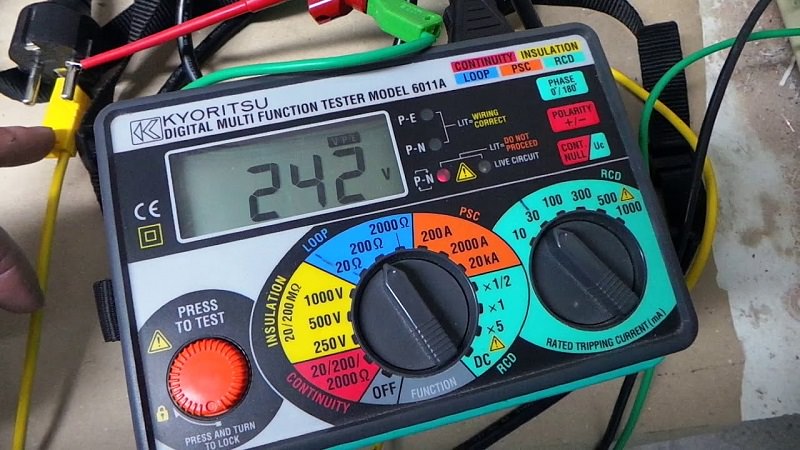

Thiết bị đo đa chức năng Kyoritsu 6011A

Thiết bị đo đa chức năng Kyoritsu 6011A là sản phẩm thuộc thương hiệu Kyoritsu. Được thiết kế để kiểm tra nối mạch và mạch điện, đo mạch vòng và điện trở đất.. Thiết bị đo đa năng Kyoritsu 6011A hỗ trợ tới 3 dải điện áp đo là 250, 500 và 1000V. Phạm vi kiểm tra điện trở đất lên tới 2000Ω. Có thể lựa chọn góc pha khi đo RCD.

ĐẶC ĐIỂM THIẾT BỊ ĐO ĐA CHỨC NĂNG KYORITSU 6011A

• Đây là thiết bị đoan toàn điện được thiết kế theo tiêu chuẩn IP 54
• Kiểm tra kết nối mạch và mạch điện
• Kiểm tra cách điện ba dải tại 250, 500 và 1000V
• Phạm vi kiểm tra vòng lặp PSC Kiểm tra dòng 15mA ở phạm vi 200Ω / 2000Ω (Không có chuyến đi RCD)
• Lựa chọn góc pha đối với các dải RCD
• Công tắc phân cực cho phép thử liên tục
• Thiết bị tự động vô hiệu cho các thử nghiệm liên tục
• Đầu dò trái đất để kiểm tra vòng lặp điện trở trên kim loại không liên quan.

THÔNG SỐ KỸ THUẬT THIẾT BỊ ĐO ĐA CHỨC NĂNG KYORITSU 6011A

• Thông số kỹ thuật chung
  • Tiêu chuẩn an toàn IEC 61.010-1 CAT.III 300V ô nhiễm Bằng cấp 2
  • IEC 61.557
  • Chịu được áp 3700V AC trong 1 phút
  • Nguồn điện LR6 (1.5V) × 8
  • Kích thước 130 (L) × 183 (W) × 100 (D) mm
  • Trọng lượng: 1100G
• Thiết bị đo đa năng Kyoritsu 6011A Liên tục kiểm tra
  • Đo Ranges 20/200/2000Ω (Autoranging)
  • Mở mạch điện áp > 6V
  • Dòng ngắn mạch > 200mA DC
  • Độ chính xác | ± (1,5% rdg 3 dgt)
• Cách nhiệt Kiểm tra
  • Đo Ranges 20/200MΩ (Autoranging)
  • Kiểm tra điện áp 250V 500V 1000V DC
  • Điện áp đầu ra trên
  • Circuit Mở 250V 40% -0%
  • 500V 30% -0%
  • 1000V 20% -0%
  • Xếp hạng dòng điện > 1mA
  • Độ chính xác | ± (1,5% rdg 3 dgt)
• Kiểm tra vòng lặp Trở kháng
  • Đánh giá điện áp 230V AC 10% -15% [50Hz]
  • Điện áp Phạm vi đo 100 ~ 250V AC 50Hz]
  • Trở kháng Ranges 20/200/2000Ω
  • Danh nghĩa thử nghiệm dòng điện 25A (20Ω range) 15mA (200Ω range) 15mA (2000Ω phạm vi)
  • Độ chính xác 20Ω phạm vi ± (3% rdg 4 dgt)
  • 200Ω phạm vi ± (3% rdg 8 dgt)
  • 2000Ω phạm vi ± (3% rdg 4 dgt)
• PSC Kiểm tra
  • Đánh giá điện áp 230V AC 10% -15% [50Hz]
  • PSC Ranges 200A (15mA thử nghiệm dòng điện)
  • 2000A (25A Kiểm tra dòng điện)
  • 20kA (25A Kiểm tra dòng điện)
  • Độ chính xác PSC chính xác xuất phát từ đặc điểm kỹ thuật đo trở kháng mạch và đặc điểm kỹ thuật đo điện áp
• RCD Kiểm tra
  • Đánh giá điện áp 230V AC 10% -15% [50Hz]
  • Đê thiết đặt Hiện thời RCD × 1/2: 10,30,100,300,500,1000 mA
  • RCD × 1: 10,30,100,300,500,1000 mA
  • RCD × 5: 10,30,100,300 mA (× 5 phạm vi tối đa dòng điện 1A)
  • Chuyến đi dòng điện Thời gian RCD × 1/2 × 1: 2000ms
  • RCD nhanh: 50ms
  • Độ chính xác Chuyến đi dòng điện 10% -0% thử nghiệm dòng điện
  • Đê thời gian 230V ± (1% rdg 3dgt)
