Máy hiện sóng số GW Instek GDS-1072-U

Máy hiện sóng số GW Instek GDS-1072-U là thiết bị chuyên dụng được dùng nhiều để nghiên cứu công nghệ. Bên cạnh đó, nó cũng ứng dụng rộng rãi để sản xuất, lắp ráp hay sửa chữa các thiết bị điện, điện tử nhanh chóng.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG GW INSTEK GDS-1072-U

Để đáp ứng các yêu cầu kỹ thuật đòi hỏi khắt khe hiện nay, GW Instek đã trang bị cho máy hiện sóng kỹ thuật số GDS-1072-U các phím chức năng kí hiệu rõ ràng, đảm bảo thân thiện với người dùng.

Chiều dài kỷ lục 4.000 điểm, lại được thiết kế công thái học mang lại tốc độ lấy mẫu thời gian thực tối đa 250 MSa/s và tốc độ lấy mẫu thời gian tương đương lên tới 25 GSa/s. Ngoài ra, máy hiện sóng số còn có băng thông 70 MHz và độ phân giải dọc tám bit.

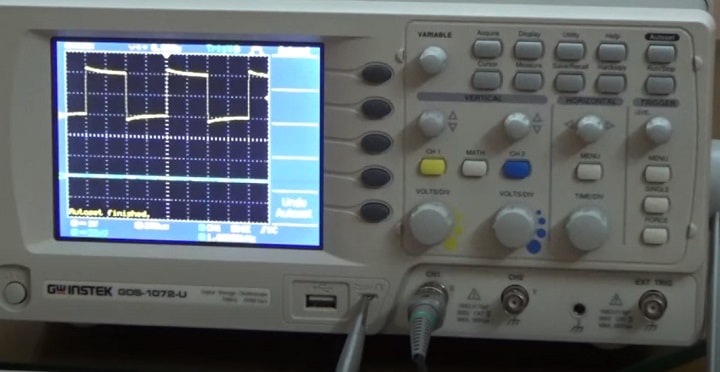

Máy hiện sóng 2 kênh được thiết kế với màn hình LCD màu 5,7 inch. Với độ phân giải 320 x 234 pixel và có thể hiển thị đồng thời lên đến hai dạng sóng trực tiếp và hai dạng sóng được lưu trữ.

Cổng USB phía trước cường khả năng lưu trữ dữ liệu, cho phép người dùng lưu lượng dữ liệu lớn, chẳng hạn như dạng sóng, ảnh chụp màn hình và thiết lập bảng điều khiển vào đĩa bình.

Trong khi đó, cổng thiết bị USB phía sau cho phép người dùng điều khiển thiết bị từ xa và dễ dàng chuyển dữ liệu sang PC.

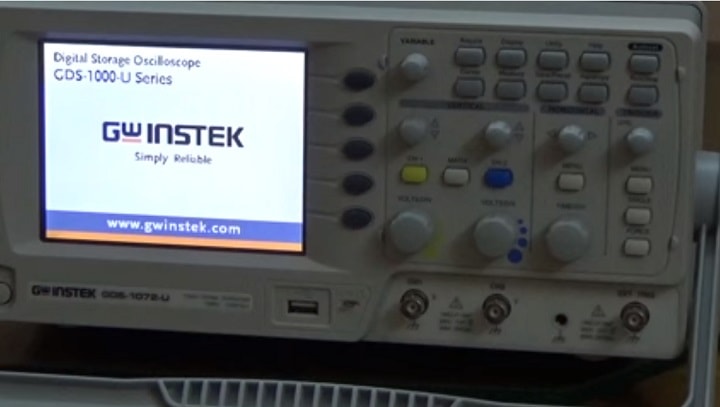

Máy hiện sóng số GW Instek GDS-1072-U cũng cho phép người dùng lưu tối đa 15 dạng sóng vào bộ nhớ và hiển thị chúng sau đó.

Người dùng có thể lưu hai dạng sóng trực tiếp và hai dạng sóng tham chiếu, có thể được so sánh đồng thời trên màn hình. Ngoài ra, các phép đo liên quan đến thời gian tín hiệu và điện áp cũng có thể được hiển thị đồng thời trên màn hình theo thời gian thực bằng cách bấm phím đo.

Ngoài 19 chức năng đo tự động, máy hiện sóng GW Instek GDS-1072-U còn có một số chế độ thu nhận để giúp người dùng đo chính xác các dạng sóng.

Các chức năng toán học và FFT của nó giúp người dùng cập nhật kết quả đo trong thời gian thực, trong khi chức năng tự động cài đặt nâng cao của nó cho phép máy hiện sóng GDS-1072-U tự động bắt cũng như hiển thị dạng sóng nhanh chóng.

Thiết bị đáp ứng tiêu chuẩn an toàn EN (Tiêu chuẩn Châu Âu) 61010-031 và được xếp hạng cho các cài đặt CAT (loại) II đến 300V, bao gồm các thiết bị tiêu thụ năng lượng được kết nối với lắp đặt cố định, bao gồm các thiết bị gia dụng, văn phòng và phòng thí nghiệm.  Nó đi kèm với hai đầu dò điện áp thụ động, một dây nguồn cho 100 đến 240VAC, 50 / 60Hz và hướng dẫn sử dụng.

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN SÓNG GW INSTEK GDS-1072-U

• Băng thông 70MHz
• Có 2 kênh
• Tốc độ lấy mẫu 250MSa/s
• Rise time <5ns
• Độ nhạy : 2mV/div ~ 10V/div
• Độ chính xác : ±3%
• Độ phân giải: 8 bit
• Độ dài bộ nhớ 4k cho mỗi kênh
• Đầu vào max: 300V (DC+AC peak), CATII
• Hiện đỉnh nhanh 10ns
• Lưu/Ghi 15 màn hình cài đặt và dạng sóng
• Tính toán sóng +, -, FFT
• Giao tiếp USB
• Màn hình: 5.7 inch, 234×320
• Giao tiếp: USB 1.1 và 2.0, USB Host
• Nguồn: AC 100V-240V, 48 ~ 63 Hz
• Kích thước: 310x142x140mm
• Khối lượng: 2.5Kg

Phụ kiện bao gồm: Hướng dẫn sử dụng, Dây nguồn, Dây đo.

Phụ kiện tùy chọn (Option):

• GTL-246: Cáp USB, USB 2.0, A-B Type, 1200mm
• GTL-110: Que đo, Đầu nối BNC-BNC
