Máy hiện sóng số GW Instek GDS-1072A-U

Máy hiện sóng số GW Instek GDS-1072A-U là thiết bị hiện đại được sản xuất bởi thương hiệu  Gwinstek USA. Sản phẩm có băng thông rộng 70MHz với 2 kênh đo và tốc độ lấy mẫu thực 1GSa/s.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY HIỆN SÓNG GW INSTEK GDS-1072A-U

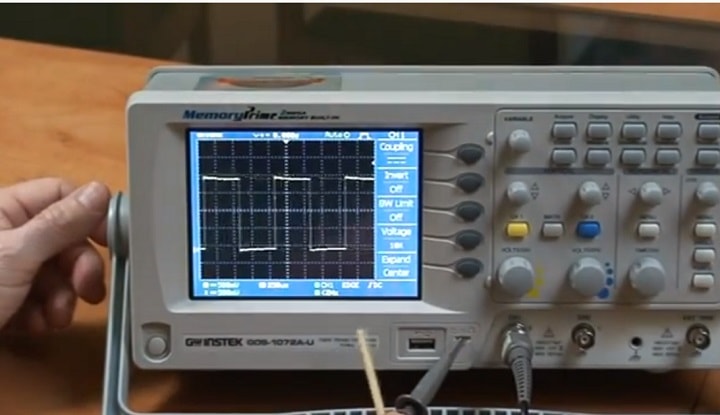

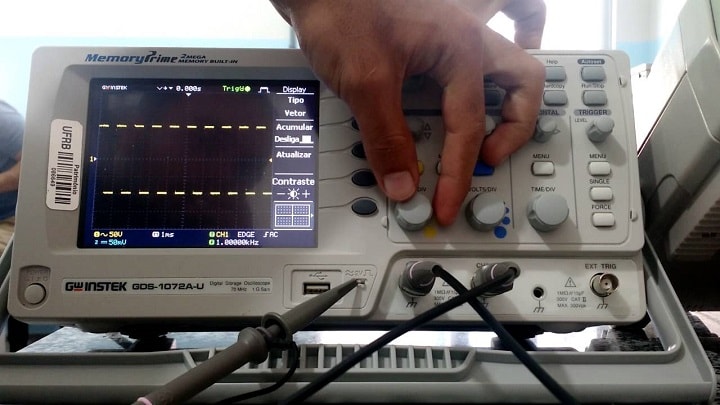

GW GDS-1072A-U là thiết bị chuyên dụng được ứng dụng trong nhiều lĩnh vực khác nhau như nghiên cứu, sửa chữa, lắp ráp, các ngành công nghệ thông tin chuyên nghiệp…

Sảm phẩm cho phép ghi và xem lại những gì xảy ra trước đó. Ngoài ra, nó cũng giúp xử lý dữ liệu dạng sóng số và gửi các dữ liệu đó tới máy tính để xử lý.

Máy hiện sóng số GW GDS-1072A-U được thiết kế nhỏ gọn với chân đế bằng cao su, đảm bảo độ ma sát và chống trơn trượt tối đa. Với việc trang bị màn hình LCD lớn cùng các nút điều chỉnh khoa học, giúp dễ dàng sử dụng hơn, đảm bảo thực hiện nhanh chóng và cho kết quả chính xác.

Vỏ ngoài được làm bằng chất liệu cao cấp, tăng khả năng chống va đập, vận hành ổn định và bền bỉ với thời gian.

Dưới đây là một số công dụng mà chiếc máy hiện sóng GW instek mang lại:

• Nhận dạng được nhiều tín hiệu sóng bao gồm sóng vuông, sóng hìn sin, tín hiệu tiếng…
• Thiết bị có khả năng các định rõ giá trị thời gian và mức điện áp, đường đi tín hiệu.
• Tính toán được tần số của một tín hiệu dao động.
• Tìm kiếm và phân biệt dòng điện một chiều hay dòng xoay chiều.

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN SÓNG GW INSTEK GDS-1072A-U

• Băng thông 70MHz
• Có 2 kênh
• Tốc độ lấy mẫu thời gian thực 1GSa/s
• Độ dài bản ghi 2MegaPoints (1 kênh).
• Rise Time : <5ns
• Độ phân giải : 8 bit
• Trở kháng vào : 1MΩ±2%
• Đầu vào max: 300V (DC+AC peak), CATII
• Tính toán sóng: +, – , x, FFT, FFTrms
• Giới hạn băng thông: 20Mhz (-3dB)
• Trigger: CH1, CH2, Line, EXT
• Độ nhạy điện áp 2mV~10V
• Độ chính xác ±3%
• Độ nhạy thời gian 1ns/div~50s/div.
• Giao tiếp USB.
• Nguồn : AC 100V-240V , 48 ~ 63 Hz
• Kích thước : 310x142x140mm
• Khối lượng : 2.5Kg

Phụ kiện gồm: Hướng dẫn sử dụng CD x1, Dây nguồn, Dây đo.
