Máy hiện sóng số Owon SDS 7102E

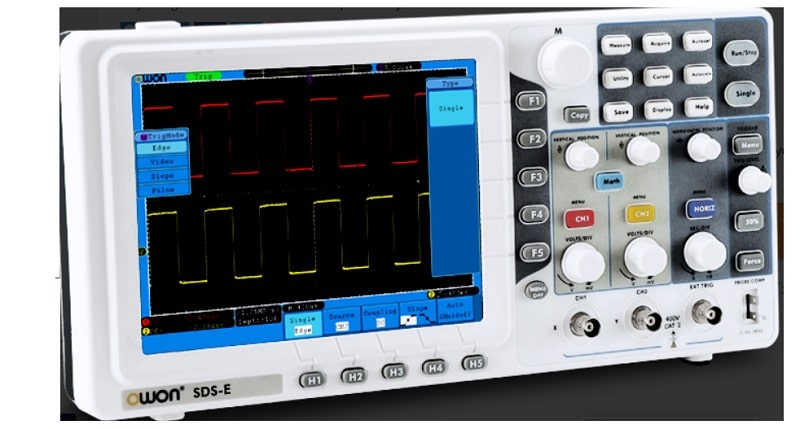

Máy hiện sóng Owon SDS7102E với thiết kế chắc chắn, bền bỉ. Ngoài ra, với việc tích hợp hàng loạt các tính năng như băng thông 100MHz, tỷ lệ mẫu 1GS/s… đảm bảo phục vụ tốt nhất trong quá trình sửa chữa, thử nghiệm…

Đặc điểm nổi bật của máy hiện sóng Owon SDS7102E

Máy hiện sóng SDS7102E là một phần của dòng SDS-E, đây là dòng máy được nhiều kỹ thuật viên lựa chọn không chỉ bởi chất lượng mà còn bởi giá thành. Sản phẩm sử dụng phạm vi 2 kênh, trang bị màn hình màu 8 màn hình LCD với độ phân giải 800 x 600 pixel.

Ngoài ra, máy đo oscilloscope owon còn có thể kết nối USB ở mặt sau, có thể xuất dữ liệu đo sang máy tính. Với USB ở mặt trước, dữ liệu có thể dễ dàng được lưu trữ trên thẻ USB dưới dạng cả ảnh chụp màn hình và dữ liệu nhị phân. Máy hiện sóng SDS7102E còn có có một đầu nối LAN trên thiết bị vô cùng tiền lợi.

So với dòng SDS bình thường, các thiết bị SDS-E này không có khả năng kết nối pin với phạm vi. Sê-ri SDS-E có kích thước bộ nhớ nhỏ hơn, 10 / 100KB mỗi kênh, so với 10MB cho sê-ri SDS của Owon.

Máy hiện sóng SDS7102E được thiết kế chắc chắn, bền bỉ với tuổi thọ lâu dài. Sản phẩm đi kèm với các phụ kiện bao gồm 2 đầu dò, cáp USB, thăm dò điều chỉnh bút, đĩa CD phần mềm, adapter điện và hướng dẫn sử dụng.

THÔNG SỐ KỸ THUẬT CỦA MÁY HIỆN SÓNG OWON SDS7102E

• Băng thông: 100MHz
• Lấy mẫu:  1GS/s
• S/div: 2ns/div~100s/div,
• Thời gian tăng: ≤3.5ns
• Số kênh: 2
• Màn hình hiển thị: 8" color LCD, TFT display , 800*600 pixels
• Trở kháng đầu vào: 1MΩ±2%
• Độ cách điện kênh:  50Hz: 100 : 1, 10MHz: 40 : 1
• Điện áp vào max: 400V (PK-PK) DC + AC PK-PK
• Đầu vào chia: 1X，10X，100X，1000X
• Chiều dài ghi:   Max.10M điểm cho 1 kênh
• Độ chính xác lấy mẫu/ trễ :  ±100ppm
• Đầu vào dạng: DC, AC, Ground
• Độ phân giải  (A/D) : 8 bits
• V/div : 2mV/div～10V/div(at input)
• Kiểu Trigger : Edge, Pulse, Video, Slope, Alternate
• Chế độ Trigger : Auto, Normal, Single
• Mức Trigger: ±6
• Chế độ thu thập: Mẫu, phát hiện đỉnh và trung bình
• Toán học: ＋, －, ×, ÷, FFT
• Sóng lưu trữ : 15 dạng sóng
• Truyền thông : USB, USB Flash
• Nguồn :100V-240V AC, 50/60Hz, CATII
• Công suất: <18W
• Cầu chì: 1A, T class, 250V
• Phụ kiện: Que đo, đầu nguồn, CD, HDSD, cable USB
