Cách đo dòng điện bằng đồng hồ vạn năng đơn giản

00:48 30/07/2021
Cách sử dụng đồng hồ vạn năng kim để đo dòng điện 1 chiều, đo dòng điện xoay chiều như thế nào? Nó sẽ không quá khó nếu bạn tham khảo bài viết này.

Điện đóng một vai trò quan trọng với con người ở quá khứ, hiện tại và cả tương lai. Để kiểm tra quá trình vận hành của nó, người ta sẽ phải cần đến đồng hồ vạn năng kim. Tuy nhiên, nhiều người to ra lúng túng về cách sử dụng đồng hồ vạn năng kim đo dòng điện, tham khảo ngay bài viết dưới đây để tìm câu trả lời.

Cách đo dòng điện bằng đồng hồ vạn năng kim

Tầm quan trọng của đồng hồ vạn năng chỉ thị kim

Dòng điện là thành phần quan trọng nhưng lại gây nguy hiểm đối với con người. Để tiện cho việc lắp đặt và thi công, đảm bảo an toàn cho con người và thiết bị điện chúng ta thường sử dụng đồng hồ vạn năng để đo cường độ dòng điện.

Hiện nay, trên thị trường xuất hiện 2 loại đồng hồ vạn năng chủ yếu gồm đồng hồ điện tử và đồng hồ vạn năng kim. Phổ biến nhất và được ứng dụng chính là những chiếc đồng hồ vạn năng kim Kyoritsu.

Đồng hồ vạn năng Kyoritsu đóng vai trò quan trọng

Đồng hồ vạn năng chỉ thị kim có nhiều ưu điểm như thiết kế khá đơn giản gọn nhẹ dễ dàng sử dụng. Đây là loại đơn giản ra đời trước và có giá thành rẻ được sử dụng phổ biến trong những năm trước đây. Đồng hồ vạn năng kim chỉ thực hiện đo các đại lượng điện học cơ bản là cường độ dòng điện, hiệu điện thế và điện trở. Hiển thị kết quả đo được thực hiện bằng kim chỉ trên một thước hình cung. Loại này có thể không cần nguồn điện nuôi khi hoạt động trong chế độ đo cường độ dòng điện và hiệu điện thế.

Có thể bạn quan tâm:

Đo dòng điện bằng đồng hồ vạn năng nhanh chóng

Đo dòng điện 1 chiều

  • Bước 1:Cắm que đo màu đen vào đầu COM và que đỏ vào dấu (+)
  • Bước 2:  Đặt chuyển mạch của đồng hồ ở thang DC.A – 250mA
  • Bước 3:Tắt nguồn điện của các mạch thí nghiệm
  • Bước 4:Kết nối que đo màu đỏ của đồng hồ về phía cực (+) và que đo mày đen về phía cực (-) theo chiều dòng điện trong mạch thí nghiệm. Mắc đồng hồ nối tiếp với mạch thí nghiệm.
  • Bước 5:Bật điện cho mạch thí nghiệm.
  • Bước 6:Khi kết quả đọc được nhỏ hơn 25mA, đặt chuyển mạch sang vị trí DC.A-25mA để được kết quả chính xác hơn. Tương tự đối với kết quả nhỏ hơn 2.5mA thì đặt chuyển mạch sang vị trí DC.A-2.5mA.
  • Bước 7: Đọc và tính giá trị: tiến hành đọc trên cung chia độ C, tính giá trị giống như trường hợp đo điện áp 1 chiều. Có nghĩa là giá trị thực bằng số chỉ của kim trên cung chia độ nhân với thang đo và chia cho giá trị MAX trên cung chia độ.

Xem thêm: Cách đo dòng điện 1 chiều bằng đồng hồ vạn năng kim

Đo dòng điện xoay chiều

  • Bước 1: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu AC-15A
  • Bước 2: Đặt chuyển mạch của đồng hồ ở thanh AC-15A
  • Bước 3: Tắt nguồn điện của các mạch thí nghiệm
  • Bước 4:Kết nối 2 que đo của đồng hồ về phía 2 điểm cần đo dòng điện của mạch thí nghiệm (mắc nối tiếp). Sau đó bật điện cho mạch thí nghiệm.
  • Bước 5: Đọc và tính giá trị: Đọc trên cung chia độ E15, tính giá trị giống với trường hợp đo điện áp 1 chiều. Có nghĩa là giá trị thực bằng số chỉ của kim cương trên cung chia độ nhân với thang đo và chia cho giá trị MAX trên cung chia đó.

Cách đo dòng điện bằng đồng hồ vạn năng điện tử

Đồng hồ vạn năng điện tử còn được gọi với cái tên là đồng hồ vạn năng hiển thị số là loại thiết bị đo điện thông dụng nhất hiện nay cho những người làm công tác kiểm tra điện và điện tử. Kết quả của phép đo được hiển thị trực tiếp trên một màn tinh thể lỏng, giúp người đo dễ dàng đọc, tránh sai số.

Đồng hồ vạn năng đo dòng điện đảm bảo nhanh chóng

Đồng hồ vạn năng đo dòng điện đảm bảo nhanh chóng

Quy trình sử dụng đồng hồ vạn năng hiển thị số đo dòng điện một chiều (A.DC) và dòng điện xoay chiều (A.AC):

  • Bước 1: Để đồng hồ ở thang đo A~ để đo dòng điện xoay chiều và thang A- để đo dòng điện một chiều.
  • Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng 20A nếu đo dòng có cường độ lớn cỡ A và cổng mA nếu đo dòng có cường độ nhỏ cỡ mA .
  • Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+)
  • Bước 4: Đặt chuyển mạch của đồng hồ ở thang DC.A – 250mA.
  • Bước 5: Tắt nguồn điện của các mạch thí nghiệm.
  • Bước 6: Kết nối que đo màu đỏ của đồng hồ về phía cực dương (+) và que đo màu đen về phía cực âm (-) theo chiều dòng điện trong mạch thí nghiệm. Mắc đồng hồ nối tiếp với mạch thí nghiệm
  • Bước 7: Bật điện cho mạch thí nghiệm.
  • Bước 8: Đọc kết quả trên màn hình LCD.

Chú ý: Khi kết quả đọc được nhỏ hơn 25mA, đặt chuyển mạch sang vị trí DC.A – 25mA để được kết quả chính xác hơn.Tương tự, khi kết quả nhỏ hơn 2,5mA thì đặt chuyển mạch sang vị trí DC.A – 2,5mA.

Cách đo dòng điện với cảm biến kẹp

Trước khi tiến hành đo, cần đảm bảo:

  • Xác định xem dòng điện cần đo là AC hay DC.
  • Chọn cảm biến kẹp cho đồng hồ vạn năng đảm bảo đo được cả AC và DC. Lưu ý: Cần xem xét thông số kỹ thuật của kẹp phụ kiện và xác định xem kẹp có xuất ra mức hiện tại hay điện áp không.



Đo dòng điện xoay chiều và 1 chiều bằng cảm biến kẹp

  • Bước 1: Để đo dòng điện xoay chiều bằng cảm biến kẹp, xoay núm vặn sang mÃ/Ã.
  • Bước 2: Cắm dây dẫn thử nghiệm màu đen vào giắc COM.  Cắm dây màu đỏ vào đầu ra của phụ kiện kẹp.
  • Bước 3: Đưa dây dẫn vào hàm kẹp, đóng chặt và thực hiện đọc kết quả trên màn hình.

Trong trường hợp muốn đo cả dòng AC và DC bằng kẹp đầu ra điện áp xoay chiều, bạn thực hiện như sau:

  • Bước 1: Xoay núm vặn sang mVac nếu muốn thực hiện phép đo dòng điện xoay chiều hoặc sang mVdc nếu muốn đo dòng điện một chiều.
  • Bước 2: Cắm dây dẫn thử nghiệm màu đen vào giắc COM. Đối với các phụ kiện kẹp cắm tạo ra đầu ra điện áp, hãy cắm dây dẫn thử màu đỏ vào giắc V. Các kẹp này được thiết kế để cung cấp 1 mV, 10 mV hoặc 100 mV cho DMM đối với mỗi 1 A dòng điện đo được.
  • Bước 3: Mở hàm, đưa dẫn dẫn vào bên trong. Hãy chắc chắn rằng hàm được đóng hoàn toàn, không có khe hở.
  • Bước 4: Đọc kết quả hiển thị trên màn hình.

Đồng hồ vạn năng đo dòng điện tốt hiện nay?

Đồng hồ vạn năng cung cấp rất nhiều các chức năng khác nhau, trong đó nó mang đến khả năng đo dòng điện với dải đo lớn cùng độ chính xác cao. Dưới đây là một số gợi ý đồng hồ đo tốt nhất bạn có thể tham khảo:

Đồng hồ đo điện vạn năng Sanwa YX-360TRF

  • Giá tham khảo: 650.000 đồng

Sanwa YX-360TRF là một trong số ít những loại đồng hồ vạn năng kim có khả năng đo được dòng điện. Cụ thể, sản phẩm giúp đo dòng điện ở phạm vi 0,25A DCA, dải đo nhỏ tuy nhiên nó cũng góp phần đáng kể trong việc kiểm tra, sửa chữa các thiết bị điện trong gia đình.

Sanwa YX-360TRF là đồng hồ đo điện chính xác, giá thấp

Sanwa YX-360TRF là đồng hồ đo điện chính xác, giá thấp

Bên cạnh khả năng đo dòng điện, đồng hồ vạn năng Sanwa YX-360TRF còn đảm bảo các chức năng đo khác như đo điện trở, điện dung, bảo vệ cầu chì hiệu quả. Với thiết kế khỏe khoắn, cứng cáp cùng khả năng cách điện tốt, đảm bảo an toàn trong quá trình thao tác.

Đồng hồ vạn năng Kyoritsu 2001

  • Giá tham khảo: 2.050.000 đồng

Được thiết kế đặc biệt, đi kèm với chiếc ampe kìm giúp thuận tiện trong việc đo lường ở những khu vực chật hẹp. Ngoài khả năng đo điện áp xoay chiều, đồng hồ vạn năng Kyoritsu 2001 cũng có thể đo dòng điện AC và DC lên đến 100A. Nó cũng đi kèm với nhiều chức năng khác như chế độ ngủ giúp tiết kiệm pin, chức năng giữ dữ liệu, màn hình LCD sắc nét...

Với thiết kế gọn nhẹ, sản phẩm dễ dàng cầm tay hoặc bỏ túi. Bên cạnh đó, được làm bằng chất liệu cao cấp, vì vậy nó đảm bảo cứng cáp, có khả năng chống va đập, thậm chí là rơi ở độ cao dưới 1 mét.

Đồng hồ vạn năng Hioki DT4256

  • Giá tham khảo: 2.900.000 đồng

Hioki là thương hiệu chuyên cung cấp các sản phẩm thiết bị đo công nghệ cao, góp mặt vào đó có thể kể đến như đồng hồ vạn năng Hioki DT4256. Sản phẩm có thể thực hiện các phép đo cơ bản như đo điện áp 1 chiều, điện áp xoay chiều, đo dòng điện AC/DC, kiểm tra thông mạch, tần số... Màn hình hiển thị LCD 4 chữ số, tối đa 60000 chữ số giúp bạn quan sát kết quả nhanh chóng, chính xác.

Đồng hồ vạn năng hioki DT 4256 có khả năng kết nối với máy tính thông qua cổng USB.

Đồng hồ vạn năng hioki DT 4256 có khả năng kết nối với máy tính thông qua cổng USB. Đồng thời sản phẩm còn đi kèm với nhiều tính năng khác như tự động tắt khi không sử dụng tiết kiệm năng lượng, kéo dài tuổi thọ,  lọc nhiễu, hold, hiển thị giá trị trung bình, Max Min...

Đồng hồ đo điện tử Mastech MS8238

  • Giá tham khảo: 470.000 đồng

Đây là mẫu đồng hồ vạn năng giá rẻ đến từ thương hiệu Mastech – Trung Quốc. Đồng hồ đo điện tử Mastech MS8238 có khả năng đo dòng điện AC ở phạm vi 200V/600V và dòng DC ở dải 200mV/2V/20V/200V cho kết quả đo nhanh, chính xác.

Mastech MS8238 có khả năng đo dòng điện AC ở phạm vi 200V/600V và dòng DC ở dải 200mV/2V/20V/200V

Bên cạnh đó, thiết bị này còn hỗ trợ đo điện áp, điện trở và các tính năng khác đi kèm như giữ dữ liệu, hiển thị pin yếu, RMS…Do được kết nối không dây với thiết bị điện thoại thông minh, máy tính bảng giúp bạn quan sát số liệu ngay tại nhà hoặc bất kỳ đâu.

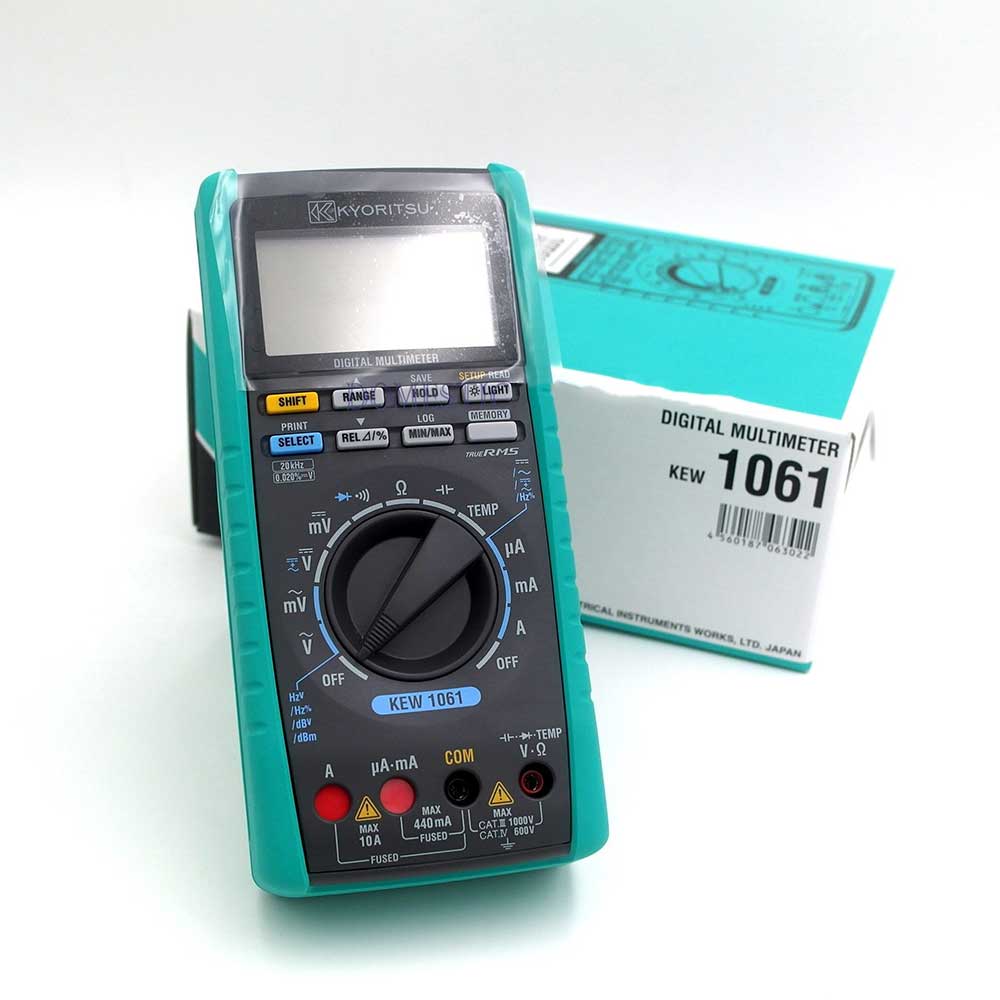

Đồng hồ vạn năng Kyoritsu 1061

  • Giá tham khảo: 10.300.000 đồng

Nhắc đến thương hiệu Kyoritsu sẽ không thể bỏ qua chiếc đồng hồ vạn năng Kyoritsu 1061. Nó có khả năng đo dòng DC và AC lên đến 1000V. Ngoài ra, nó còn có khả năng đo điện áp 1 chiều, điện áp xoay chiều, đo tần số và kiểm tra nhiệt độ…

Đồng hồ vạn năng Kyoritsu 1061 đo dòng DC và AC lên đến 1000V

Đồng hồ vạn năng Kyoritsu 1061 đo dòng DC và AC lên đến 1000V

Đồng hồ vạn năng Kyoritsu 1061 có mức giá tầm trung tuy nhiên, nó lại mang đến nhiều tính năng, phục vụ tốt nhất cho quá trình kiểm tra. Thiết bị được sử dụng phổ biến cho các công việc như sửa chữa điện, điện tử từ cơ bản đến chuyên sâu.

Đồng hồ vạn năng Sanwa PC710

Đồng hồ vạn năng Sanwa PC710 được sản xuất trên dây chuyền hiện đại của của hãng Sanwa chuyên cung cấp các thiết bị đo điện như đồng hồ đo, ampe kìm,... Sản phẩm mang đến cho người dùng khả năng đo dòng điện 1 chiều, xoay chiều lên đến 999.9V với độ chính xác cao.

Đồng hồ vạn năng Sanwa PC710 đo dòng điện 1 chiều, xoay chiều lên đến 999.9V

Thiết bị có khả năng phát hiện EF, chức năng True RMS giúp hoạt động trong môi trường sóng nhiều, không phải sóng hình sin, cho kết quả đo nhanh, chính xác. Chức năng giữ dữ liệu, tiết kiệm pin, kết nối PC giúp phục vụ tốt nhất nhu cầu của người dùng. Đây là model bạn nên cân nhắc để sở hữu cho mình.

Trên đây là những cách đo dòng điện bằng đồng hồ vạn năng đơn giản, nhanh chóng và chính xác đến từ Máy đo chuyên dụng. Ngoài ra, chúng tôi còn cung cấp nhiều sản phẩm đồng hồ vạn năng, đồng hồ ampe kìm chính hãng, chất lượng, đảm bảo giá tốt nhất.
