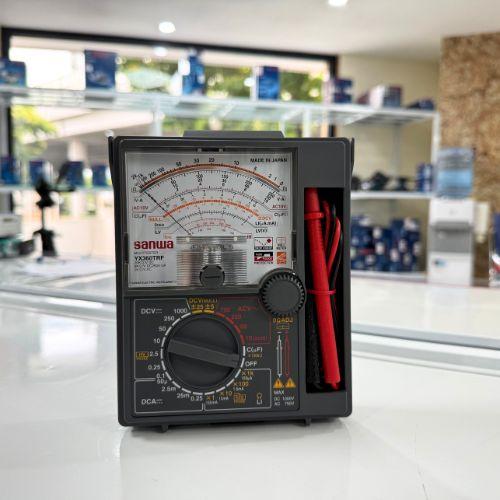

Đồng hồ đo điện vạn năng Sanwa YX-360TRF
Hãng: Sanwa
Mã sản phẩm: YX-360TRF
Bảo hành: 12 tháng
Tình trạng: Còn hàng
Thông số kỹ thuật YX-360TRF
DCV | 0.1/0.25/10/50/250/1000V ±(5% FSD) |
DCV (Null) | ±5/±25V ±(3% FSD) |
ACV | 10/50/250/750V±(5% FSD) |
DCA | 50µ/2.5m/25m/0.25A ±(4% FSD) |
Điện trở | X1/X10/X100/X1k/X100k ±(5% FSD) |
Điện dung | 10µF |
LI | 1.5µ/150µ/1.5m/15m/150mA |
dB | -10dB ~ +22dB |
hFE | 0 ~ 1000 |
Kích thước | 159.5 x 129 x 41.5 mm |
Trọng lượng | 320 g |
Bảo hành | 12 tháng |
Mô tả sản phẩm YX-360TRF
Đồng hồ vạn năng Sanwa YX360TRF không chỉ được ưa chuộng bởi mức giá hợp lý, độ bền cao, gọn nhẹ. Mà nó còn đáp ứng được các chức năng cơ bản với thang đo điện áp lớn tới 1000V ACV - 750V DCV. Sanwa YX-360TRF là thiết bị đồng hồ vạn năng chỉ thị kim. Không quá mới mẻ đối với các kỹ sư, thợ điện nhưng nó lại được nhiều người coi trọng bởi nhiều tính năng nổi bật:
Sanwa YX-360TRF đa dạng chức năng đo
Là thiết bị đo truyền thống, được ứng dụng rộng rãi, đồng hồ đo điện Sanwa YX360TRF có khả năng đo đa dạng như thang đo điện áp lớn tới 1000V ACV - 750V DCV. Đây là chức năng khá đặc biệt so với với các thiết bị đồng hồ vạn năng kim khác.

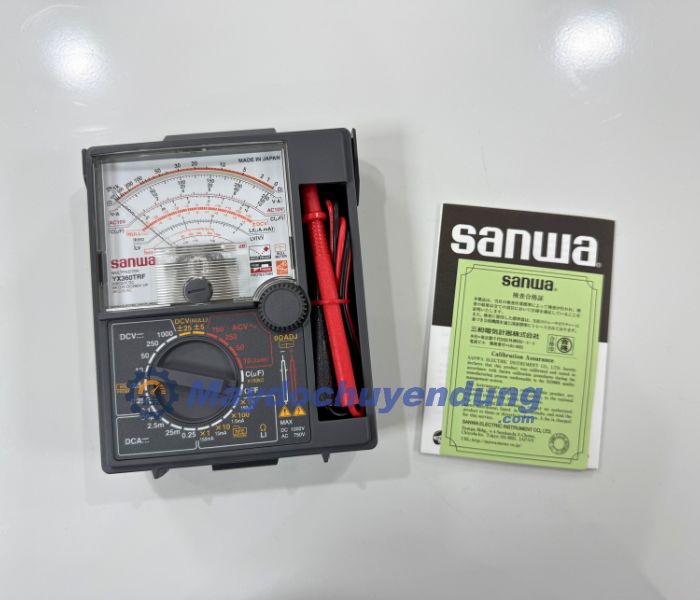

Đồng hồ vạn năng Sanwa YX-360TRF được trang bị đa dạng chức năng đo
Bên cạnh đó, đây là đồng hồ vạn năng VOM còn có khả năng đo dòng điện nhỏ tới 0,25A DCA bảo vệ cầu chì hiệu quả. Sản phẩm Sanwa YX 360TRF cũng có thể hỗ trợ kiểm tra nhiệt độ lên đến 400 độ C, đo điện trở ở dải đo X100k, điện dung là 10µF.
Sanwa YX-360TRF có hỗ trợ kiểm tra nhiệt độ lên đến 400 độ C
Đồng hồ vạn năng Sanwa YX360TR đo với độ chính xác tối đa
Đồng hồ Sanwa YX360TR đến từ thương hiệu đồng hồ vạn năng Sanwa, mang công nghệ Nhật Bản, vom Sanwa đảm bảo uy tín, chất lượng và chính hãng. Vì vậy, khách hàng mua có thể yên tâm bởi nó mang đến độ chính xác cao, tỷ lệ sai số thấp.
Mặc dù là thiết bị vạn năng kim nhưng đồng hồ vom Sanwa YX360TRF đảm bảo mang đến độ chính xác, phạm vi sai số chỉ ±5. Chế độ tự động đưa giá trị về mức NULL khi tiến hành đo điện áp xoay chiều AC và điện áp 1 chiều DC mang đến cho người dùng thông số chính xác nhất, đảm bảo giá trị đo được là trị số điện áp chính xác tồn tại của mạch.

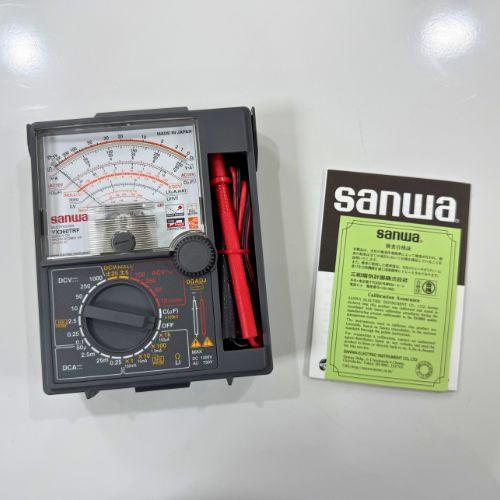

Sanwa YX-360TRF có sai số thấp
Đồng hồ vạn năng chỉ thị kim Sanwa YX360TRF đảm bảo độ bền cao
Số đo đồng hồ vạn năngSanwa YX360TRF có kích thước 160x129x41 và trọng lượng 320g nên nhỏ gọn, tiện dụng. Bên cạnh đó, được thiết kế với chất liệu nhựa cao cấp, khung kim, đồng hồ vạn năng chỉ thị kim Sanwa YX360TR hoạt động bền bỉ với tuổi thọ cao, chịu được tác động mạnh.

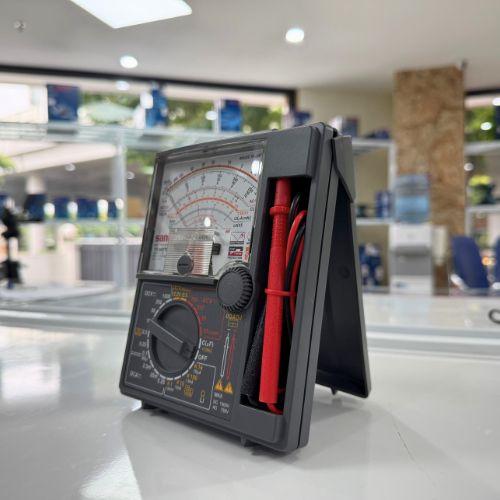

Sanwa YX-360TRF trọng lượng nhẹ, độ bền cao
Thêm nữa đồng hồ đo vạn năng Sanwa YX360TRF là thiết bị đo điện đạt chuẩn ICE quốc tế và mức an toàn điện cho hoạt động CAT II 1000 DCV/750ACV, CAT III 600V Max. Vì vậy, bạn có thể hoàn toàn yên tâm về kết quả đo cũng như yên tâm trong quá thao tác, kiểm tra điện.
Một số các tính năng cùng ưu điểm khác của dòng sản phẩm đồng hồ vạn năng Sanwa YX360TRF:
- Thiết kế chống sốc cho thiết bị.
- Đo Null DCV, nút điều chỉnh vị trí về 0
- Trở kháng cao 200MΩ với điện áp thấp.

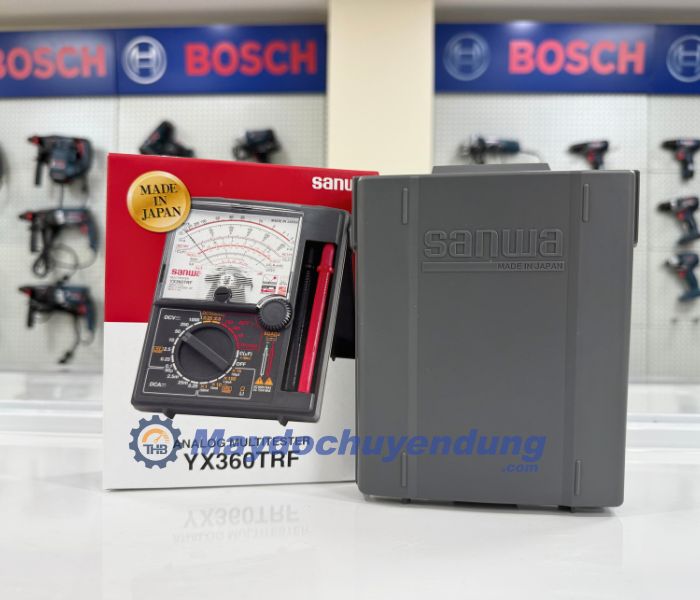

- Nắp đậy bảo vệ bề mặt đồng hồ.
- Tích hợp đo điện dung, dB, LI

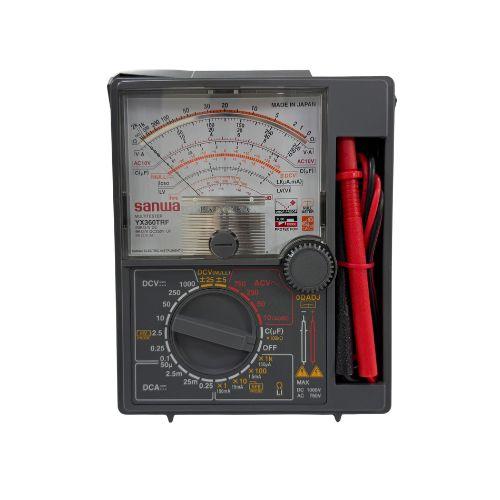

Bảng điều khiển đơn giản, thân thiện khi dùng
Sanwa YX360TRF được thiết kế khá đơn giản, nó không có nhiều phím chức năng như dòng đồng hồ đo điện tử. Nó bao gồm một màn hình kim cho chia vạch số. Bên cạnh đó, nó còn có núm vặn tròn giúp bạn dễ dàng chọn dải đo và thang đo. Sản phẩm còn có ngăn chứa que đo cùng chống lưng thuận tiện trong việc bảo quản.
Dưới đây là các phím chức năng trên đồng hồ vạn năng kim:
- Nội trở của đồng hồ: 20 KΩ /VDC 9KΩ/VDC
- Kí hiệu đo cả dòng xoay chiều và một chiều
- Phương đặt đồng hồ:
- o ┌┐ hoặc →: Phương đặt nằm ngang
- o ┴ hoặc ↑: Phương đặt thẳng đứng
- o Ð : Phương đặt xiên góc (thường là 450)
- Điện áp thử cách điện: 5 KV
- Bảo vệ bằng cầu chì và diode
Sanwa YX360TR đảm bảo độ chính xác cao.
- DC.V (Direct Current Voltage): Thang đo điện áp một chiều.
- AC.V (Alternating Current Voltage): Thang đo điện áp xoay chiều.
- DC.A (Direct Current Ampe): Thang đo dòng điện một chiều.
- AC.A (Alternating Current Ampe): Thang đo dòng điện xoay chiều
- Ω: Thang đo điện trở
- 0Ω ADJ (0Ω Adjust): Chỉnh không ôm (chỉnh điểm không động)
- COM (Common): Đầu chung, cắm que đo màu đen
- + : Đầu đo dương
- OUTPUT cắm que đo màu đỏ trong trường hợp đo điện áp thuần xoay chiều
- AC15A cắm que đo màu đỏ trong trường hợp đo dòng xoay chiều lớn cỡ A.
Đồng hồ vạn năng Sanwa YX360TRF với rất nhiều ưu điểm từ thiết kế, đo chính xác, đa dạng chức năng đo đã được ưa chuộng sử dụng để kiểm tra các hệ thống, thiết bị điện. Nếu bạn cần biết giá đồng hồ vạn năng Sanwa hoặc tư vấn thêm thông tin về sản phẩm, bạn vui lòng liên hệ với Máy Đo Chuyên Dụng theo số Hotline 0904810817 - 0979244335
Video review đồng hồ đo điện vạn năng Sanwa YX-360TRF
Cách sử dụng đồng hồ đo Sanwa YX360TRF
Đồng hồ vạn năng Sanwa YX360TRF được đông đảo khách hàng lựa chọn. Dưới đây là hướng dẫn sử dụng chi tiết bạn có thể tham khảo:
Đo điện áp DC
- Bước 1: Chọn thang DC và dải điện áp cần đo.
- Bước 2: Kết nối thiết bị với đầu dò. Cụ thể que màu đầu nối với cực dương nguồn DC và que màu đen nối với cực âm của nguồn.
- Bước 3: Quan sát và đọc kết quả trên màn hình, tương ứng với thang chia và giải đo.
Đo điện áp AC
Các bước đo điện áp AC với đồng hồ vạn năng kim Sanwa YX360TRF được thực hiện như sau:
- Bước 1: Di chuyển núm vặn đến thang đo điện áp xoay chiều, được ký hiệu là AC và chọn dải điện áp phù hợp.
- Bước 2: Kết nối 2 đầu dò vào điện áp AC.
- Bước 3: Đọc kết quả trên màn hình.
Đo dòng 1 chiều
- Bước 1: Di chuyển ním vặn đến thang dòng điện DC và chọn dải đo phù hợp.
- Bước 2: Kết nối đầu dò với thiết bị.
- Bước 3: Đọc kết quả trên màn hình.
Đo điện trở
- Bước 1: Chọn thang và dải đo điện trở phù hợp
- Bước 2: Chập hai que đo vào. Nếu kim không chỉ thị bằng không thì ta vặn núm Ohm zero để cho kim về bằng 0.
- Bước 3: Kết nối que đo vào hai đầu của điện trở
- Bước 4: Đọc giá trị hiện thị trên màn hình.
Đo Iceo của transitor
- Bước 1: Chọn thang đo X 1 ~ X 1K
- Bước 2: Chập 2 que đo và điều chỉnh về giá trị điện trở về bằng 0
- Bước 3: Đối với NPN, PNP thì ta kiểm tra và kết nối que đo như hình bên.
- Bước 4: Đọc giá trị Iceo trên màn hình.
Lưu ý khi sử dụng đồng hồ Sanwa YX-360TRF
- Không đo điện áp hoặc dòng vượt quá giới hạn của từng thang đo (tối đa 1000V ACV, 750V DCV).
- Luôn kiểm tra tình trạng que đo và cầu chì trước khi sử dụng để tránh đo sai hoặc gây nguy hiểm.
- Không chạm tay vào đầu kim hoặc đầu que đo khi đang thực hiện phép đo điện áp hoặc dòng.
- Rút que đo ra khỏi mạch trước khi chuyển thang đo, tránh làm hỏng máy hoặc gây điện giật.
- Không đo điện áp khi đang ở chế độ đo điện trở hoặc dòng điện, có thể gây chập cháy
- Đảm bảo đặt đúng phương sử dụng theo ký hiệu hướng dẫn: ngang (→), thẳng đứng (↑), hoặc xiên (Đ) để đọc kết quả chính xác.
- Không sử dụng đồng hồ khi mặt kính bị nứt vỡ, điều này có thể ảnh hưởng đến hiển thị và làm rò rỉ điện áp.
Câu hỏi thường gặp
- Sanwa YX-360TRF có thể đo điện áp cao nhất là bao nhiêu?
Đồng hồ hỗ trợ đo điện áp tối đa 1000V DC và 750V AC, thuộc mức cao trong các dòng đồng hồ vạn năng kim hiện nay. Điều này rất phù hợp cho kỹ sư, thợ điện cần đo đạc trong các mạch điện áp lớn, hệ thống công nghiệp.
- Sai số khi đo điện của YX-360TRF là bao nhiêu?
Sai số tối đa là ±5% toàn thang đo (FSD). Với dòng đồng hồ kim, mức sai số này là chấp nhận được và phổ biến, đáp ứng tốt các nhu cầu kiểm tra thông thường, không yêu cầu độ chính xác tuyệt đối như trong phòng thí nghiệm.
- Tôi có thể dùng đồng hồ Sanwa YX-360TRF cho mục đích sửa chữa thiết bị dân dụng được không?
Hoàn toàn được. Đây là một dòng VOM đa năng, nhỏ gọn, đo ổn định, rất thích hợp cho công việc sửa chữa quạt điện, nồi cơm, tivi, máy giặt... hay kiểm tra bo mạch điện tử.
- Tôi nên chọn Sanwa YX-360TRF hay đồng hồ điện tử hiện đại?
Nếu bạn thích sự trực quan, cần đo nhanh, đơn giản, độ bền cao, Sanwa YX-360TRF là lựa chọn hàng đầu. Ngược lại, nếu cần nhiều chức năng nâng cao (đo dòng AC, đo tự động, ghi dữ liệu), bạn nên cân nhắc đồng hồ điện tử để thuận tiện hơn.
- Đồng hồ vom Sanwa YX-360TRF có đo được hFE của transistor không?
Có. Máy có chức năng đo hFE (hệ số khuếch đại dòng) với dải từ 0 – 1000, hỗ trợ kiểm tra transistor NPN, PNP trong mạch điện tử một cách trực quan.
