CAT là gì? Ý nghĩa của CAT trên ampe kìm

Những ai làm trong ngành điện, điện tử chắc hẳn sẽ rất quen thuộc với ampe kìm. Mỗi model đều mang những chức năng riêng biệt và không thể thiếu cấp phân loại CAT. Vậy ý nghĩa của nó là gì?

CAT là gì?

CAT là từ viết tắt của Category, có thể đươc hiểu là cấp, nhóm hoặc loại. Mục đích là cung cấp sự bảo vệ tốt cho người dùng đồng thời hạn chế quá điện áp, tránh những rủi ro trong hoạt động điện năng.

Viện tiêu chuẩn quốc gia Hoa Kỳ (ANSI), hiệp hội tiêu chuẩn Canada (CSA) và hội đồng kỹ thuật điện quốc tế (IEC) đã đưa ra những tiêu chuẩn nghiêm ngặt đối với các thiết bị kiểm tra điện, cụ thể là ampe kìm là: Chỉ sử dụng trong điều kiện điện áp >1000V.

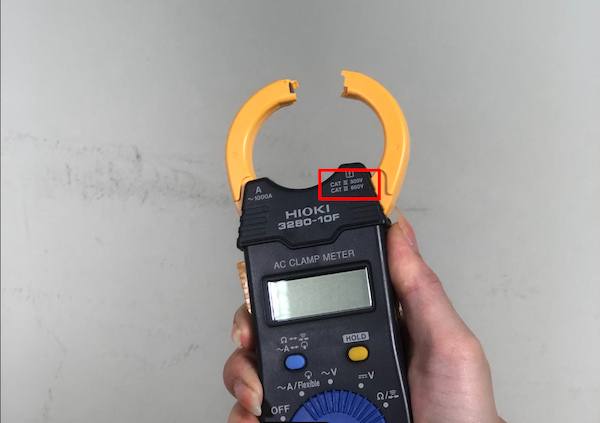

Các cấp đo lường điện thường hiển thị đằng sau nắp ampe kìm

Hiện nay, CAT được phân làm 4 nhóm cơ bản bao gồm: CAT I, CAT II, CAT III, CAT IV. Tùy vào mục đích sử dụng người dùng có thể lựa chọn chiếc ampe kìm phù hợp để đảm bảo an toàn.

Xem thêm:  Chức năng lọc, MIN-MAX, PEAK, AVG trên ampe kìm Hioki có ý nghĩa gì?

Phân loại và ý nghĩa của CAT trên ampe kìm

Theo tiêu chuẩn an toàn (series EN61010, series JIS C1010), phép đo được phân loại từ loại II- IV theo điện áp định mức của điểm đo xuống đất, công suất dòng điện (kích thước của dòng điện chạy trong lỗi ngắn mạch)... và quá điện áp thoáng qua xảy ra tại điểm đo.

CAT II

Cấp này bao gồm các mạch điện tử, đo điện áp từ mạch thứ cấp được bảo vệ. Mức điện áp đo phù hợp với các đường truyền tín hiệu, thiết bị đặc biệt, phần năng lượng hạn chế của thiết bị, các mạch điện được cung cấp bởi các nguồn điện áp thấp được quy định và các thiết bị điện tử khác. Ví dụ về đo lường loại II là phép đo thực hiện trên thiết bị gia dụng, thiết bị cầm tay, và các module.

Dụng cụ đo điện thuộc phạm vi bảo vệ này thường được ứng dụng khi đo các thiết bị gia dụng với mức điện áp không quá 2500 V.

Phép đo được phân loại từ loại II đến IV

CAT III

CAT III thường được áp dụng cho những đường dây phân phối của hệ thống phụ tải. Cấp này bao gồm các mạch 480V hoặc 600V nhưu điện 3 pha, trung tâm điều kiện động cơ… CAT III gồm các loại phụ tải lớn mà bản thân những phụ tải này tự nó có thể tạo ra những xung quá áp trong đỉnh nhọn trong thời gian ngắn.

Ampe kìm thuộc CAT III được ứng dụng dùng cho hệ thống cáp phân phối điện hoặc mạch cấp điện hoặc tại một điểm từ bảng phân phối đến thiết bị đầu cuối phân phối phía sau ổ cắm, nơi thiết bị (ví dụ như lắp đặt cố định) lấy điện trực tiếp từ bảng phân phối.

CAT IV

CAT IV liên quan đến đầu nguồn cung cấp điện của hệ thống. Nó bao gồm đường dây truyền tải của công trình, dây cáp ở bên ngoài, đường truyền dưới đất…

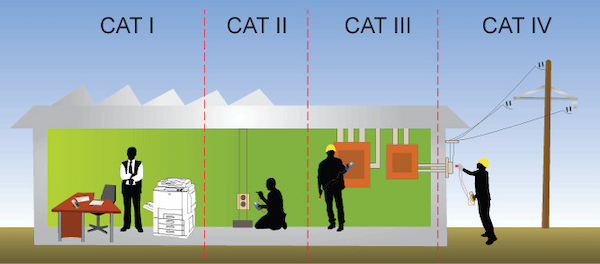

Nhóm đo lường được chia làm 4 loại và CAT IV ở mức cao nhất

Lưu ý: Không đo điểm có số danh mục cao hơn danh mục được chỉ định trên dụng cụ đo. Làm như vậy có thể dẫn đến một tai nạn nghiêm trọng như điện giật

Ampe kìm thuộc nhóm CAT IV nên mua loại nào?

Hiện nay, có rất nhiều loại ampe kìm khác nhau. Với ampe kìm thuộc CAT IV, nó thường được ứng dụng cho các mục đích chuyên nghiệp, dùng cho kiểm tra và sửa chữa tại các nhà máy sản xuất, trung tâm thương mại, dịch vụ…

Ampe kìm Hioki 3282 Nhật

• Giá tham khảo: Liên hệ

Hioki là một trong những thương hiệu nổi bật tại Nhật Bản được nhiều khách hàng lựa chọn và đánh giá cao. Sản phẩm ampe kìm Hioki 3282 là trợ thủ đắc lực giúp đạt hiệu quả cao trong công việc, tiết kiệm thời gian và công sức.

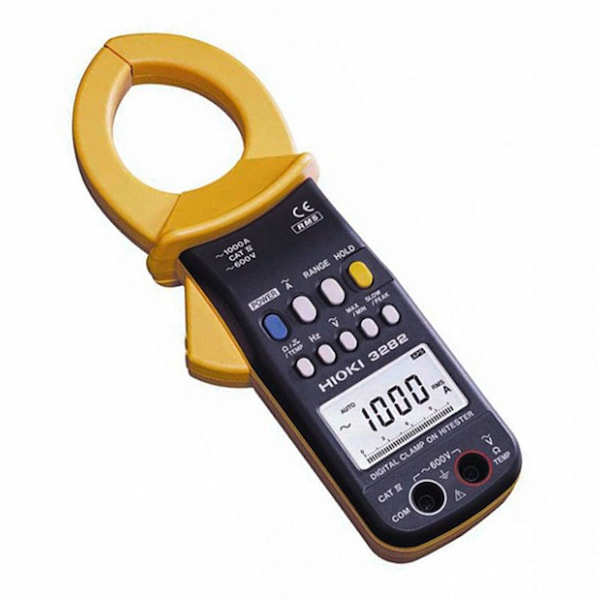

Ampe kìm Hioki 3282 Nhật thuộc nhóm Cat IV 600 V

Đây cũng là đại diện tiêu biểu cho các sản phẩm ampe kìm thuộc nhóm Cat IV 600 V giúp ứng dụng làm việc trong điều kiện khắt khe. Ampe kìm Hioki 3282 Nhật mang đến khả năng đo dòng AC với phạm vi từ 30A đến 600A AC với độ chính xác ±1% rdg ±5 dgt tại 50Hz hoặc 60Hz.

Bên cạnh đó, nó cũng có khả năng đo điện áp AC với phạm vi từ 300V hoặc 600V AC.  Thiết bị còn hỗ trợ thực hiện nhiều phép đo khác như điện áp, tần số, điện trở hay giá trị đỉnh sóng. Với tính năng True RMS mang đến khả năng đo nhanh và chính xác hơn.

Ampe kìm Hioki 3282 Nhật có thể kết nối với đầu dò nhiệt độ, giúp đo nhiệt độ bề mặt hiệu quả ngay cả nhiệt độ âm với dải nhiệt từ -50 đến 150 độ C.

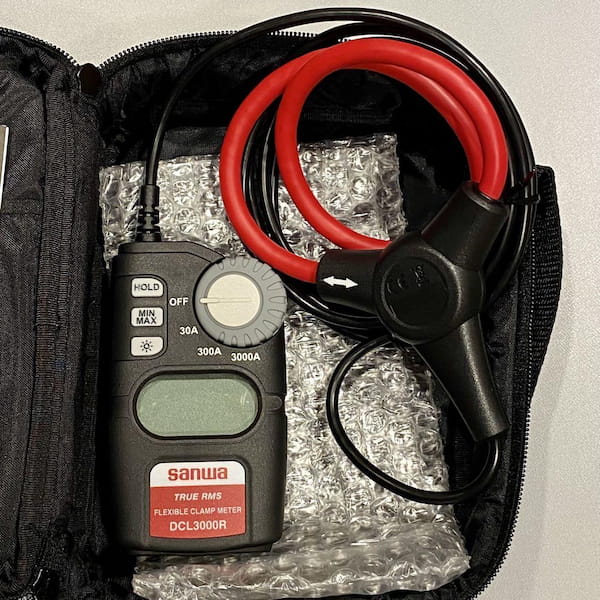

Ampe kìm dòng AC Sanwa DCL3000R

• Giá tham khảo: 6.750.000 đồng

Đây là mẫu ampe kìm cao cấp với thiết kế đặc biệt (đi kèm với dây cảm biến thay vì hàm kẹp như hầu hết các loại ampe kìm thông thường. Ampe kìm dòng AC Sanwa DCL3000R có khả năng đo dòng điện hoặc điện áp xoay chiều lớn lên đến 3000A. Bên cạnh đó, nó còn giúp thực hiện các phép đo điện trở, tần số và nhiệt độ, kiểm tra dẫn điện…

Ampe kìm dòng AC Sanwa DCL3000R đạt tiêu chuẩn an toàn IEC61010 CAT.IV 600V

Cũng giống như Hioki 3282, sản phẩm này trang bị tính năng True RMS giúp đo chính xác các dạng sóng mà không bị biến dạng. Đo dòng điện đạt tiêu chuẩn an toàn IEC61010 CAT.IV 600V giúp bạn hoàn toàn yên tâm, sử dụng và ứng dụng linh hoạt.

Với thiết kế nhỏ gọn, chắc chắn, DCL3000R giúp làm việc ở 5 độ C đến 40 độ C với độ ẩm dưới 80%. Điều đó có nghĩa là, nó có thể dùng để làm việc ở bất kỳ đâu, ngay cả nơi khắc nghiệt nhất.

Kìm đo công suất Hioki CM3286

• Giá tham khảo: 12.900.000 đồng

Không chỉ điển hình cho dòng ampe kìm đo công suất, Hioki CM3286 còn làm tốt nhiệm vụ đo thông số điện năng khác bao gồm: voth, ampe, cos (góc lệch pha) trong mạch. Với chức năng True RMS với dải đo điện áp 600V, chuẩn CAT IV 600V, giúp đây trở thành thiết bị lý tưởng cho các kỹ sư điện.

Kìm đo công suất Hioki CM3286 đo điện áp 600V, chuẩn CAT IV 600V

Thuộc xếp hạng tiêu chuẩn CAT IV, bạn hoàn toàn yên tâm khi sử dụng thiết bị ở môi trường chuyên nghiệp, đảm bảo độ an toàn cao. Kìm đo công suất Hioki CM3286 dễ dàng kiểm tra dao động nguồn điện. Nó có khả năng hiển thị tối đa, tối thiểu và giá trị trung bình.

Điểm đặc biệt của ampe kìm Hioki CM3286 là nó có khả năng phát hiện trộm cắp điện năng dễ dàng bằng cách so sánh chỉ số công tơ điện và cường độ dòng điện hoạt động trên thiết bị hay hệ thống sử dụng.

Để đảm bảo tốt nhất cho thiết bị điện và cho người sử dụng, lựa chọn đúng ampe kìm với cấp CAT an toàn là điều cực kỳ quan trọng. Nếu bạn vẫn chưa biết cách chọn mua loại ampe kìm đạt chất lượng hãy gọi ngay đến maydochuyendung.com để được tư vấn.
