Que đo đồng hồ vạn năng có tác dụng gì? Cách cắm như thế nào?

14:30 21/04/2025
Với chức năng hỗ trợ thực hiện các phép đo dòng điện, điện áp, đo tần số... cho kết quả chính xác, bộ dây que đo là một phần thiết yếu của đồng hồ vạn năng. Dưới đây là cách sử dụng que đo bạn có thể tham khảo và thực hiện.

Đồng hồ vạn năng cũng giống như tên gọi, nó thực hiện đa chức năng cụ thể như đo dòng điện, điện áp, đo tần số… Để kiểm tra được sẽ cần có que đo đồng hồ vạn năng. Vậy que đo điện có công dụng gì, phân loại và cách cắm ra sao? Maydochuyendung.com sẽ giải thích chi tiết về que đo của đồng hồ vạn năng dưới đây.

Công dụng của que đo trong đồng hồ vạn năng

Khi mua đồng hồ vạn năng, bạn sẽ bắt gặp 2 que đo bao gồm 1 dây màu đỏ và 1 dây màu đen. Loại dây này còn có gọi là đầu dò hoặc dây dẫn (phát âm là "leed"). Dây que đo dài khoảng 1m, đầu kim nhọn, lõi đồng lớn, bền bỉ với sức chịu đựng 1000v / 20A.

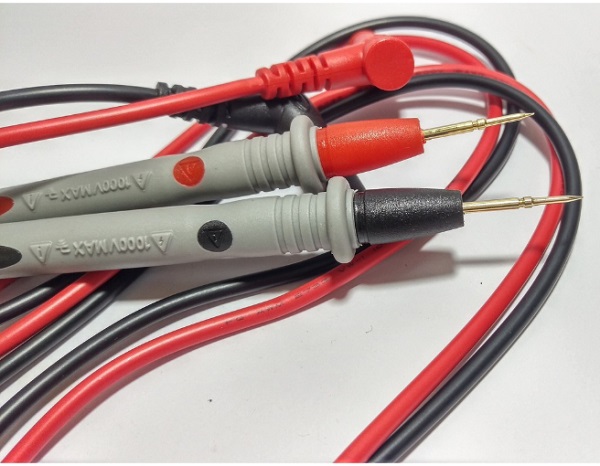

Que đo đồng hồ vạn năng gồm 1 dây đỏ và 1 dây màu đen

Que đo đồng hồ vạn năng gồm 1 dây đỏ và 1 dây màu đen

Que đo đóng vai trò quan trọng giúp kết nối đồng hồ đo với thiết bị, linh kiện được đo, cho ra kết quả nhanh chóng, chính xác nhất hiển thị trên màn hình LCD. Cấu tạo của 2 que đo bao gồm: Một đầu là jack bắp chuối được cắm trực tiếp vào 2 chân của đồng hồ vạn năng.

Ví dụ:khi sử dụng đồng hồ vạn năng Hioki, bạn sẽ thấy thân đồng hồ xuất hiện 2 chân, đo chính là chân Com và chân V/Ω. Lúc này, hãy đưa dây màu đen cắm vào chân Com và chân V/Ω cắm vào dây đỏ để thực hiện phép đo điện áp, đo dòng điện hay bất kỳ các phép đo nào. Lưu ý: Một số loại đồng hồ vạn năng sử dụng giắc cắm pin, nhỏ hơn giắc bắp chuối. Nếu cần mua đầu dò thay thế, hãy chắc chắn kiểm tra hướng dẫn sử dụng, thông số kỹ thuật của đồng hồ vạn năng để tìm loại phù hợp.

Một đầu khác của đồng hồ vạn năng được thiết kế giống chiếc que, nó gọi là đầu dò. Theo quy ước điện tử tiêu chuẩn, đầu dò màu đỏ được sử dụng cho dương tính và đầu dò màu đen được sử dụng cho âm tính.

Thông thường, một chiếc đồng hồ vạn năng sẽ đi kèm với 2 chân, tuy nhiên cũng có vạn năng nhiều hơn số đó. Điều đó phụ thuộc vào mục đích sử dụng (đo điện áp, dòng điện, điểm trở, kiểm tra tính liên tục hoặc kiểm tra diode) và loại vạn năng bạn đang có.

Các loại que đo đồng hồ vạn năng

Hiện nay, trên thị trường có nhiều loại que đo điện được thiết kế đa dạng về hình dáng, cấu tạo cũng như thương hiệu sản xuất. Tùy vào mục đích sử dụng và môi trường đo đạc, người dùng có thể lựa chọn loại que đo phù hợp để đảm bảo độ chính xác và an toàn khi làm việc.

Phân loại theo cấu tạo

Que đo tiêu chuẩn (loại thường):Đây là loại que đo cơ bản, phổ biến nhất và thường đi kèm khi mua đồng hồ vạn năng. Đầu kim đo có kích thước vừa phải, phù hợp với các thao tác đo điện áp, dòng điện, điện trở ở những khu vực có không gian làm việc rộng rãi, dễ tiếp cận.

Que đo siêu nhọn (siêu mảnh): Đặc điểm nhận diện của loại que này là đầu kim được làm cực kỳ sắc nhọn, nhỏ và mảnh, giúp dễ dàng tiếp xúc với các điểm đo nhỏ li ti trên bo mạch điện tử, vi mạch hoặc các linh kiện có mật độ dày đặc. Nhờ thiết kế này, người dùng có thể đo chính xác tại những vị trí mà que đo tiêu chuẩn không thể tiếp cận.

Que đo siêu mảnh kiểm tra được các linh kiện nhỏ

Que đo siêu mảnh kiểm tra được các linh kiện nhỏ

Phân loại theo thương hiệu sản xuất

Ngoài yếu tố hình dáng, que đo còn được phân chia dựa trên nhà sản xuất. Mỗi hãng đồng hồ đo điện tử uy tín như Hioki, Kyoritsu, Fluke... đều cung cấp các loại que đo tương thích riêng với thiết bị của họ. Khi mua đồng hồ vạn năng chính hãng, thông thường bạn sẽ được tặng kèm sẵn một cặp que đo tiêu chuẩn. Tuy nhiên, bạn hoàn toàn có thể mua riêng các loại que đo chuyên dụng hơn để phục vụ cho những công việc đặc thù.

Việc lựa chọn que đo đúng chuẩn không chỉ ảnh hưởng đến độ chính xác khi đo mà còn đảm bảo an toàn trong quá trình làm việc với điện.

Cách cắm que đo vào đồng hồ vạn năng

Như đã nói, đồng hồ vạn năng sẽ có 2 chân, chân Com sẽ cắm vào dây đen và chân V/Ω cắm vào dây đỏ. Tuy nhiên, trong trường hợp đồng hồ vạn năng sử dụng 3 chân, bạn sẽ làm như thế nào?

Hầu hết các thiết bị đo điện như đồng hồ vạn năng đều có cầu chì để bảo vệ thiết bị khỏi quá tải. Tùy thuộc vào việc bạn sẽ đo dòng điện cao hay thấp sẽ lựa chọn cầu chì phù hợp. Ví dụ, đồng hồ vạn năng trong hình dưới đây, có một cầu chì cho 10A và một cầu chì cho 200 milliamp (200mA).

Đồng hồ vạn năng có 2 que đo gồm 1 dây màu đỏ và 1 dây màu đen

Hình ảnh này cho thấy, đồng hồ vạn năng có 3 cổng khác nhau gắn nhãn 10A, chân COM và mAV Ω. Cầu chì giữa COM và mAV Ω được định mức kà 200 mA, dòng điện này tương đối thấp.

Vì vậy để đo dòng điện, điện áp hay điện trở nhỏ, bạn cần cắm đầu dò màu đen vào chân COM, đầu dò màu đỏ vào cổng có nhãn mAVΩ.  Để đo dòng điện cao, bạn cắm đầu dò màu đen vào COM và đầu dò màu đỏ vào cổng có nhãn 10A.

Đồng hồ vạn năng là thiết bị đo tiện ích, nó phục vụ đắc lực cho nhu cầu kiểm tra, sửa chữa điện, điện tử. Để sở hữu chiếc đồng hồ vạn năng giá tốt, vui lòng liên hệ với maydochuyendung.com để được tư vấn, giải đáp.
