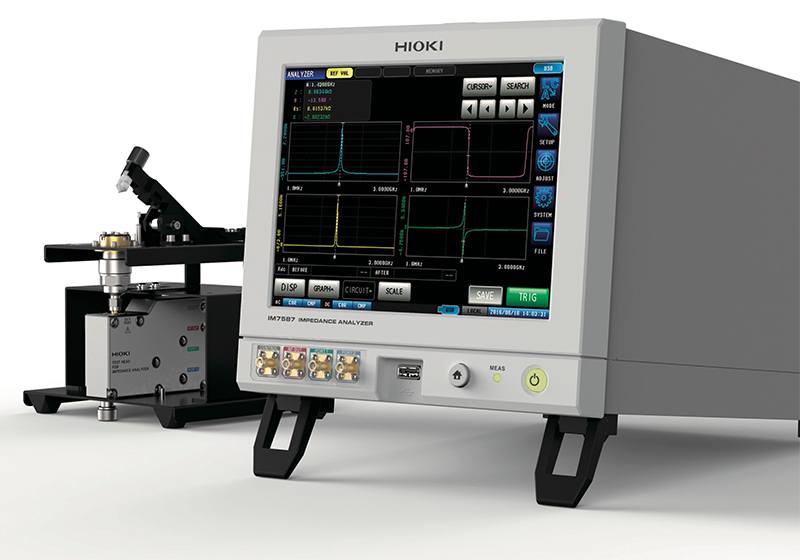

Máy đo LCR Hioki IM7587

Máy đo LCR Hioki IM7587 có khả năng đo ở phạm vi từ 1mHz đến 3GHz để phù hợp với nhiều ứng dụng trong thử nghiệm các thành phần điện tử. Máy phân tích trở kháng IM7587 cung cấp thời gian đo tối đa 0,5ms trên dải tần số 1 MHz đến 3GHz và độ ổn định vượt trội, lý tưởng cho R & D cũng như sản xuất khối lượng lớn hạt ferrite và cuộn cảm chip. Thiết bị đo LCR Hioki IM7587 là máy phân tích trở kháng tần số đo 1 MHz đến 3GHz với tốc độ thử nghiệm 0,5ms và độ biến thiên 0,07%.

ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ ĐO LCR HIOKI IM7587

• Máy đo LCR giúp đo tần số nguồn thử nghiệm 1 MHz đến 3 GHz
• Tốc độ thử nghiệm nhanh nhất 0,5 msec (Thời gian đo tương tự)
• Biến thiên giá trị đo được 0,07% (Khi đo cuộn 1 nH ở 3 GHz)
• ± 0,65% rdg. độ chính xác cơ bản
• Hioki IM7587 là thiết bị đo LCR có kích thước thân máy nhỏ gọn và đầu đo bằng lòng bàn tay
• Thiết bị đo điện trở LCR kiểm tra liên lạc toàn diện (thông qua thử nghiệm DCR, từ chối Hi-Z hoặc phán đoán dạng sóng)
• Thực hiện quét tần số, quét mức và đo khoảng thời gian trong chế độ phân tích

THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ ĐO LCR HIOKI IM7587

• Kiểu đo: LCR, kiểu phân tích, kiểu đo liên tục
• Thông số đo: Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
• Dải đo: 100 mΩ đến 5 kΩ
• Dải hiển thị:
  • Z: 0.00 m to 9.99999 GΩ / Rs, Rp, X: ± (0.00 m to 9.99999 GΩ)
  • Ls, Lp: ± (0.00000 n to 9.99999 GH) / Q: ± (0.00 to 9999.99)
  • θ: ± (0.000° to 180.000°), Cs, Cp: ± (0.00000 p to 9.99999 GF)
  • D: ± (0.00000 to 9.99999), Y: (0.000 n to 9.99999 GS)
  • G, B: ± (0.000 n to 9.99999 GS), Δ%: ± (0.000 % to 999.999 %)
• Độ chính xác cơ bản: Z: ±0.65 % rdg. θ: ±0.38°
• Tần số đo: 1 MHz đến 3 GHz (độ phân giải cài đặt 100 kHz)
• Mức tín hiệu đo:    năng lượng: -40.0 dBm đến +1.0 dBm
• Điện áp: 4 mV đến 502 mVrms
• Dòng: 0.09 mA đến 10.04 mArms
• Trở kháng đầu ra: 50 Ω (tại 10 MHz)
• Hiển thị: màn hình màu 8.4-inch với màn hình cảm ứng
• Tốc độ đo: FAST: 0.5 ms (Thời gian đo tương tự, giá trị tiêu biểu)
• Chức năng Kiểm tra liên hệ, Bộ so sánh, Đo BIN (phân loại), Tải / lưu bảng, Chức năng bộ nhớ, Phân tích mạch tương đương, Bù tương quan
• Giao thức: EXT I / O (điều khiển), giao diện USB, bộ nhớ USB, LAN, RS-232C (tùy chọn), GP-IB (tùy chọn)
• Nguồn điện: 100 đến 240 V AC, 50/60 Hz, tối đa 70 VA
• Kích thước và khối lượng: (của máy chính) 215 mm (8.46 in) W × 200 mm (7.87 in) H × 348 mm (13.70 in) D, 8.0 kg (282.2 oz)
• Đầu thử: 90 mm (3,54 in) W × 64 mm (2,52 in) H × 24 mm (0,94 in) D, 300 g (10,58 oz)
• Phụ kiện Đầu kiểm tra × 1, Cáp kết nối × 1, Hướng dẫn sử dụng × 1, Đĩa ứng dụng LCR (Hướng dẫn sử dụng) × 1, Dây nguồn × 1
