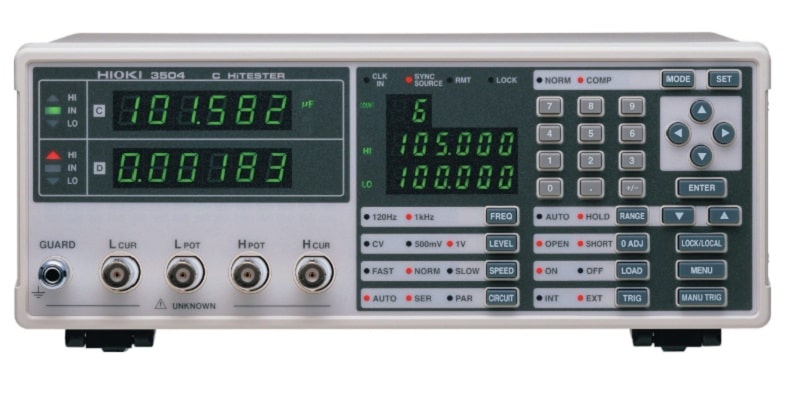

Máy đo LCR Hioki 3504-50

Máy đo LCR Hioki 3504-50 là thiết bị có phạm vi từ 1mHz đến 3GHz được ứng dụng trong thử nghiệm các thành phần điện tử. Đây là thiết bị hiện đại đáng nên chọn để sử dụng.

ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ ĐO LCR HIOKI 3504-50

• Cầu đo LCR đo tốc độ cao 2ms
• Hỗ trợ các phép đo C với các đặc tính phụ thuộc điện áp thông qua việc sử dụng thử nghiệm điện áp không đổi (CV)
• Model 3504-50 có thể phát hiện lỗi tiếp xúc trên cả 4 thiết bị đầu cuối để tăng độ tin cậy
• Đồng hồ đo LCD Hioki có chức năng BIN trên các model 3504-60, 3504-50, lý tưởng cho các máy phân loại
• Model 3504-50 cung cấp tốc độ cao và khả năng làm việc, hoàn hảo để tích hợp vào máy đóng băng linh kiện (taping)
• Trong tất cả các kiểu máy, lỗi tiếp xúc được theo dõi liên tục trong quá trình đo, góp phần tăng năng suất
• Thiết bị đo LCR Hioki 3504-50 là máy đo điện dung băng tần kép 120Hz / 1kHz để kiểm tra tốc độ cao của tụ gốm nhiều lớp (MLCC) trên máy đóng băng linh kiện (Taping)

THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO LCR HIOKI 3504-50

• Thông số đo: C (điện dung), D ( hệ số tổn thất tan δ )
• Dải đo C: 0.9400 pF đến 20.0000 mF, D: 0.00001 đến 1.99999
• Độ chính xác cơ bản: (Typ.) C: ±0.09 % rdg. ±10 dgt., D: ±0.0016
• Tần số đo: 120 Hz, 1 kHz
• Mức tín hiệu đo:
  • 500 mV, 1 V rms
  • Dải đo CV 100 mV: lên đến dải 170 μF (tần số nguồn 1 kHz), lên đến dải 1.45 mF (tần số nguồn 120 Hz)
  • Dải đo CV 500 mV : lên đến dải 170 μF (tần số nguồn 1 kHz), lên đến dải 1.45 mF (tần số nguồn 20 Hz)
  • Dải đo CV 1V: lên đến dải 70 μF (tần số nguồn 1 kHz), lên đến dải 700 μF (tần số nguồn 120 Hz)
• Trở kháng đầu ra 5Ω (Ở chế độ điện áp đầu cuối mở bên ngoài phạm vi đo CV)
• Đèn LED hiển thị (sáu chữ số, số lượng thang đo đầy đủ tùy thuộc vào phạm vi đo)
• Thời gian đo 2 ms (loại giá trị, Phụ thuộc vào cài đặt cấu hình đo)
• BIN (giá trị đo có thể được phân loại theo thứ hạng) (3504-50, 3504-60), Đầu ra đồng bộ hóa kích hoạt, Cấu hình cài đặt có thể được lưu trữ, So sánh, Trung bình, loại bỏ Low- C (phát hiện liên hệ xấu), Phát hiện trò chuyện, EXT. I / O, RS-232C, GP-IB (3504-50, 3504-60)
• Nguồn điện: tùy chọn từ 100, 120, 220 or 240 V AC ±10 %, 50/60 Hz, tối đa 110 VA
• Kích thước và khối lượng: 260 mm (10.24 in) W × 100 mm (3.94 in) H × 220 mm (8.66 in) D, 3.8 kg(134.0 oz)
• Phụ kiện: Dây nguồn × 1, Hướng dẫn sử dụng × 1, Cầu chì dự phòng × 1
