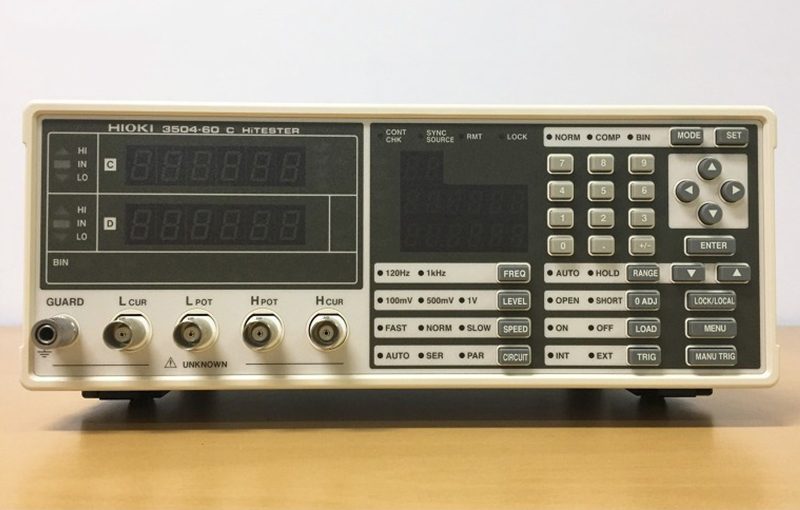

Máy đo LCR Hioki 3504-60

Máy đo LCR Hioki 3504-60 là thiết bị hiện đại của Hioki, nó có thể đo ở phạm vi từ 1mHz đến 3GHz cho kết quả nhanh chóng, chính xác. Sản phẩm phù hợp với nhiều ứng dụng trong thử nghiệm các thành phần điện tử.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY ĐO LCR HIOKI 3504-60

• Cầu đo LCR đo tốc độ cao 2ms, các hàm so sánh và Bin để tích hợp dễ dàng vào các dòng tự động.
• Hỗ trợ các phép đo C với các đặc tính phụ thuộc điện áp thông qua việc sử dụng thử nghiệm điện áp không đổi (CV)
• Model 3504-60 có thể phát hiện lỗi tiếp xúc trên cả 4 thiết bị đầu cuối để tăng độ tin cậy
• Máy đo LCR Hioki giúp đo giá trị C (điện dung tĩnh điện) của hầu hết các loại tụ điện không điện phân.
• Model 3504-60 cung cấp tốc độ cao và khả năng làm việc, hoàn hảo để tích hợp vào máy đóng băng linh kiện (taping)
• Chức năng tự hiệu chuẩn giảm thiểu các biến đổi trong giá trị đo do thay đổi nhiệt độ môi trường.
• Phạm vi điện dung thấp nhất của model 3506 là 220 fF * (ở 1 MHz), với độ chính xác được cải thiện cho các phép đo điện dung rất thấp. * 1 fF (femtofarad) = 10 -15 F

THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO LCR HIOKI 3504-60

• Thông số đo: C (điện dung), D ( hệ số tổn thất tan δ )
• Dải đo C: 0.9400 pF đến 20.0000 mF, D: 0.00001 đến 1.99999
• Độ chính xác cơ bản: (Typ.) C: ±0.09 % rdg. ±10 dgt., D: ±0.0016
• Tần số đo: 120 Hz, 1 kHz
• Mức tín hiệu đo:
  • 100 mV (3504-60 only), 500 mV, 1 V rms
  • Dải đo CV 100 mV: lên đến dải 170 μF (tần số nguồn 1 kHz), lên đến dải 1.45 mF (tần số nguồn 120 Hz)
  • Dải đo CV 500 mV : lên đến dải 170 μF (tần số nguồn 1 kHz), lên đến dải 1.45 mF (tần số nguồn 20 Hz)
  • Dải đo CV 1V: lên đến dải 70 μF (tần số nguồn 1 kHz), lên đến dải 700 μF (tần số nguồn 120 Hz)
• Trở kháng đầu ra 5Ω (Ở chế độ điện áp đầu cuối mở bên ngoài phạm vi đo CV)
• Đèn LED hiển thị (sáu chữ số, số lượng thang đo đầy đủ tùy thuộc vào phạm vi đo)
• Thời gian đo 2 ms (loại giá trị, Phụ thuộc vào cài đặt cấu hình đo)
• Chức năng Chức năng kiểm tra tiếp điểm 4 cực (chỉ 3504-60)
• BIN (giá trị đo có thể được phân loại theo thứ hạng) (3504-50, 3504-60), Đầu ra đồng bộ hóa kích hoạt, Cấu hình cài đặt có thể được lưu trữ, So sánh, Trung bình, loại bỏ Low- C (phát hiện liên hệ xấu), Phát hiện trò chuyện, EXT. I / O, RS-232C, GP-IB (3504-50, 3504-60)
• Nguồn điện: tùy chọn từ 100, 120, 220 or 240 V AC ±10 %, 50/60 Hz, tối đa 110 VA
• Kích thước và khối lượng: 260 mm (10.24 in) W × 100 mm (3.94 in) H × 220 mm (8.66 in) D, 3.8 kg(134.0 oz)
• Phụ kiện: Dây nguồn × 1, Hướng dẫn sử dụng × 1, Cầu chì dự phòng × 1
