Panme đo lỗ 3 chấu loại nào tốt? Cách đo và đọc panme 3 chấu chuẩn xác

Trong sản xuất cơ khí, gia công chi tiết sẽ cần phải kiểm tra đường kính chính xác của các chi tiết đảm bảo đạt tiêu chuẩn của nhà máy. Trong rất nhiều thiết bị đo đường kính, panme đo lỗ 3 chấu được dùng phổ biến nhất khi có khả năng đo nhanh với độ chính xác cực cao, sai số thấp. Maydochuyendung.com giới thiệu về panme đo lỗ 3 chấu cũng như một số sản phẩm đang được bán chạy nhất giúp bạn chọn được sản phẩm phù hợp cho công việc.

Panme đo lỗ 3 chấu là gì?

Đầu tiên, về khái niệm, panme đo lỗ 3 chấu thuộc dòng panme đo lỗ dùng trong cơ khí dùng để xác định kích thước (đường kính) chi tiết hình trụ hay dạng ống để phục vụ cho công việc như đo Pitlon, kích thước của trục khuỷu, phanh đĩa, kích thước xi-lanh, độ sâu của lỗ khoan,…. Sản phẩm đảm bảo sử dụng linh hoạt cho nhiều phép đo lường khác nhau. Khi vặn quá lực thì giá trị đo không thay đổi.

Panme đo lỗ 3 chấu là gì?

Panme đo lỗ 3 chấu có cấu tạo gồm:

• Mặt đo chứa 3 ngàm di động có độ chính xác cực cao được chia đều cho 1200 có khả năng bám sát thành ống.
• Thân thước hình trụ, tương đối dài, nhờ đó giúp bạn có thể đo ở nhiều vị trí trên lỗ khoan sâu, nó còn giúp bạn kiểm tra đường kính ở vị trí tùy thích.

Xem thêm: 3 nguyên tắc cần tuân thủ để đảm bảo độ chính xác của panme

Một số Panme đo lỗ 3 chấu được sử dụng nhiều hiện nay

Dưới đây là một số panme đo lỗ 3 chấu bán chạy hiện nay mà bạn có thể tham khảo:

Panme đo lỗ 3 chấu dải đo 25-30mm Mitutoyo 368-167

Giá tham khảo: 6.950.000đ (giá panme có thể thay đổi theo thời gian)

Mitutoyo 368-167 với khả năng đo chính xác giúp phục vụ tốt nhất cho công việc của bạn. Sản phẩm có khả năng đo ở phạm vi 25-30 mm, độ chính xác ±3 µm, vạch chia 0.005 mm. Thước đo lỗ Mitutoyo được sử dụng với các mục đích khác nhau như đo đường kính ngoài của các thiệt bị, chi tiết dạng hình tròn, hình trụ.

Panme đo lỗ 3 chấu dải đo 25-30mm Mitutoyo 368-167

Sản phẩm được tin dùng và sử dụng nhiều bởi thợ cơ khí khi cho phép đo nhanh chóng, đặc biệt đảm bảo độ chính xác cho người dùng, hỗ trợ việc kiểm tra dễ dàng, thuận tiện và chủ động nhất. Thiết bị được dùng nhiều trong các công ty sản xuất cơ khí, gia công chi tiết, các xưởng cơ khí lớn...

Thông số kỹ thuật của Mitutoyo 368-167:

Panme đo lỗ 3 chấu dải đo 75-88mm Mitutoyo 368-172

Giá tham khảo: 8.890.000đ (giá panme có thể thay đổi theo thời gian)

Mitutoyo 368-172 được làm bằng chất liệu cứng cáp, đầu đo được phủ một lớp sơn chống mài mòn có thể kéo dài tuổi thọ. Trung bình, một chiếc Panme đo lỗ 3 chấu Mitutoyo 368-172 sẽ có tuổi thọ từ 5-7 năm nếu bảo quản tốt.

Panme đo lỗ 3 chấu dải đo 75-88mm Mitutoyo 368-172

Sản phẩm được dùng nhiều trong đo đường kính trong các loại ống,Cylinder, độ chính xác cao, đọc kết quả trên vạch chia…. Mitutoyo 368-172 là panme đo lỗ 3 chấu cao cấp, độ bền cao được dùng nhiều tại các công ty, nhà máy sản xuất, phòng thí nghiệm...

Thông số kỹ thuật của Mitutoyo 368-172​:

Cách sử dụng panme đo lỗ 3 chấu

Để sử dụng panme đo lỗ 3 chấu, bạn cần thực hiện theo dướng dẫn dưới đây:

Bước 1: Đầu tiên, bạn cần làm sạch dụng cụ đo, bề mặt bên trong của thước panme, đặc biệt các điểm tiếp xúc để loại bỏ bụi bẩn, xoay ống. Kiểm tra hoạt động của trục bằng cách xoay trục xem có bị kẹt hoặc dính không.

Làm sạch bề mặt panme để đảm bảo độ chính xác cho phép đo

Bước 2: Đưa mặt đo vào bên trong vị trí cần đo, xoay trục từ 5 đến 6 lần để đảm bảo lực đo liên tục. Thao tác với lực vừa phải để bảo vệ mặt và ổ trục.

Đưa mặt đo vào vị trí cần xác định kích thước

Bước 3: Đưa thiết bị ra, thực hiện đọc kết quả trên thước đo Panme.

Thực hiện đọc kết quả trên thước đo Panme

Tiếp theo, bạn có thể tham khảo thêm hướng dẫn cách đọc panme 3 chấu đơn giản, dễ hiểu tương tự như cách đọc panme cơ khí. Cách đọc như sau sẽ theo công thức sau:

L = A + B + C

Trong đó:

• L: Kích thước chi tiết cần đo, đơn vị milimet (mm).
• A: Phần nguyên, đọc được trên thước chính, tính từ vạch 0 đến vạch gần nhất ngay trước mép ống quay.
• B: Phần 0.5mm trên thước chính, được cộng thêm nếu vạch trên ống quay nằm trùng hoặc vượt quá vạch giữa (0.5mm).
• C: Phần thập phân nhỏ hơn 0.5mm, đọc trên thước phụ (vòng xoay), lấy vạch trùng khớp nhất với vạch trên thước chính rồi nhân với 0.01.

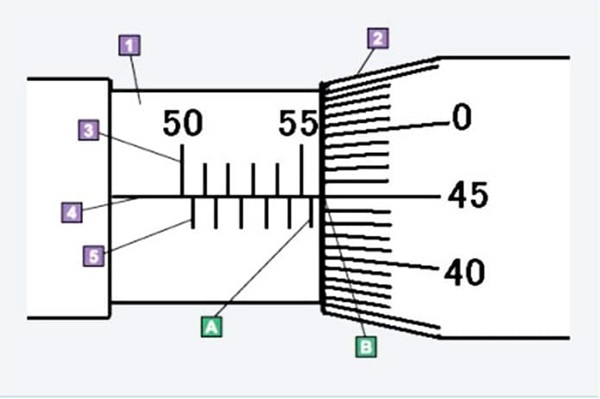

Cách đọc panme đo chấu 3 lõ như panme cơ khí

Khi sử dụng panme đo lỗ 3 chấu sẽ cần chú ý đến hai phần chính: thước chính và thước phụ. Để nắm rõ hơn, bạn có thể quan sát hình minh họa và làm theo các bước hướng dẫn cụ thể bên dưới.

Thước chính thể hiện phần nguyên của kết quả đo, đơn vị là mm, và được đánh số theo dải đo của panme, ví dụ như từ 25–50mm. Trên thân thước chính có một đường trục chia làm hai nửa trên và dưới. Khoảng cách giữa hai vạch phía trên là 1mm, còn giữa hai vạch trên – dưới kế tiếp là 0.5mm.

Thước phụ (vòng quay) dùng để xác định phần lẻ (thập phân) của phép đo. Nó được chia thành 50 vạch, mỗi vạch cách nhau 0.01mm. Quay đủ một vòng thước phụ tương đương với 0.5mm, quay hai vòng là 1mm.

Một số ví dụ minh họa

Trường hợp 1: Quan sát hình đầu tiên, tại điểm B:

• Trên thước chính: vạch 30mm đã được vượt qua ⇒ phần nguyên là 30mm.
• Trên thước phụ: điểm B nằm ở vạch thứ 45, nghĩa là 0.45mm. Tuy nhiên, vì đã đi qua vạch giữa (điểm A), nên phải cộng thêm 0.5mm.
• Phần thập phân là 0.45 + 0.5 = 0.95mm.
• Kết quả đo: 30 + 0.95 = 30.95mm.

Cách đọc kết quả với trường hợp 1

Trường hợp 2: Ở hình tiếp theo, quan sát tại điểm B:

• Thước chính đã vượt qua vạch 32mm ⇒ phần nguyên là 32mm.
• Thước phụ chỉ đến vạch 38, tức 0.38mm, và chưa vượt qua điểm C (vạch giữa), nghĩa là chưa đủ 1 vòng.
• Phần thập phân là 0.38mm.
• Kết quả đo: 32 + 0.38 = 32.38mm

Cách đọc kết quả với trường hợp 2

Xem thêm: Khắc phục lỗi vạch chia trên thước panme không trùng khớp

Xem video: Hướng Dẫn Cách Đo Và Đọc Thước Panme Cực Đơn Giản! Hãy Cùng Theo Dõi Nhé!

Một số lưu ý khi sử dụng panme đo lỗ 3 chấu

Để sử dụng tốt panme đo lỗ 3 chấu, bạn cần đặc biệt lưu ý một số điểm như sau:

• Cần vệ sinh thật sạch dụng cụ đo cùng với phần chân thước di động (ngàm đo) để đảm bảo kết quả đo có độ chính xác đảm bảo nhất.
• Điều chỉnh trục quay theo chiều kim đồng hồ sao cho ngàm đo di động đến vị trí cần đo sau đó kiểm tra, đọc kết quả.
• Thước đo cần vừa khít với thành ống hoặc thành của vật thể đo để đảm bảo chỉ số đo có độ chuẩn xác cao nhất.
• Vệ sinh và bảo quản thiết bị sau mỗi lần sử dụng để đảm bảo tuổi thọ cùng với chất lượng hoạt động của thiết bị.
• Giữ thiết bị trong tủ đựng hoặc túi nilon để tránh khỏi bụi bẩn và oxy hóa do môi trường
