Cách xác minh độ chính xác của ampe kìm mà không cần đến cuộn dây tiêu chuẩn

Ampe kìm Hioki, Sanwa hay bất kỳ loại thiết bị đo nào sau quá trình sử dụng cần phải hiệu chỉnh lại nhằm đảm bảo độ chính xác. Thông thường, việc hiệu chuẩn ampe kìm sẽ phải cần đến bộ hiệu chuẩn đa chức năng Fluke 5500. Tuy nhiên, bài viết dưới đây sẽ giúp bạn xác minh độ chính xác của ampe kìm mà không cần đến dụng cụ bắt buộc để hiệu chuẩn này.

Xác minh kết quả hiển thị của ampe kìm

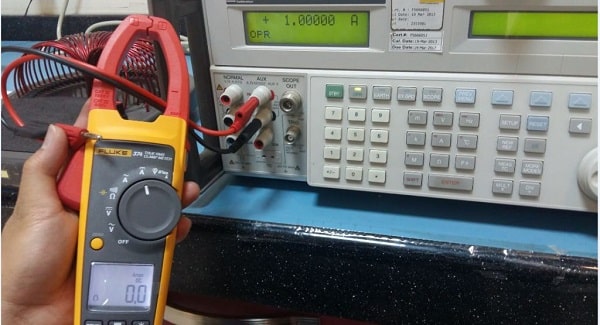

Để xác minh, sẽ phải cần đến một dòng cáp (đầu nối) và bộ hiệu chuẩn tạo ra dòng điện. Dựa vào hình dưới đây, bạn sẽ thấy Fluke 5522a đang tạo ra một dòng điện nhưng kết quả hiển thị là 0 (0), tại sao?

Bởi không có dòng điện chạy trong dây dẫn. Nhưng trong một ampe kìm, điều này không phải lúc nào cũng đúng. Việc kết quả hiển thị 0 cũng có thể xảy ra nếu bạn muốn đo một dây dẫn lệch pha, nghĩa là hướng của dòng điện khác nhau, một hướng đi xuống và đầu kia đi lên. Lưu rằng rằng, dây cáp màu đỏ và màu đen có hướng ngược lại với dòng chảy và do đó dòng điện trở thành số 0.

Hình bên dưới chỉ là đo một dây dẫn theo cùng một hướng của dòng chảy hoặc cực tính. Chúng ta cần tách 2 dây và chỉ đo 1 dây duy nhất.

Có thể bạn quan tâm:

• 7 sự thật cần biết trước hiệu chuẩn ampe kìm
• Tại sao ampe kìm 1 chiều có sai số lớn
• Ampe kìm Fluke 323 - Nên chọn hay không?

Xác minh dòng điện từ một dây dẫn đơn

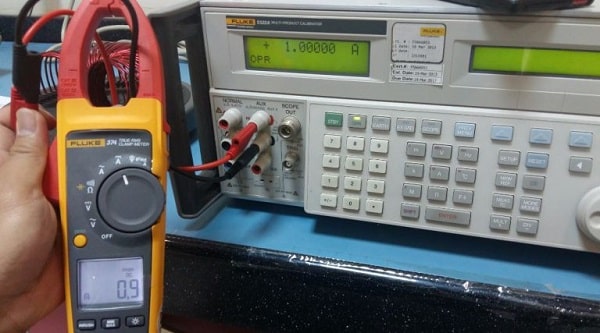

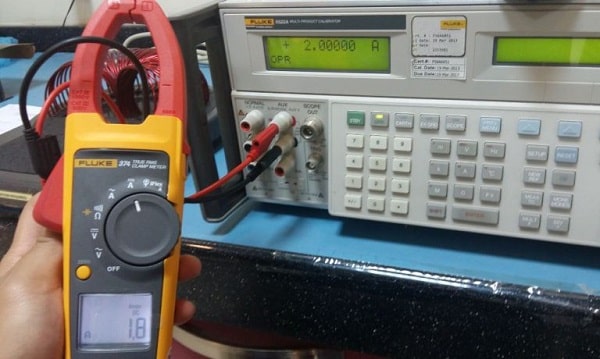

Để thực hiện xác minh dòng điện từ dây dẫn đơn, tách dây màu đỏ và chỉ kẹp dây màu đen. Sau đó, mô phỏng dòng điện 1A và 2A, giá trị đo sẽ hiển thị. Kết quả dòng điện mô phỏng tiêu chuẩn từ Fluke 5522a được so sánh với kết quả trên ampe kìm.

Bạn sẽ thấy, một đoạn dây sẽ chỉ đọc chính xác giá trị của dòng điện mô phỏng, tỷ lệ a1:1. Nhưng cách sử dụng nhiều đoạn hoặc cuộn dây, chúng ta có thể tăng giá trị của dòng điện mà không làm tăng giá trị hiện tại.

Xác minh dòng điện từ nhiều dây dẫn

Nếu bạn có nguồn dòng điện hạn chế nhưng muốn tăng giá trị dòng điện cần xác minh và đo lường, hãy tăng số cuộn dây.

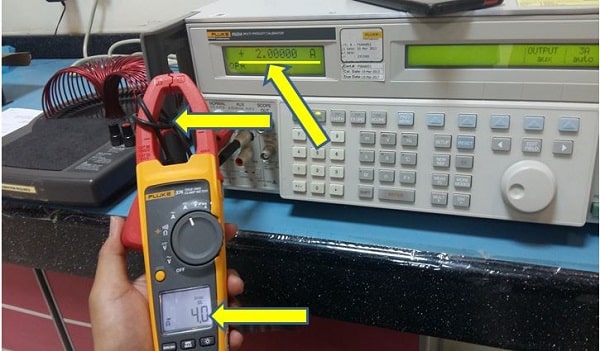

Dựa vào hình bên dưới ta thấy, số dây màu đen được tăng lên (2 cuộn dây). Ta sẽ thấy dòng điện 2A nhưng dụng cụ đo điện vẫn hiển thị dòng điện 4A. Tỷ lệ dòng điện với dây trở thành 1:2. Bất kỳ giá trị dòng điện sẽ được khuếch đại bởi hệ số 2.

Bạn có thể tăng thêm giá trị của dòng điện bằng cách tăng số vòng quay trong dây dẫn. Đây là nguyên tắc của bộ hiệu chuẩn tiêu chuẩn Fluke 5500 nơi có cuộn dây 50 vòng. Bất kỳ dòng điện nào đi qua cuộn dây đó sẽ được nhân với hệ số 50. Nó có tỷ lệ 1:50.

Đây là cách xác minh độ chính xác của ampe kìm mà không cần đến cuộn dây tiêu chuẩn. Bạn có thể sử dụng cách này nếu không có cuộn dây này. Trong quá trình thực hiện, hãy đảm bảo rằng dây dẫn được cuộn hoặc kẹp ở giữa hàm của ampe kìm.
