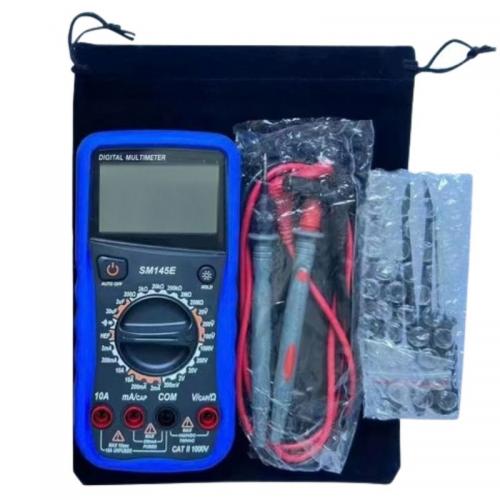

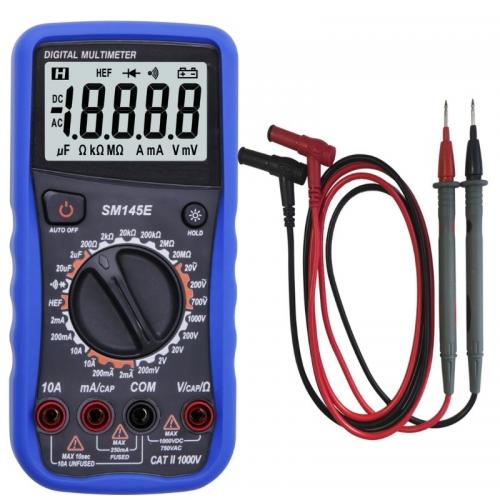

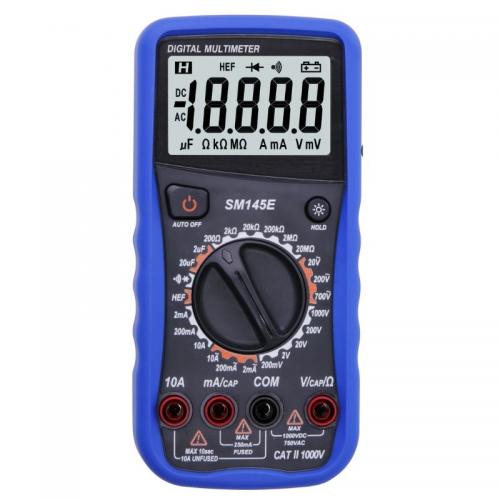

Đồng hồ vạn năng Total Meter SM145E

Mô tả sản phẩm SM145E

Total Meter SM145E sử dụng màn hình LCD 4 1/2 số với giá trị hiển thị tối đa 19999, hỗ trợ theo dõi các thông số trong quá trình đo thuận tiện hơn. Thiết bị thực hiện nhiều phép đo gồm điện áp AC/DC, dòng điện AC/DC, điện trở và điện dung. Tốc độ lấy mẫu 5 lần/giây, kích thước 160 × 73 × 35mm, khối lượng 270g gồm pin, phù hợp sử dụng tại bàn sửa chữa hoặc khu vực kiểm tra điện tử.

Total Meter SM145E đo điện AC/DC, linh kiện và transistor HFE

Total Meter SM145E là dòng đồng hồ vạn năng hỗ trợ nhiều phép đo cần thiết cho công việc điện và điện tử, gồm điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung, diode và transistor HFE. Điện áp DC đo từ 0,01mV đến 1000V, điện áp AC từ 2mV đến 700V; dòng điện DC và AC đều có thể đo đến 10A. Nhờ nhiều dải đo, máy có thể dùng để kiểm tra nguồn, mạch điện và các thiết bị điện trong phạm vi phù hợp.

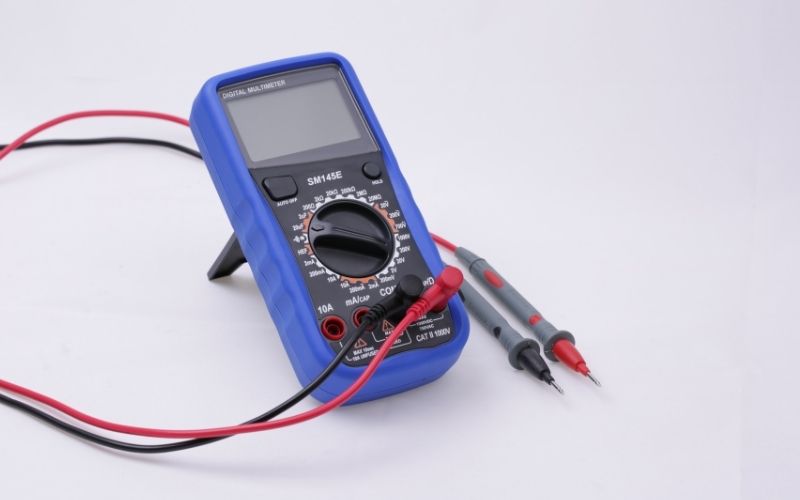

Total Meter SM145E đo điện trở dải 0,01Ω đến 20MΩ

Khi kiểm tra linh kiện, SM145E đo điện trở từ 0,01Ω đến 20MΩ và điện dung từ 300pF đến 20µF. Người dùng có thể sử dụng máy để kiểm tra điện trở, tụ điện hoặc rà soát các phần tử trên bo mạch. Với phép đo điện trở, cần ngắt nguồn mạch trước khi đo; tụ điện cũng nên được xả trước khi kết nối với đồng hồ.

Máy còn hỗ trợ kiểm tra diode và đo transistor HFE trong khoảng 0–1000. Đây là những chức năng hữu ích khi sửa chữa hoặc kiểm tra linh kiện điện tử, giúp người dùng thực hiện thêm các phép kiểm tra ngay trên cùng một thiết bị thay vì phải đổi sang đồng hồ khác.

Total Meter SM145E có cấp an toànCAT II 1000V, kích thước 160 × 73 × 35mm và trọng lượng khoảng 270g gồm pin. Máy sử dụng 3 pin lithium CR2450 3V, có cảnh báo pin yếu và tự động tắt nguồn, phù hợp mang theo khi kiểm tra điện tại xưởng, bảo trì thiết bị hoặc sửa chữa điện tử.

Total Meter SM145E hỗ trợ kiểm tra nhanh với Data Hold và thông mạch bằng âm thanh tiện lợi

Total Meter SM145E có tốc độ lấy mẫu 5 lần/giây, giúp giá trị đo được cập nhật nhanh khi thay đổi vị trí que đo hoặc chuyển sang điểm kiểm tra khác. Tính năng này phù hợp với thợ điện, kỹ thuật viên bảo trì hoặc người sửa chữa điện tử thường xuyên phải kiểm tra nhiều điểm liên tiếp trên dây dẫn, đầu nối và mạch điện.

Máy được trang bị Data Hold để giữ lại giá trị đang hiển thị, thuận tiện khi vị trí đo khó quan sát hoặc người dùng cần ghi nhận kết quả sau khi hoàn thành phép đo. Màn hình LCD có đèn nền cũng hỗ trợ đọc số trong khu vực thiếu sáng như tủ điện, khoang máy hoặc khu vực sửa chữa có điều kiện quan sát hạn chế.

Total Meter SM145E còn có chức năng thông mạch bằng tín hiệu âm thanh. Khi điện trở giữa hai điểm nhỏ hơn 70±10Ω, còi sẽ phát tín hiệu để người dùng nhận biết nhanh trạng thái dẫn điện mà không cần liên tục nhìn vào màn hình. Tính năng này hữu ích khi rà dây, kiểm tra đầu nối hoặc xác định nhanh đường mạch có bị gián đoạn hay không, trong khi việc xác định nguyên nhân hư hỏng vẫn cần kết hợp thêm các phép đo khác.

Với khả năng thực hiện nhiều phép đo điện cơ bản trên cùng một thiết bị, Total Meter SM145E là lựa chọn phù hợp cho thợ điện, kỹ thuật viên điện tử và người dùng cần kiểm tra, bảo trì thiết bị. Thiết kế 4 1/2 số cùng các chức năng Data Hold, đèn nền và tự động tắt giúp quá trình đo thuận tiện hơn trong nhiều điều kiện làm việc. Để được tư vấn và mua Total Meter SM145E chính hãng, khách hàng có thể liên hệ Máy Đo Chuyên Dụng theo Hotline Hà Nội: 0904 810817 hoặc TP Hồ Chí Minh: 0918132242 - 0917182242.

Hướng dẫn sử dụng Total Meter SM145E

Trước khi đo, kiểm tra dây đo, đầu que và nguồn pin, đồng thời xác định đúng đại lượng cần kiểm tra để chọn cổng kết nối và chức năng tương ứng trên Total Meter SM145E.

Bước 1: Kiểm tra đồng hồ trước khi đo

Kiểm tra thân máy, dây đo và lớp cách điện, đảm bảo pin được lắp đúng cực và không sử dụng thiết bị khi dây đo hoặc vỏ máy có dấu hiệu hư hỏng.

Bước 2: Chọn chức năng đo

• Đo điện áp AC/DC: Cắm que đen vào COM, que đỏ vào V/CAP/Ω, chọn DCV hoặc ACV, bắt đầu từ thang cao nếu chưa biết giá trị cần đo rồi đặt hai que song song với hai điểm cần kiểm tra và đọc kết quả trên màn hình.
• Đo dòng điện AC/DC: Ngắt nguồn mạch, cắm que đen vào COM và que đỏ vào mA/CAP hoặc 10A theo mức dòng dự kiến, chọn DCA hoặc ACA rồi mắc đồng hồ nối tiếp với mạch trước khi cấp nguồn trở lại.
• Đo điện trở: Tắt nguồn và xả điện các tụ trong mạch, cắm que đen vào COM, que đỏ vào V/CAP/Ω, chọn thang Ω phù hợp rồi đặt hai que vào hai đầu linh kiện hoặc phần mạch cần kiểm tra.
• Đo điện dung: Xả hoàn toàn điện tích trong tụ, cắm que đen vào mA/CAP và que đỏ vào V/CAP/Ω, chọn thang điện dung rồi đặt que đo vào hai chân tụ và chờ giá trị ổn định để đọc kết quả.
• Kiểm tra thông mạch và diode: Chọn chức năng tương ứng, cắm que đen vào COM và que đỏ vào V/CAP/Ω, sau đó đặt que đo vào hai điểm cần kiểm tra hoặc hai cực diode để quan sát tín hiệu còi và giá trị hiển thị.
• Đo transistor HFE: Lắp adapter đo, chọn chế độ HFE, xác định loại NPN hoặc PNP và đúng chân B, E, C của transistor trước khi cắm vào vị trí tương ứng để đọc giá trị trên màn hình.

Bước 3: Sử dụng Data Hold và đèn nền

Nhấn HOLD để giữ giá trị đang hiển thị và nhấn lại để tiếp tục đo, đồng thời giữ phím theo hướng dẫn của máy khi cần bật đèn nền LCD ở khu vực thiếu sáng.

Bước 4: Kết thúc phép đo

Đưa que đo ra khỏi mạch, tắt máy và cất Total Meter SM145E cùng dây đo ở nơi khô ráo, tránh va đập và độ ẩm cao.

Lưu ý khi sử dụng Total Meter SM145E

• Luôn chọn đúng cổng que đo và chức năng đo trước khi kết nối với mạch.
• Khi chưa biết trước giá trị điện áp hoặc dòng điện, nên bắt đầu từ thang đo cao rồi giảm dần về thang phù hợp.
• Khi đo dòng điện, đồng hồ phải được mắc nối tiếp với mạch, không mắc song song như phép đo điện áp.
• Không để que đỏ ở cổng đo dòng khi chuyển sang đo điện áp hoặc các phép đo khác.
• Phải ngắt nguồn mạch trước khi đo điện trở, điện dung, diode hoặc thông mạch.
• Luôn xả tụ trước khi thực hiện phép đo điện dung hoặc kiểm tra điện trở trên mạch có tụ.
• Không đưa điện áp vào các chức năng Ω, điện dung, diode hoặc thông mạch.
• Không vượt giới hạn 1000V DC, 700V AC và 10A của Total Meter SM145E; thiết bị có cấp an toàn CAT II 1000V.
• Khi đo dòng trên thang 10A, nếu dòng lớn hơn 5A chỉ nên đo liên tục tối đa 10 giây và chờ ít nhất 5 phút trước lần đo tiếp theo.
• Không sử dụng máy khi dây đo, đầu que hoặc lớp cách điện bị nứt, đứt hay hư hỏng.
• Sử dụng thiết bị trong khoảng 0–40°C, 0–70%RH và bảo quản trong điều kiện -10 đến 50°C, 0–80%RH.
• Khi không sử dụng trong thời gian dài, nên tháo 3 pin CR2450 3V khỏi máy để hạn chế nguy cơ pin rò rỉ.
