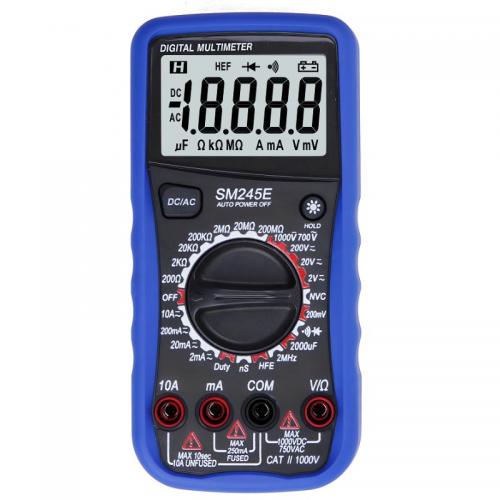

Đồng hồ vạn năng Total Meter SM245E

Mô tả sản phẩm SM245E

Đồng hồ vạn năng Total Meter SM245E được thiết kế cho thợ điện, kỹ thuật viên sửa chữa và nhân viên bảo trì cần kiểm tra nhanh nhiều thông số trên mạch điện, thiết bị điện tử. Máy đo điện áp DC đến 1000V, dòng điện đến 10A, đồng thời hỗ trợ đo điện trở, điện dung và tần số, đáp ứng từ kiểm tra nguồn, tìm nguyên nhân sự cố đến đánh giá linh kiện.

Bộ sản phẩm gồm: Máy chính, dây đo, nhíp chống tĩnh điện tháo pin.

Total Meter SM245E đo điện AC/DC đa dải, phù hợp kiểm tra từ mạch điện đến thiết bị công nghiệp

Total Meter SM245E là dòng đồng hồ vạn năng được thiết kế cho các công việc kiểm tra điện áp và dòng điện với nhiều thang đo, giúp người dùng linh hoạt khi làm việc trên các mạch điện có mức tín hiệu khác nhau. Máy đo điện áp DC từ 200mV đến 1000V, độ chính xác ±(0.05% + 1 digit) và điện áp AC từ 2V đến 700V, độ chính xác ±(0.35% + 5). Dải đo rộng giúp thợ điện, kỹ thuật viên bảo trì và kỹ sư M&E có thể kiểm tra nguồn DC, nguồn AC, mạch điều khiển hoặc hệ thống điện trong phạm vi đo cho phép mà không phải thay đổi thiết bị liên tục.

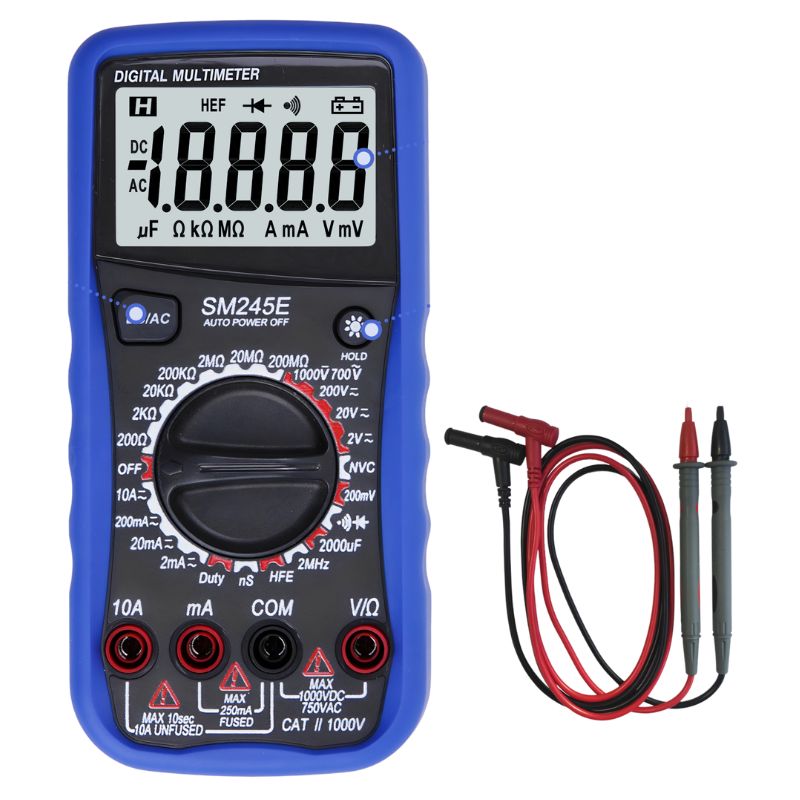

Đồng hồ vạn năng Total Meter SM245E đo điện áp DC từ 200mV đến 1000V

Máy hỗ trợ cả AC và DC trên các mức 2mA, 20mA, 200mA và 10A với độ chính xác DC đạt ±(0.05% + 1), riêng thang 10A có độ chính xác ±(0.5% + 1). Đây là nhóm phép đo hữu ích khi cần kiểm tra dòng tiêu thụ của mạch điện tử, đánh giá tải của thiết bị hoặc xác định tình trạng hoạt động bất thường sau sửa chữa. Người làm bảo trì có thể sử dụng máy để đối chiếu dòng thực tế với thông số thiết kế, từ đó khoanh vùng các vấn đề liên quan đến nguồn cấp hoặc tải.

Khi thao tác tại công trình, tủ điện hoặc khu vực kỹ thuật, khả năng chuyển đổi giữa các thang AC/DC giúp Total Meter SM245E đáp ứng nhiều bài kiểm tra trong cùng một thiết bị. Tuy nhiên, người dùng vẫn cần lựa chọn đúng chế độ đo, cổng cắm que đo và giới hạn dòng/áp trước khi thực hiện để tránh gây hư hỏng cho đồng hồ hoặc mạch cần kiểm tra.

Total Meter SM245E kiểm tra điện trở, thông mạch và điện trường không tiếp xúc

Total Meter SM245E hỗ trợ đo điện trở trên dải rộng từ 200Ω đến 200MΩ, với độ chính xác DC ±(0.05% + 1 digit). Dải đo này cho phép thiết bị phục vụ cả những phép kiểm tra điện trở thông thường trong mạch điện lẫn các trường hợp cần xác định giá trị điện trở lớn. Với kỹ thuật viên sửa chữa, kết quả đo điện trở có thể được sử dụng để đánh giá linh kiện, kiểm tra đường mạch hoặc hỗ trợ xác định vị trí bất thường trong hệ thống.

Ngoài ra, Total Meter SM245E cũng hỗ trợ xác định nhanh dây dẫn có bị đứt hay mạch có thông hay không qua chế độ kiểm tra thông mạch bằng còi. Máy phát tín hiệu cảnh báo khi điện trở của mạch nhỏ hơn khoảng 30 ± 10Ω, nhờ đó người dùng có thể tập trung vào thao tác với dây dẫn và linh kiện thay vì phải liên tục quan sát màn hình. Tính năng này đặc biệt tiện dụng với thợ điện, kỹ thuật viên điện tử và nhân viên bảo trì khi kiểm tra dây nguồn, đầu nối, cầu chì, đường mạch hoặc các điểm tiếp xúc.

Đối với những tình huống cần kiểm tra sơ bộ xem khu vực có điện hay không, Total Meter SM245E còn tích hợp chức năng phát hiện điện trường không tiếp xúc NVC. Khi đưa thiết bị đến gần dây dẫn hoặc ổ cắm, máy có thể phát tín hiệu âm thanh và hiển thị mức cảnh báo thay đổi theo cường độ điện trường phát hiện được. Đây là tính năng hỗ trợ sàng lọc nhanh trước khi tiến hành kiểm tra bằng que đo, đặc biệt hữu ích trong công việc bảo trì điện và kiểm tra sơ bộ tại hiện trường. NVC chỉ nên được xem là chức năng phát hiện điện trường, không thay thế quy trình xác nhận điện áp bằng phương pháp đo phù hợp.

Total Meter SM245E hỗ trợ đo linh kiện và tín hiệu, đáp ứng nhu cầu sửa chữa điện tử

Không chỉ phục vụ các phép đo điện cơ bản, Total Meter SM245E còn tích hợp nhiều chức năng dành cho kiểm tra linh kiện và tín hiệu điện tử. Máy đo điện dung từ 20nF đến 2000µF với khả năng tự động chuyển dải, phù hợp để kiểm tra tụ điện trong các mạch điện tử, bo mạch hoặc thiết bị cần bảo trì. Khi kết hợp với phép đo điện trở và kiểm tra diode, người dùng có thể thực hiện nhiều bước kiểm tra linh kiện ngay trên một thiết bị thay vì phải sử dụng nhiều máy đo riêng biệt.

Với tần số đo đến 2MHz, Total Meter SM245E có thể hỗ trợ kỹ thuật viên kiểm tra các tín hiệu điện trong những mạch có tần số phù hợp với giới hạn của máy. Chức năng đo độ dẫn điện (nS) và Duty (%) tiếp tục mở rộng khả năng kiểm tra đối với các mạch và tín hiệu điện tử. Đây là nhóm tính năng phù hợp hơn với kỹ thuật viên sửa chữa điện tử, kỹ thuật viên bảo trì mạch điều khiển và người làm kỹ thuật cần kiểm tra nhiều thông số trên cùng một thiết bị.

Máy cũng hỗ trợ kiểm tra diode và đo hệ số khuếch đại transistor hFE thông qua adapter. Với hFE, người dùng có thể kiểm tra hệ số khuếch đại của transistor để hỗ trợ đánh giá linh kiện trong quá trình sửa chữa. Khi kết hợp các phép đo này với chức năng HOLD, giá trị đang hiển thị có thể được giữ lại để tiện ghi chép hoặc đối chiếu. Total Meter SM245E còn có màn hình LCD lớn tích hợp đèn nền, thuận tiện khi đọc kết quả trong tủ điện, khu vực máy móc hoặc bàn sửa chữa có ánh sáng hạn chế.

Total Meter SM245E là lựa chọn phù hợp cho nhu cầu đo và kiểm tra điện trong sửa chữa, bảo trì cũng như các công việc kỹ thuật hằng ngày nhờ khả năng đo đa dạng và thao tác thuận tiện. Nếu bạn đang cần tìm một đồng hồ vạn năng đáp ứng nhiều phép đo trên cùng thiết bị, có thể liên hệ Máy Đo Chuyên Dụng qua Hotline Hà Nội: 0904 810817 hoặc TP Hồ Chí Minh: 0918132242 - 0917182242 để được tư vấn sản phẩm phù hợp.

Hướng dẫn sử dụng Total Meter SM245E

Để sử dụng Total Meter SM245E đúng cách, người dùng cần kiểm tra thiết bị, kết nối que đo đúng cổng và lựa chọn chức năng phù hợp trước mỗi phép đo.

Bước 1 – Chuẩn bị

Tắt máy, kiểm tra vỏ và dây đo, lắp 2 pin CR2450 đúng cực rồi bật thiết bị để kiểm tra màn hình.

Bước 2 – Chọn thang đo

• Khi đo điện áp DC, cắm que đen vào COM, que đỏ vào V/Ω, chọn DCV, ưu tiên thang cao khi chưa biết trước giá trị và đặt hai que đo song song với nguồn cần kiểm tra.
• Để đo điện áp AC, kết nối que đo vào COM và V/Ω, chọn ACV cùng thang đo phù hợp rồi đặt hai que đo vào hai điểm cần kiểm tra.
• Cắm que đen vào COM, que đỏ vào mA hoặc 10A tùy dòng điện, chọn AC/DC rồi mắc Total Meter SM245E nối tiếp với mạch cần đo.
• Chọn thang đo điện trở (Ω), ngắt nguồn mạch và đặt hai que đo vào hai đầu linh kiện hoặc đoạn mạch cần kiểm tra.
• Chọn chế độ kiểm tra thông mạch và diode, đặt que đo vào hai đầu đối tượng cần kiểm tra và theo dõi tiếng còi hoặc giá trị hiển thị trên màn hình.
• Chọn chức năng NVC rồi đưa phần đầu máy lại gần dây dẫn, ổ cắm hoặc khu vực cần kiểm tra để nhận biết tín hiệu điện trường.

Bước 3 – Đọc và đánh giá kết quả

Chờ giá trị trên màn hình ổn định rồi đọc thông số cùng đơn vị đo, đồng thời chú ý dấu âm hoặc ký hiệu cảnh báo nếu có.

Bước 4 – Sử dụng HOLD và đèn nền

Nhấn nhanh HOLD để giữ kết quả đo và nhấn giữ phím này để bật hoặc tắt đèn nền khi cần quan sát màn hình.

Bước 5 – Kết thúc

Rút que đo khỏi đối tượng, đưa núm chọn về vị trí phù hợp và tắt Total Meter SM245E sau khi hoàn thành phép đo.

Lưu ý khi sử dụng và bảo quản Total Meter SM245E

• Không sử dụng Total Meter SM245E vượt quá giới hạn CAT II 1000V, 1000V DC, 700V AC và 10A.
• Khi chưa xác định được giá trị cần đo, nên bắt đầu từ thang đo cao rồi giảm dần để phù hợp với tín hiệu thực tế.
• Rút que đo khỏi mạch trước khi chuyển chức năng hoặc thay đổi thang đo.
• Luôn ngắt nguồn mạch khi đo điện trở, thông mạch và diode; đồng thời xả hết điện trong tụ trước khi kiểm tra điện dung.
• Khi đo dòng điện, phải mắc đồng hồ nối tiếp với mạch và kiểm tra đúng vị trí cắm que đo trước khi cấp nguồn.
• Không sử dụng máy khi dây đo bị hở lớp cách điện, vỏ máy nứt vỡ hoặc nắp pin chưa được cố định chắc chắn.
• Khi thay pin, tắt máy, rút que đo khỏi mạch và thay đồng thời 2 pin CR2450 đúng cực.
• Bảo quản thiết bị tại nơi khô ráo, tránh ẩm, bụi, ánh nắng trực tiếp và va đập mạnh.
• Nếu không sử dụng trong thời gian dài, nên tháo pin để hạn chế nguy cơ rò rỉ và ảnh hưởng đến mạch bên trong.
