Đồng hồ đo kiểm tra ắc quy Hioki BT3564 là bộ kiểm tra pin có điện áp đến 1000V, bộ kiểm tra pin điện áp cao giúp thực hiện đo bộ pin EV và PHEV, đảm bảo đo nhanh với độ chính xác cao.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY KIỂM TRA PIN HIOKI BT3564

Đo các gói pin điện áp cao lên đến 1000V
Thử nghiệm dây chuyền sản xuất các gói pin điện áp cao cho EV, PHEV
Phạm vi kháng nội bộ 0,1 μΩ đến 3000 (tổng điện trở gói, điện trở thanh cái)
BT3564 là thiết bị kiểm tra ắc quy Hioki có chức năng giảm tia lửa giúp đảm bảo thực hiện đo lường an toàn hơn.

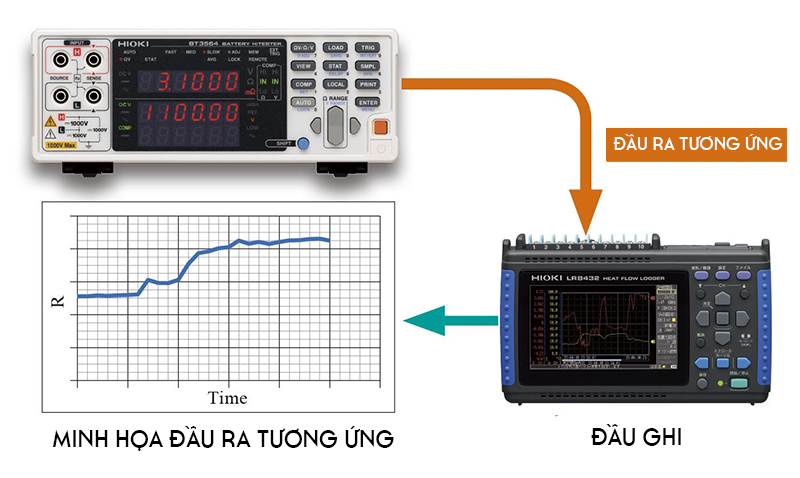

Chức năng đầu ra tương tự. Kết hợp nó với một máy ghi âm hoặc logger để theo dõi tổng giá trị điện trở như kiểm tra độ rung mở rộng hoặc đánh giá pin và theo dõi sự thay đổi điện trở do nhiệt độ, độ ẩm hoặc các thay đổi môi trường khác.
Chức năng kiểm tra tiếp điểm sẽ tự động chuyển sang chế độ đo ngay khi xác nhận tiếp xúc giữa đầu dò và cực của bộ pin.
Đầu dò đo tùy chọn có sẵn cho pin 1000 V và pin điện áp cao dễ dàng đo lường.

Đồng hồ đo kiểm tra ắc quy Hioki BT3564

THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ KIỂM TRA PIN HIOKI BT3564

Điện áp tối đa dùng:
- Điện áp đầu vào định mức ± 1000 VDC
- Tối đa 1000 VDC. điện áp định mức đến trái đất
Dải đo điện trở:
- 3 mΩ (hiển thị tối đa 3,1000 mΩ, độ phân giải 0,1 μΩ) đến 3 kΩ (hiển thị tối đa 3,1000 kΩ, độ phân giải 0,1), 7 phạm vi
- Độ chính xác: ± 0,5% rdg. ± 5 dgt. (Phạm vi 30 mΩ đến 3 kΩ), ± 0,5% rdg. ± 10 dgt. (Phạm vi 3 mΩ)
- Kiểm tra tần số nguồn: 1 kHz ± 0,2 Hz, dòng thử nghiệm: 100 mA (phạm vi 3 mΩ) đến 10 A (phạm vi 3.000 kΩ)
- Điện áp đầu cực mở: đỉnh 25 V (phạm vi 3/30 m30), đỉnh 7 V (phạm vi 300 mΩ), đỉnh 4 V (phạm vi 3 Ω đến 3.000 kΩ)
Dải đo điện áp:
- 10 V DC (độ phân giải: 10 PhaV) đến 1000V DC (độ phân giải: 1 m V), 3 phạm vi
- Độ chính xác: ± 0,01% rdg. ± 3 dgt.
Hiển thị: 31000 chữ số đầy đủ (điện trở), 999999 chữ số đầy đủ (điện áp, dải 1000 V: 999999 hoặc 110000), đèn LED
Tỉ lệ mẫu: FAST: 12 ms, MEDIUM: 35 ms, SLOW: 253 ms
(Kiểu., Thời gian lấy mẫu phụ thuộc vào cài đặt và chức năng tần số cung cấp.)
Tổng thời gian đo: Thời gian đáp ứng + thời gian lấy mẫu (Thời gian đáp ứng cho cả điện trở và điện áp là giá trị tham chiếu khoảng 700 ms, tùy thuộc vào đối tượng đo.)
Chức năng so sánh:
- Kết quả phán đoán: Hi / IN / Lo (điện trở và điện áp được đánh giá độc lập)
- Cài đặt: Giới hạn trên và dưới, Độ lệch (%) từ giá trị tham chiếu
- Kết quả logic ANDed: PASS / FAIL, tính toán logic VÀ của kết quả phán đoán điện trở và điện áp.
- Hiển thị kết quả, tiếng bíp hoặc đầu ra I / O bên ngoài (bộ thu mở, tối đa 35 V, 50 mA DC).
Đầu ra tương ứng: Điện trở đo được (giá trị hiển thị, từ 0 đến 3,1 V DC)
Giao diện: I / O ngoài, RS-232C, Máy in (RS-232C), GP-IB
Nguồn điện: 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA.
Kích thước và khối lượng: 215 mm (8.46 in) W × 80 mm (3.29 in) H × 295 mm (12.95 in) D, 2.4 kg (84.7 oz)
Phụ kiện: Hướng dẫn sử dụng × 1, Dây nguồn × 1, Phòng ngừa vận hành × 1
