Đồng hồ đo kiểm tra ắc quy Hioki BT3562-01

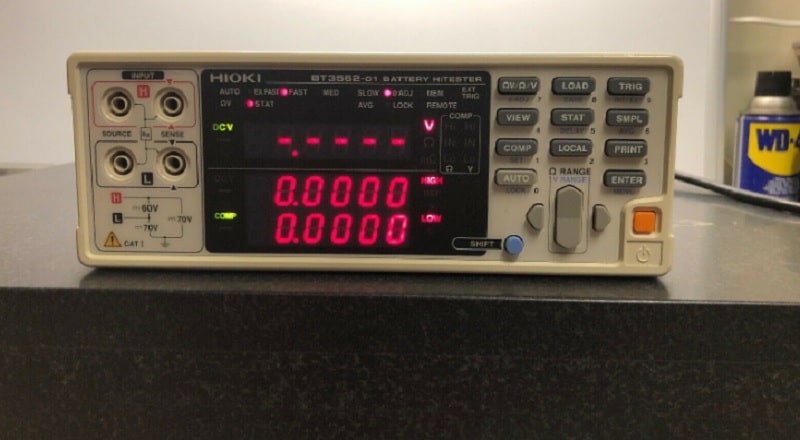

Đồng hồ đo kiểm tra ắc quy Hioki BT3562-01 là thiết bị kiểm tra pin DC 3 mΩ đến 3000 Ω / 60V để kiểm tra dây chuyền sản xuất các bộ pin và mô-đun. Ngoài ra, thiết bị cũng hỗ trợ đo đồng thời tốc độ cao của điện trở trong và điện áp pin cho các dây chuyền sản xuất ngày càng mở rộng của pin điện trở thấp lithium-ion ngày càng lớn và các bộ pin khác cho các ứng dụng điện áp cao. BT3562 có thể đo điện áp và điện trở của pin cỡ đồng xu với pin lớn đến 60V gần như đồng thời do thời gian đáp ứng nhanh của chúng.

ĐẶC ĐIỂM QUAN TRỌNG CỦA THIẾT BỊ KIỂM TRA ẮC QUY HIOKI BT3562-01

• Hioki BT3562 là đồng hồ đo kiểm tra ắc quy có khả năng đo điện áp của bộ pin lên tới 60 V (BT3562)
• Thử nghiệm dây chuyền sản xuất các bộ pin điện áp cao và các mô-đun pin
• Thử nghiệm tế bào lớn (sức đề kháng thấp)
• Lựa chọn giao diện PC cho hoạt động từ xa đầy đủ. Lưu ý: Các giá trị ngưỡng so sánh phụ thuộc vào nhà sản xuất pin, loại và dung lượng và những giá trị này phải được thiết lập bởi người dùng.
• BT3562-01 cũng là dụng cụ kiểm tra pin tích hợp hệ thống GP-IB và đầu ra tương ứng
• Lý tưởng cho các phép đo điện áp di động có độ chính xác cao (với độ chính xác 0,01% số đọc)

Các ứng dụng:

• Đo lường nghiên cứu và phát triển pin

THÔNG SỐ KỸ THUẬT CỦA ĐỒNG HỒ KIỂM TRA ẮC QUY HIOKI BT3562-01

• Điện áp đo tối đa dùng:
  • Điện áp đầu vào định mức ± 60 VDC
  • Tối đa 70 VDC. điện áp định mức đến trái đất
• Dải đo điện trở:
  • 3 mΩ (Hiển thị tối đa 3.1000 mΩ, độ phân giải 0.1) đến 3000 (Hiển thị tối đa 3100.0 Ω, độ phân giải 100 mΩ), 7 phạm vi
  • Độ chính xác: 30 mΩ đến 3000 Ω phạm vi, ± 0,5% rdg. ± 5 dgt. (Thêm ± 3 dgt. Đối với EX.FAST hoặc ± 2 dgt. Đối với NHANH CHÓNG và TRUNG BÌNH)
  • Phạm vi 3 mΩ, ± 0,5% rdg. ± 10 dgt. (Thêm ± 30 dgt. Đối với EX.FAST, hoặc ± 10 dgt. Đối với NHANH CHÓNG, hoặc ± 5 dgt đối với TRUNG TÂM)
  • Kiểm tra tần số nguồn: 1 kHz ± 0,2 Hz, dòng thử nghiệm: 100 mA (phạm vi 3 mΩ) đến 10 A (phạm vi 3000)
  • Điện áp mạch mở: đỉnh 25 V (phạm vi 3/30 mΩ), đỉnh 7 V (phạm vi 300 mΩ), đỉnh 4 V (phạm vi 3 đến 3000)
• Dải đo điện áp: 6 VDC (độ phân giải 10 V) đến 60 VDC (độ phân giải 100 V), 2 phạm vi
• Hiển thị: 31000 chữ số đầy đủ (điện trở), 600000 chữ số đầy đủ (điện áp), đèn LED
• Tỉ lệ mẫu:
  • Bốn bước, 4 ms (Thêm FAST), 12 ms (FAST), 35 ms (Trung bình), 150 ms (Chậm)
  • (Kiểu., Thời gian lấy mẫu phụ thuộc vào cài đặt và chức năng tần số cung cấp.)
• Thời gian đo:
  • Thời gian đáp ứng + tốc độ lấy mẫu, khoảng. 10 ms cho các phép đo
  • (Thời gian đáp ứng phụ thuộc vào giá trị tham chiếu và đối tượng đo.)
• Chức năng so sánh:
  • Kết quả phán đoán: Hi / IN / Lo (điện trở và điện áp được đánh giá độc lập)
  • Cài đặt: Giới hạn trên và dưới, Độ lệch (%) từ giá trị tham chiếu
  • Kết quả logic ANDed: PASS / FAIL, tính toán logic VÀ của kết quả phán đoán điện trở và điện áp.
  • Hiển thị kết quả, tiếng bíp hoặc đầu ra I / O bên ngoài, Bộ thu mở (tối đa 35 V, 50 mA DC).
• Đầu ra analog: Điện trở đo được (giá trị được hiển thị, từ 0 đến 3,1 V DC, chỉ các kiểu hậu tố -01)
• Giao diện: I / O ngoài, RS-232C, Máy in (RS-232C), GP-IB
• Nguồn điện: 100 đến 240 VAC, 50/60 Hz, tối đa 30 VA.
• Kích thước và khối lượng: 215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
• Phụ kiện: hướng dẫn sử dụng ×1, dây nguồn ×1
