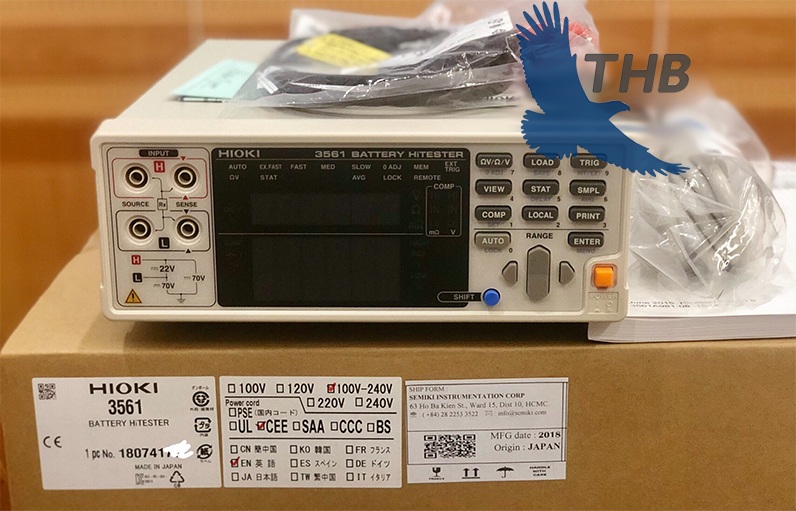

Đồng hồ đo kiểm tra ắc quy Hioki BT3561-01

Đồng hồ đo kiểm tra ắc quy Hioki BT3561-01 là bộ kiểm tra pin để kiểm tra dây chuyền sản xuất tốc độ cao cho các bộ pin nhỏ cho thiết bị di động. Máy kiểm tra pin để bàn Hioki hỗ trợ đo đồng thời tốc độ cao của điện trở trong và điện áp pin cho các dây chuyền sản xuất ngày càng mở rộng của pin điện trở thấp lithium-ion ngày càng lớn và các bộ pin khác cho các ứng dụng điện áp cao.

ĐẶC ĐIỂM QUAN TRỌNG CỦA THIẾT BỊ KIỂM TRA PIN HIOKI BT3561-01

• Hioki 3561-01 là máy kiểm tra điện trở trong pin 300 mΩ đến 3Ω / 20V phạm vi rộng để thử nghiệm dây chuyền sản xuất tốc độ cao của pin thứ cấp nhỏ.
• Model BT3561-01 được tích hợp giao diện GP-IB
• Thử nghiệm tốc độ cao cho dây chuyền sản xuất các bộ pin nhỏ cho các thiết bị liên lạc di động và di động
• Hioki BT3561-01 là thiết bị kiểm tra bình ắc quy đo điện trở trong và điện áp pin
• Để kiểm soát quá trình, chẳng hạn như trong dây chuyền lắp ráp tự động tốc độ cao
• Lưu ý: Các giá trị ngưỡng so sánh phụ thuộc vào nhà sản xuất pin, loại và dung lượng và những giá trị này phải được thiết lập bởi người dùng

THÔNG SỐ KỸ THUẬT CỦA DỤNG CỤ ĐO HIOKI BT3561-01

• Điện áp tối đa dùng:
  • ± 22 V DC
  • Điện áp định mức tối đa ± 70 V DC trên mặt đất
• Dải đo điện trở: 300 mΩ (hiển thị tối đa 310,00 mΩ, độ phân giải 10 μΩ) đến 3 (hiển thị tối đa 3.1000, độ phân giải 100 μΩ), 2 phạm vi
• Độ chính xác: ± 0,5% rdg. ± 5 dgt. (Thêm ± 3 dgt. Đối với EX.FAST hoặc ± 2 dgt. Đối với NHANH CHÓNG và TRUNG BÌNH)
• Kiểm tra tần số nguồn: 1 kHz ± 0,2 Hz, dòng thử nghiệm: 10 mA (phạm vi 300 mΩ), 1 mA (phạm vi 3)
• Thiết bị đầu cuối mở Điện áp: đỉnh 7 V
• Dải đo điện áp: DC 20 V, độ phân giải 0,1 mV, Độ chính xác: ± 0,01% rdg. ± 3 dgt. (Thêm ± 3 dgt. Đối với EX.FAST hoặc ± 2 dgt. Đối với NHANH CHÓNG và TRUNG BÌNH)
• Hiển thị: 31000 chữ số đầy đủ (điện trở), 199999 chữ số đầy đủ (điện áp), đèn LED
• Tỉ lệ mẫu: Bốn bước, 4 ms (Thêm FAST), 12 ms (FAST), 35 ms (Trung bình), 150 ms (Chậm)
• (Kiểu., Thời gian lấy mẫu phụ thuộc vào cài đặt và chức năng tần số cung cấp.)
• Thời gian đo:
  • Thời gian đáp ứng + tốc độ lấy mẫu, khoảng. 3 ms cho các phép đo
  • (Thời gian đáp ứng phụ thuộc vào giá trị tham chiếu và đối tượng đo.)
  • Chức năng so sánh:
• Kết quả phán đoán: Hi / IN / Lo (điện trở và điện áp được đánh giá độc lập)
• Cài đặt: Giới hạn trên và dưới, Độ lệch (%) từ giá trị tham chiếu
• Kết quả logic ANDed: PASS / FAIL, tính toán logic VÀ của kết quả phán đoán điện trở và điện áp.
• Hiển thị kết quả, tiếng bíp hoặc đầu ra I / O bên ngoài, Bộ thu mở (tối đa 35 V, 50 mA DC).
• Giao diện: I / O ngoài, RS-232C, Máy in (RS-232C), GP-IB
• Nguồn điện: 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA.
• Kích thước và khối lượng: 215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
• Phụ kiện: Hướng dẫn sử dụng × 1, Dây nguồn × 1
