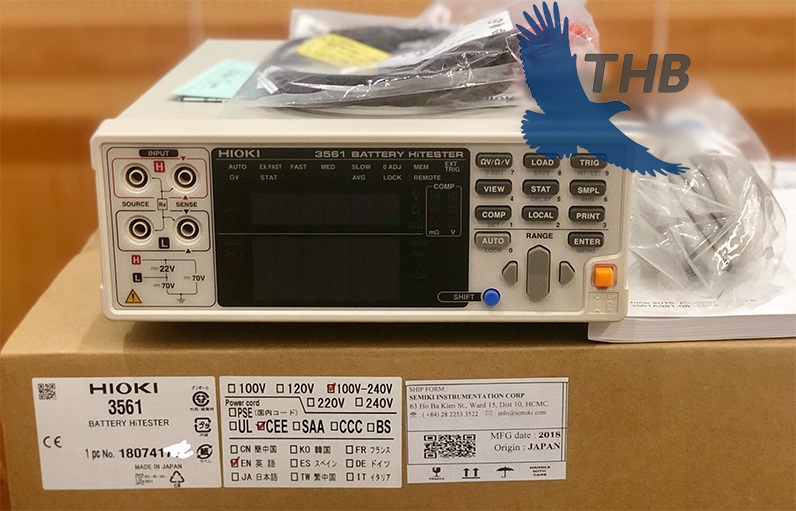

Đồng hồ đo kiểm tra ắc quy Hioki BT3561

Được sản xuất trên dây chuyền hiện đại, thuộc thương hiệu Hioki, đồng hồ đo kiểm tra ắc quy Hioki BT3561 giúp đảm bảo kiểm tra dây chuyền sản xuất tốc độ cao cho các bộ pin nhỏ cho thiết bị di động. Đồng thời, nó giúp máy kiểm tra điện trở trong pin 300 mΩ đến 3Ω / 20V phạm vi rộng để thử nghiệm dây chuyền sản xuất tốc độ cao của pin thứ cấp nhỏ.

ĐẶC ĐIỂM QUAN TRỌNG CỦA THIẾT BỊ KIỂM TRA PIN HIOKI BT3561

Đồng hồ đo kiểm tra ắc quy Hioki BT3561 phù hợp với dây chuyền sản xuất pin thứ cấp được sử dụng trong điện thoại thông minh và máy tính xách tay. Nó có điện áp đầu vào là DC ± 22V và điện áp định mức tối đa đến trái đất là DC ± 70V. Nó mang đến nhiều điểm nổi bật có thể kể đến như sau:

• Thử nghiệm tốc độ cao cho dây chuyền sản xuất các bộ pin nhỏ cho các thiết bị liên lạc di động và di động
• BT3561 là đồng hồ đo kiểm tra ắc quy hioki có khả năng đo điện trở trong và điện áp pin.
• Để kiểm soát quá trình, chẳng hạn như trong dây chuyền lắp ráp tự động tốc độ cao
• Phản hồi nhanh 10 ms và thời gian lấy mẫu 8 ms cho các phép đo tốc độ cao
• Phạm vi từ 3 mΩ đến 3000 (với BT3563 và BT3562) hỗ trợ kích thước đồng xu cho pin lớn
• Lưu ý: Các giá trị ngưỡng so sánh phụ thuộc vào nhà sản xuất pin, loại và dung lượng và những giá trị này phải được thiết lập bởi người dùng

THÔNG SỐ KỸ THUẬT CỦA DỤNG CỤ ĐO HIOKI BT3561

• Điện áp tối đa dùng:
  • ± 22 V DC
  • Điện áp định mức tối đa ± 70 V DC trên mặt đất
• Dải đo điện trở:
  • 300 mΩ (hiển thị tối đa 310,00 mΩ, độ phân giải 10 μΩ) đến 3 (hiển thị tối đa 3.1000, độ phân giải 100 μΩ), 2 phạm vi
  • Độ chính xác: ± 0,5% rdg. ± 5 dgt. (Thêm ± 3 dgt. Đối với EX.FAST hoặc ± 2 dgt. Đối với NHANH CHÓNG và TRUNG BÌNH)
  • Kiểm tra tần số nguồn: 1 kHz ± 0,2 Hz, dòng thử nghiệm: 10 mA (phạm vi 300 mΩ), 1 mA (phạm vi 3)
  • Thiết bị đầu cuối mở Điện áp: đỉnh 7 V
• Dải đo điện áp: DC 20 V, độ phân giải 0,1 mV, Độ chính xác: ± 0,01% rdg. ± 3 dgt. (Thêm ± 3 dgt. Đối với EX.FAST hoặc ± 2 dgt. Đối với FAST và MEDIUM)
• Hiển thị: 31000 chữ số đầy đủ (điện trở), 199999 chữ số đầy đủ (điện áp), đèn LED
• Tỉ lệ mẫu: Bốn bước, 4 ms (Thêm FAST), 12 ms (FAST), 35 ms (Trung bình), 150 ms (Chậm)
• (Kiểu., Thời gian lấy mẫu phụ thuộc vào cài đặt và chức năng tần số cung cấp.)
• Thời gian đo:
  • Thời gian đáp ứng + tốc độ lấy mẫu, khoảng. 3 ms cho các phép đo
  • (Thời gian đáp ứng phụ thuộc vào giá trị tham chiếu và đối tượng đo.)
• Chức năng so sánh:
  • Kết quả phán đoán: Hi / IN / Lo (điện trở và điện áp được đánh giá độc lập)
  • Cài đặt: Giới hạn trên và dưới, Độ lệch (%) từ giá trị tham chiếu
  • Kết quả logic ANDed: PASS / FAIL, tính toán logic VÀ của kết quả phán đoán điện trở và điện áp.
  • Hiển thị kết quả, tiếng bíp hoặc đầu ra I / O bên ngoài, Bộ thu mở (tối đa 35 V, 50 mA DC).
• Giao diện: I / O ngoài, RS-232C, Máy in (RS-232C)
• Nguồn điện: 100 đến 240 V AC, 50/60 Hz, tối đa 30 VA.
• Kích thước và khối lượng: 215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
• Phụ kiện: Hướng dẫn sử dụng × 1, Dây nguồn × 1
