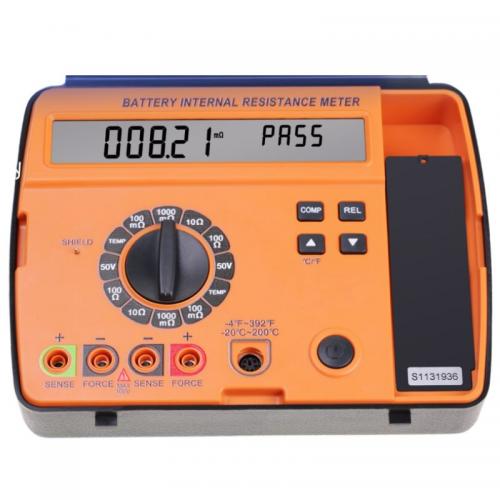

Máy đo điện trở trong của pin Total Meter SM8126plus

Mô tả sản phẩm SM8126plus

Máy đo điện trở trong của pin Total Meter SM8126plus nổi bật với độ phân giải 0,01mΩ, hỗ trợ kiểm tra các loại pin có điện trở thấp, đặc biệt phù hợp với pin dung lượng lớn. Thiết bị sử dụng sóng sin 1kHz, đo điện áp tối đa 100V và nhiệt độ từ -20 đến 200°C, đáp ứng nhu cầu kiểm tra pin trong sửa chữa, bảo trì và đánh giá chất lượng.

Total Meter SM8126plus hỗ trợ sàng lọc cell với độ phân giải 0,01mΩ

Total Meter SM8126plus là dòng máy đo điện trở thấp được thiết kế chuyên cho công việc kiểm tra điện trở trong của pin với 4 thang đo gồm 100mΩ, 1000mΩ, 10Ω và 100Ω. Độ phân giải thấp nhất đạt 0,01mΩ cùng độ chính xác đạt ±(4% + 2 chữ số), có hiệu lực từ 0,1% toàn thang đophù hợp với những phép đo cần nhận biết chênh lệch rất nhỏ về điện trở, đặc biệt khi kiểm tra các cell pin dung lượng lớn.

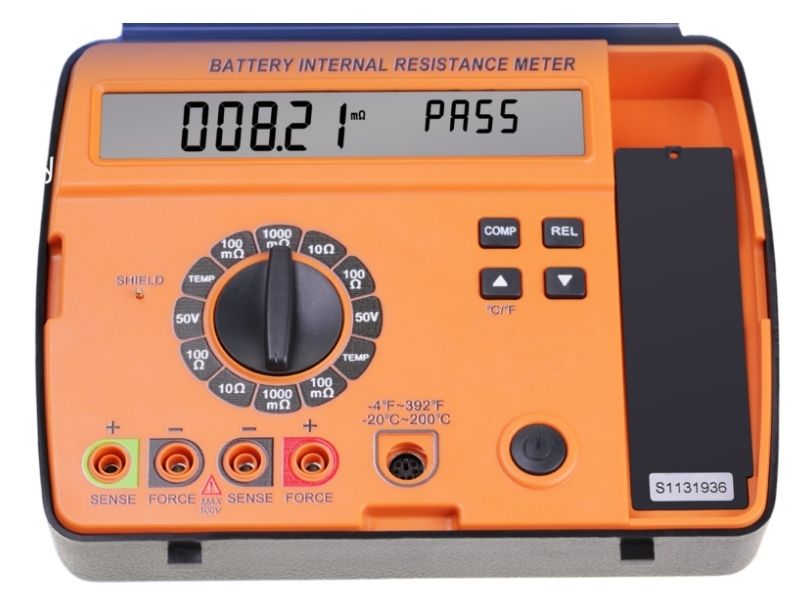

Total Meter SM8126plus đo điện trở thấp với 4 dây đo tiếp điểm kép tiện lợi

Phép đo sử dụng tín hiệu sóng sin 1kHz kết hợp bút đo 4 dây tiếp điểm kép. Cấu hình này hạn chế ảnh hưởng của điện trở dây đo và tiếp xúc trong quá trình đo. Khi kiểm tra từng cell, người dùng có thể đặt đầu đo trực tiếp lên hai cực pin để lấy giá trị điện trở trong phục vụ đánh giá và so sánh giữa các cell.

Total Meter SM8126plus còn có phím COMP để thiết lập giới hạn điện trở trong. Giá trị đo được có thể đối chiếu với ngưỡng đã cài đặt và màn hình hiển thị PASS khi thông số đáp ứng điều kiện đặt ra. Đây là tính năng hữu ích trong khâu QC đầu vào, kiểm tra số lượng lớn cell hoặc phân loại cell trước khi ghép thành pack pin.

Dải đo từ 100mΩ đến 100Ωmở rộng phạm vi sử dụng của máy trong nhiều tình huống kiểm tra. Độ phân giải 0,01mΩ đặc biệt phù hợp khi cần phân biệt những cell có điện trở trong thấp, trong khi các thang 10Ω và 100Ω đáp ứng những trường hợp có giá trị điện trở cao hơn. Bút đo tiếp điểm kép cũng thuận tiện khi thao tác trên cell có bản cực nhỏ.

Total Meter SM8126plus đo điện áp và nhiệt độ trong cùng một thiết bị

Total Meter SM8126plus có khả năng đo điện áp với dải 50V, mức tối đa 100V. Thông số này cho phép kiểm tra điện áp của cell hoặc bộ pin nằm trong giới hạn đo, bổ sung dữ liệu khi đánh giá tình trạng pin trong sửa chữa và bảo trì. Việc kiểm tra điện trở trong và điện áp trên cùng một thiết bị cũng thuận tiện khi cần đối chiếu thông số giữa các cell trước khi đóng pack.

Phần đo nhiệt độ sử dụng cảm biến hồng ngoại không tiếp xúc, hỗ trợ dải -20 đến 200°C và chuyển đổi giữa °C/°F. Khi kiểm tra pin xe điện, xe đạp điện, dụng cụ cầm tay hoặc hệ thống ắc quy, kỹ thuật viên có thể kiểm tra nhiệt độ bề mặt pin mà không cần chạm trực tiếp vào cell.

Thiết kế đo đa thông số của Total Meter SM8126plus phù hợp với nhiều công việc thực tế như kiểm tra cell trước khi ghép pack, sàng lọc pin tại khâu QC, tìm cell có giá trị điện trở hoặc điện áp bất thường trong quá trình sửa chữa, kiểm tra định kỳ hệ thống ắc quy. Ngoài ra, máy sử dụng pin lithium ternary 14500 có thể sạc lại, thuận tiện cho kỹ thuật viên mang theo khi kiểm tra tại xưởng, kho hoặc hiện trường.

Total Meter SM8126plus là lựa chọn phù hợp cho nhu cầu kiểm tra điện trở trong pin với độ phân giải 0,01mΩ, đồng thời hỗ trợ đo điện áp và nhiệt độ trên cùng thiết bị. Máy đáp ứng tốt các công việc kiểm tra cell, QC, phân loại trước khi ghép pack và bảo trì pin. Nếu cần tìm mua Total Meter SM8126plus chính hãng, bạn có thể liên hệ Máy Đo Chuyên Dụng qua Hotline Hà Nội: 0904 810817 hoặc TP Hồ Chí Minh: 0918132242 - 0917182242 để được tư vấn sản phẩm phù hợp với nhu cầu sử dụng.

Hướng dẫn sử dụng Total Meter SM8126plus

Bước 1: Bật máy

Nhấn nút ON/OFF để khởi động Total Meter SM8126plus và kiểm tra trạng thái nguồn trước khi thực hiện phép đo.

Bước 2: Kết nối bút đo

Cắm đúng các đầu SENSE/FORCE của bút đo 4 dây vào các cổng tương ứng trên máy, bảo đảm kết nối chắc chắn trước khi đo.

Bước 3: Chọn chức năng

Xoay núm về dải đo điện trở trong 100mΩ, 1000mΩ, 10Ω, 100Ω, vị trí 50V để đo điện áp hoặc TEMP để đo nhiệt độ.

Bước 4: Cài ngưỡng COMP

Khi cần phân loại cell theo mức điện trở, nhấn COMP và sử dụng phím ▲/▼ để thiết lập giới hạn trên, dưới theo tiêu chí kiểm tra.

Bước 5: Tiến hành đo

Với điện trở trong và điện áp, đặt hai đầu bút đo tiếp xúc đúng với hai cực của pin; khi đo nhiệt độ, hướng cảm biến hồng ngoại vào bề mặt cần kiểm tra.

Bước 6: Đọc giá trị

Quan sát thông số hiển thị trên màn hình theo đơn vị mΩ, V hoặc °C/°F và kiểm tra trạng thái PASS khi sử dụng chức năng COMP.

Bước 7: Tắt và bảo quản

Nhấn ON/OFF để tắt máy, sau đó tháo bút đo và bảo quản thiết bị ở nơi khô ráo, tránh va đập và bụi bẩn.

Lưu ý khi sử dụng Total Meter SM8126plus

• Không đo nguồn hoặc bộ pin vượt quá giới hạn điện áp cho phép của thiết bị; dải đo là 50V và mức tối đa 100V.
• Khi đo điện trở trong, bảo đảm đầu bút tiếp xúc trực tiếp và ổn định với cực pin để hạn chế ảnh hưởng từ tiếp xúc không tốt.
• Không để bụi bẩn bám trên khu vực cảm biến hồng ngoại và tránh va đập trực tiếp vào bộ phận này.
• Sử dụng đúng loại pin lithium ternary 14500 và bộ sạc phù hợp với thiết bị.
• Không tự ý tháo máy hoặc sửa chữa khi thiết bị có dấu hiệu hoạt động bất thường; nên kiểm tra bởi người có chuyên môn.
