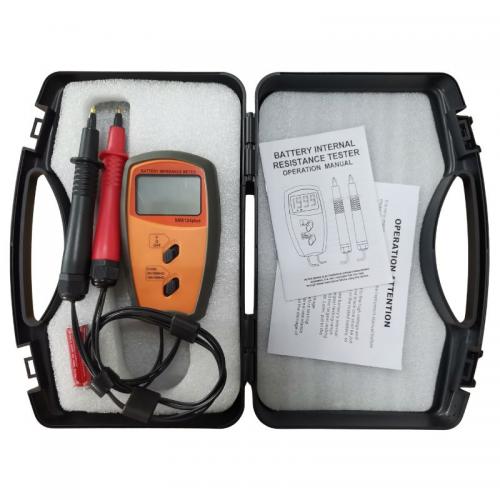

Máy đo điện trở trong của pin Total Meter SM8124plus

Mô tả sản phẩm SM8124plus

Total Meter SM8124plus nổi bật với khả năng đo điện trở trong ở mức thấp, độ phân giải đạt 0,1mΩ tại thang 1–199,9mΩ. Thiết bị còn hỗ trợ đo điện áp tổng từ 0 đến 100V với độ phân giải tối đa 1mV ở thang điện áp thấp. Nhờ kết hợp hai thông số trong cùng một thiết bị, máy có thể hỗ trợ kỹ thuật viên kiểm tra và theo dõi tình trạng pin, ắc quy trong quá trình sử dụng.

Total Meter SM8124plus đo điện trở trong với độ phân giải đến 0,1mΩ

Total Meter SM8124plus là máy đo điện trở thấp sử dụng dòng điện xoay chiều không đổi 1kHz kết hợp phương pháp đo 4 dây khi kiểm tra điện trở trong. Cách đo này hạn chế ảnh hưởng của điện trở dây đo, phù hợp khi cần đối chiếu giá trị giữa các cell hoặc kiểm tra pin trước khi lắp thành pack.

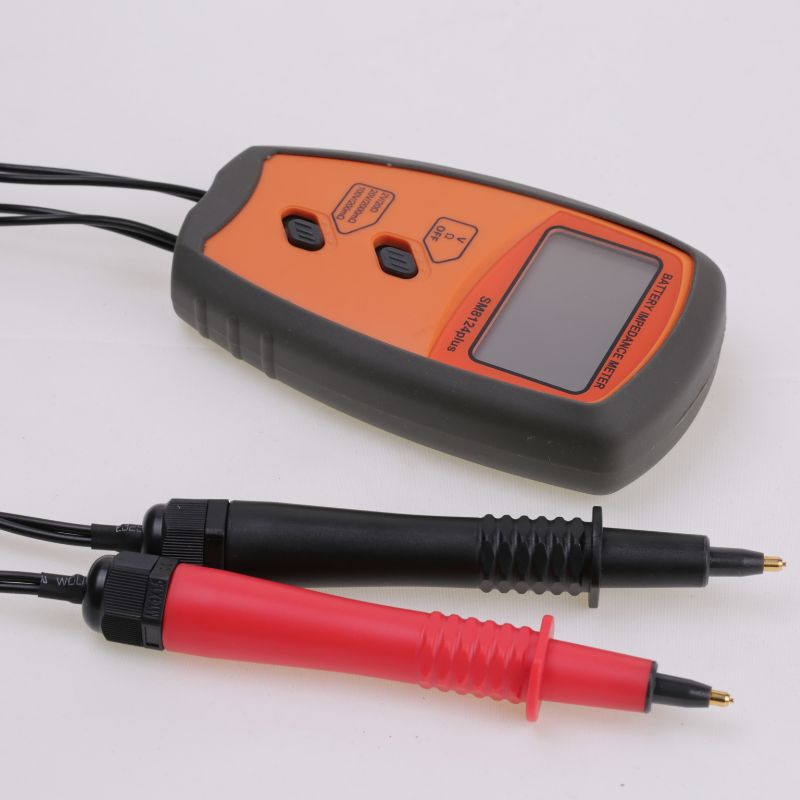

Total Meter SM8124plus đo điện trở thấp dải 1mΩ - 19.99Ω

Máy có 3 thang đo điện trở gồm 1–199,9mΩ, 200–1999mΩ và 2–19,99Ω, tương ứng độ phân giải 0,1mΩ, 1mΩ và 10mΩ. Thang đo thấp cho phép nhận biết những chênh lệch nhỏ về điện trở giữa các cell, trong khi các thang cao hơn đáp ứng những trường hợp có giá trị điện trở lớn hơn. Độ chính xác đo điện trở trong đạt ±(5% giá trị đọc + 1 chữ số).

Để đo, đầu dò cần tiếp xúc trực tiếp với hai cực của pin và hạn chế nối qua dây trung gian. Đầu dò dạng lò xo nên chỉ cần lực nhấn vừa phải để tạo tiếp xúc ổn định. Cách thao tác này thuận tiện khi kỹ thuật viên kiểm tra từng cell trong quá trình sửa chữa, phân loại hoặc lắp ráp pack pin.

Total Meter SM8124plus kiểm tra pin và ắc quy với dải điện áp đến 100V

Không chỉ đo điện trở trong, Total Meter SM8124plus còn kiểm tra được điện áp tổng từ 0–100V. Máy có 3 mức đo 0–1.999V, 2V–19.99V, 20V–100V cùng độ phân giải lần lượt là 1mV, 10mV và 100mV tương ứng với từng khoảng điện áp, độ chính xác đạt ±(1% giá trị đọc + 1 chữ số). Nhờ vậy, thiết bị có thể dùng để kiểm tra từ từng pin đến các bộ pin, ắc quy có điện áp nằm trong giới hạn đo.

Thiết bị có thể sử dụng với pin lithium-ion, Ni-MH, zinc-manganese và ắc quy chì-axit, bao gồm cả pin đơn và bộ pin. Việc tích hợp hai phép đo trên cùng thiết bị thuận tiện cho các công việc kiểm tra đầu vào, bảo trì ắc quy hoặc đánh giá tình trạng từng cell trước khi ghép nối.

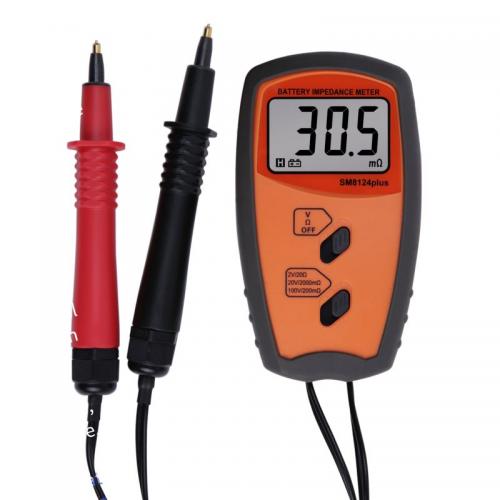

Ngoài ra, bảng điều khiển thiết kế dạng núm xoay để lựa chọn V, Ω hoặc OFF và chọn thang đo tương ứng. Khi giá trị vượt quá thang đang chọn, màn hình hiển thị “1” để người dùng nhận biết và chuyển sang thang đo phù hợp.

Với khả năng đo đồng thời điện áp và điện trở trong, Total Meter SM8124plus mang đến giải pháp kiểm tra gọn trong một thiết bị, thuận tiện cho kỹ thuật viên khi làm việc với pin và ắc quy. Để mua Total Meter SM8124plus chính hãng và được hỗ trợ thêm về sản phẩm, khách hàng có thể liên hệ Máy Đo Chuyên Dụng qua Hotline Hà Nội: 0904 810817 hoặc TP Hồ Chí Minh: 0918132242 - 0917182242.

Hướng dẫn sử dụng nhanh Total Meter SM8124plus

Trước khi đo, lắp một viên pin 9V đúng cực vào khoang pin phía sau máy và đóng nắp chắc chắn, sau đó thực hiện lần lượt các bước sau:

Bước 1: Xoay công tắc về Ω để đo điện trở trong hoặc V để kiểm tra điện áp của pin.

Bước 2: Khi đo điện trở trong, chọn thang 200mΩ trước rồi đặt hai đầu đầu dò tiếp xúc trực tiếp với hai cực của pin cần kiểm tra.

Bước 3: Nếu màn hình hiển thị “1”, lần lượt chuyển sang thang 2000mΩ rồi 20Ω cho đến khi giá trị đo nằm trong phạm vi của thang đang chọn.

Bước 4: Khi đo điện áp, chọn thang lớn hơn điện áp định mức của pin; nếu chưa biết giá trị, bắt đầu từ 100V, sau đó chuyển xuống 20V hoặc 2V khi kết quả nằm trong giới hạn của thang thấp hơn.

Bước 5: Đặt que đỏ vào cực dương và que đen vào cực âm của pin, sau đó quan sát giá trị điện áp hiển thị trên màn hình LCD.

Bước 6: Nếu màn hình xuất hiện “1” khi đo điện áp, ngắt đầu dò và chuyển sang thang đo lớn hơn trước khi tiếp tục.

Bước 7: Sau khi hoàn tất phép đo, nhấc đầu dò khỏi pin và xoay công tắc về OFF để tắt Total Meter SM8124plus.

Lưu ý khi sử dụng Total Meter SM8124plus

• Không đo nguồn có điện áp vượt quá 100V để tránh gây hư hỏng thiết bị.
• Khi chưa xác định được điện áp cần đo, nên bắt đầu ở thang 100V rồi mới chuyển xuống thang thấp hơn.
• Khi đo điện trở trong, đặt đầu dò trực tiếp lên hai cực pin và không nối qua dây dẫn trung gian để hạn chế ảnh hưởng của điện trở dây.
• Với phép đo điện áp, nối đầu đỏ với cực dương và đầu đen với cực âm của pin.

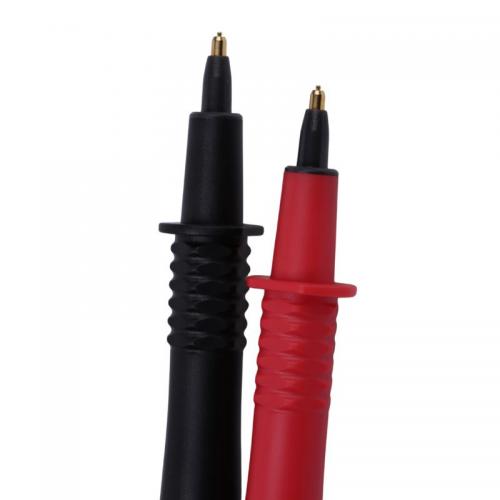

• Đầu dò 4 dây có cơ cấu đàn hồi nên chỉ cần ấn vừa đủ, khoảng 1/2 hành trình, tránh dùng lực quá mạnh.
• Không để đầu dò tiếp xúc với nguồn hoặc tín hiệu AC trong quá trình sử dụng.
• Vận hành máy trong điều kiện nhiệt độ 0–40°C và độ ẩm ≤85% RH.
• Nếu không sử dụng thiết bị trong thời gian dài, nên tháo pin 9V trước khi cất giữ.
