Máy đo qua lớp phủ Huetec Live A-Scan, B-Scan TG-5500D

Máy đo độ dày qua lớp phủ TG-5500D được sử dụng rộng rãi để đo độ dày của vật liệu kim loại. Đặc biệt dùng đo cho kim loại dạng mỏng cần độ chính xác cao. Ngoài ra máy cũng có thể xuyên qua lớp phủ mỏng và lớp sơn. Nó đảm bảo cho phép đo ở phạm vi rộng với độ phân giải đến 0.001mm.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY ĐO ĐỘ DÀY VẬT LIỆU HUATEC TG-5500D

Được sản xuất trên dây chuyền hiện đại, máy đo độ dày Huatec TG-5000D giúp đo ở phạm vi từ 0,2mm – 25,4mmm. Đồng thời, sản phẩm cho phép lựa chọn độ phân giải 0,001mm, 0,01mm hoặc 0,1mm.

Sản phẩm được ứng dụng đa dạng, nó được dùng để đo độ dày vật liệu trên kim loại như sắt, thép, nhôm, đồng… Ngoài ra, máy đo độ dày siêu âm Huatec cũng có thể hiển thị độ dày màng mỏng, lớp sơn nhanh chóng, chính xác cao. Huatec TG-5000D cũng giúp đo độ chênh lệch dày, mỏng của lớp phủ hiệu quả.

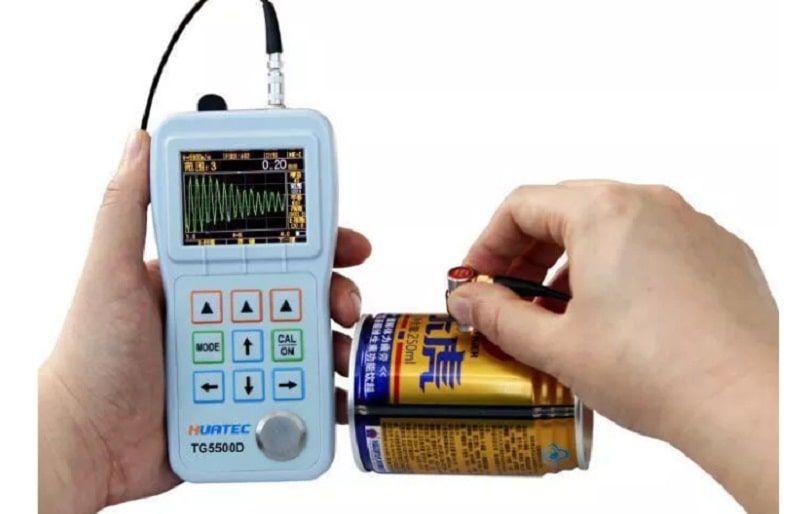

Máy đo độ dày siêu âm Huatec TG-5500D sử dụng phương pháp sóng siêu âm, giúp đo mà không cần phá hủy bề mặt. Với chế độ đo tự động giúp dễ dàng sử dụng. Kết quả hiển thị trên giao diện sắc nét, trực quan…

Bên cạnh đó, máy đo còn đi kèm với nhiều chức năng khác như hiển thị các trạng thái sóng quét A, Khuếch đai, độ trống, phạm vi, độ trễ, chức năng quét B hiển thị mặt cát ngang, viền lớp màng.

Việc lựa chọn đơn vị Inch/mm hay chọn chế độ ngôn ngữ giúp người dùng linh hoạt hơn trong quá trình sử dụng. Đây sẽ là sự lựa chọn tốt nhất cho bạn khi có nhu cầu đo độ dày vật liệu.

Các chức năng chính Máy đo độ dày TG-5500D:

• Phương pháp kiểm tra nhiều sóng, sử dụng nhiều tiếng dội liên tiếp để xác minh. Dùng để đo mảnh kim loại mỏng cần độ chính xác cao.
• Chế độ đo Auto: có thể được chọn tự động có sẵn theo yêu cầu về độ dày của chi tiết gia công, dễ dàng và đơn giản để vận hành.
• Giao diện cấu hình tham số đơn giản và dễ vận hành.
• Có thể điều chỉnh hiển thị dạng sóng quét A-scan trực tiếp, kiểm soát Gain, khoảng trống, Cổng, Phạm vi và Độ trễ...
• Chức năng B-scan dựa trên thời gian, hiển thị một mặt cắt ngang của mẫu thử, để quan sát đường viền bên dưới của mảnh .
• Xem số, hiển thị giá trị độ dày với chữ số lớn.
• Cảnh báo độ dày: Lập trình điểm đặt báo động Hi-Low với giá trị độ dày thay đổi màu sắc.
• Chế độ giá trị giới hạn: bắt các giá trị tối thiểu và tối đa khi đo.
• Chế độ khác biệt: nhận chênh lệch giữa giá trị thực và giá trị bình thường cũng như tỷ lệ phần trăm của giá trị chênh lệch và giá trị bình thường.
• Đơn vị có thể lựa chọn là mm và inch.
• Độ phân giải tùy chọn: X.XXX mm, X.XX mm và X.X mm; X.XXXX inch, X.XXX inch và X.XX inch.
• Kiểu dạng sóng tùy chọn: chế độ phác thảo hoặc chế độ điền.
• Chế độ chỉnh lưu tùy chọn: RF +, RF-, sóng đầy đủ, nửa +, nửa -
• Hỗ trợ điều chỉnh vận tốc và hiệu chuẩn điểm đơn
• Đa ngôn ngữ có sẵn: tiếng Trung, tiếng Anh, tiếng Đức, tiếng Pháp và tiếng Nhật
• Thời lượng pin: 35 giờ.
• Đo độ dày của phôi qua lớp phủ.

THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO ĐỘ DÀY VẬT LIỆU HUATEC TG-5500D

• Loại hiển thị: Màn hình OLED màu thật 2.4QVGA (320 × 240), độ tương phản 10000: 1
• Nguyên lý hoạt động: Thông qua nguyên tắc đo siêu âm đầu dò độ trễ
• Phạm vi đo: 0,2mm đến 25,4mm (0,007874 "đến 1,00")
• Đo độ phân giải: Có thể lựa chọn 0,001mm, 0,01mm hoặc 0,1mm (có thể chọn 0,0001, 0,001 ", 0,01")
• Các đơn vị: Inch hoặc milimet
• Chế độ hiển thị: Bình thường, chụp tối thiểu / tối đa, DIFF / RR%, A-Scan, B-Scan
• Chỉnh sửa đường dẫn: Tự động
• Tốc độ cập nhật: Có thể lựa chọn 4Hz, 8Hz, 16Hz mỗi giây
• Phạm vi vận tốc vật liệu: 500-9999m / s, 0,0179-0,3937in / u
• Ngôn ngữ: Trung Quốc, Anh, Pháp, Đức, Nhật Bản
• Cài đặt cảnh báo: Báo động tối thiểu và tối đa. Thay đổi màu sắc dạng sóng động trên báo động
• Yêu cầu về năng lượng: 2 pin cỡ AA
• Thời gian hoạt động: 35 giờ
• Tắt dụng cụ: Có thể lựa chọn LUÔN LUÔN BẬT hoặc TỰ ĐỘNG TẮT sau 5, 10, 20 phút không hoạt động
• Nhiệt độ hoạt động: -10 ° C đến + 50 ° C (+ 10 ° F đến + 120 ° F); -20 ° C cho các yêu cầu đặc biệt
• Kích thước: 153mm × 76mm × 37mm (H × W × D)
• Cân nặng: 280g bao gồm cả pin
• Xuất xứ: Huatec – Trung Quốc
