Thiết bị đo cao áp Hioki 3930

Thiết bị đo cao áp Hioki 3930 là máy quét điện áp cao AC / DC 5kV hỗ trợ kiểm tra đa điểm tự động. Máy kiểm tra phụ trợ thụ động được kết nối và điều khiển bởi thiết bị kiểm tra cách điện / chịu lực tự động Hioki 3153 hoặc máy phân tích trình tự. Nó được thiết kế cho phép kiểm tra an toàn nhiều điểm với tối thiểu thay đổi kết nối.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY KIỂM TRA AN TOÀN ĐIỆN HIOKI 3930

• Kiểm tra đa điểm tự động của điện áp cao
• Hai chế độ hoạt động là:
  • Chế độ đơn có một kênh chung với tám kênh cao, đa chế độ có bốn kênh cao và bốn kênh thấp. Có thể quét bất kỳ điểm nào trên các kênh này.
  • Có thể xử lý lên đến 5kV dòng điện một chiều hoặc dòng điện xoay chiều
• Tính năng chính của thiết bị đo cao áp Hioki 3930 bao gồm:
  • Cách điện chịu được thử nghiệm điện áp cho các thiết bị điện và điện tử. Cách điện chịu được thử nghiệm điện áp cho các thành phần điện
  • Đầu ra của điện áp cao đầu vào từ kênh do người dùng chọn
  • 8 ch mỗi đơn vị (chế độ đơn), tối đa 32 ch (4 đơn vị được kết nối)
  • Cách ly I / O điện áp cao, đường tín hiệu điều khiển và nguồn điện

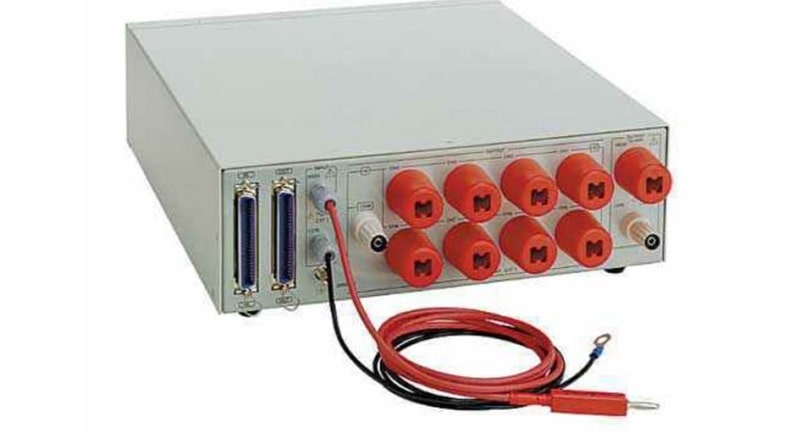

  • Hioki 3930 là thiết bị đo cao áp điều khiển bằng chức năng chương trình 3153 hoặc với trình sắp xếp chuỗi tiêu chuẩn

Lưu ý: model 3930 chỉ dùng cho model 3153 và các sản phẩm tương tự

THÔNG SỐ KỸ THUẬT CỦA MÁY KIỂM TRA AN TOÀN ĐIỆN HIOKI 3930

THÔNG SỐ CƠ BẢN

Chế độ vận hành:

• Đa chế độ: Quét các điểm do người dùng chọn để tìm mức cao 4 ch / low 4 ch
• Chế độ đơn: Quét chung 8 ch - phổ biến
• Điên áp được sử dụng ước lượng: 5 kV AC / 5 kV DC
• Hiển thị hoạt động: Đèn sáng khi nguồn được cung cấp và khi một kênh được chỉ định hoạt động

KHU VỰC RƠ LE

• Điện áp mở và đóng tối đa: 5000 V DC, 5000 V AC
• Dòng điện mở và đóng tối đa: 1.0 A (công suất mở và đóng: 50 W)
• Điểm tiếp xúc điện trở gián tiếp: 500 mΩ or less, with 1 mA AC
• Công suất điểm tiếp xúc tối đa: 50W
• Thời gian: Thời gian hoạt động: 6 ms trở xuống, Thời gian phục hồi: 6 ms trở xuống
• Nguồn điện: VSCV 24 V DC, ± 10% (áp dụng đầu nối tín hiệu điều khiển), tối đa 12 VA.
• Kích thước và khối lượng: 316 mm (12.44 in) W × 100 mm (3.94 in) H × 350 mm (13.78 in) D, 4.2 kg (148.1 oz)
• Phụ kiện: cáp kết nối đầu vào dùng điều khiển ×1, H.V. dây điện 9615-01 (đỏ) ×8, H.V. dây điện (đen) ×1, cáp nối đất ×1, hướng dẫn sử dụng ×1
