Đồng hồ đo kiểm tra trở kháng Hioki RM3543-01

Đồng hồ đo kiểm tra trở kháng Hioki RM3543-01 là mẫu đồng hồ đo điện trở kháng cực thấp hoặc điện trở Shunt thấp. Máy đo điện trở DC Hioki đo lường một loạt các giá trị điện trở ở mức độ chính xác cao. Thiết bị đo an toàn điện RM3543-01 được thiết kế để tích hợp vào các máy ghi điện trở cảm biến hiện tại, cung cấp phép đo độ chính xác cao của các mức kháng siêu thấp và đủ tiên tiến để đo điện trở Shunt 0,1 m Ω có chỗ trống.

ĐẶC ĐIỂM CHÍNH NỔI BẬT CỦA MÁY ĐO TRỞ KHÁNG HIOKI RM3543-01

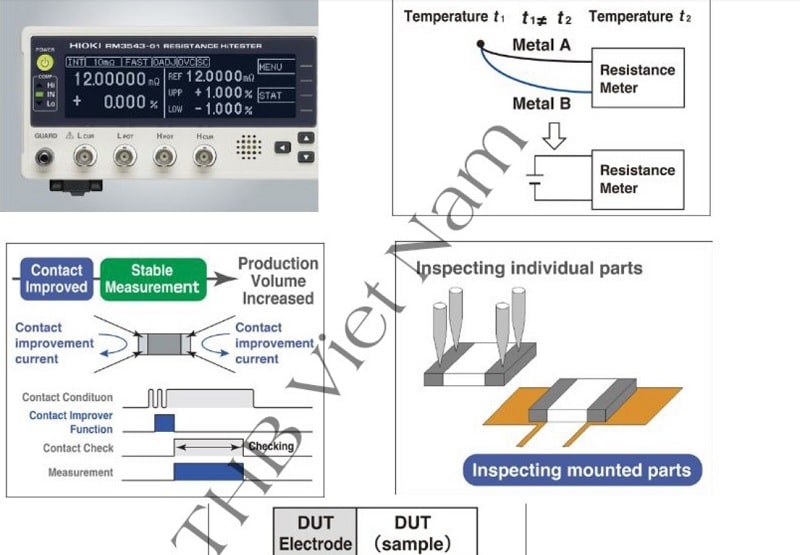

• Hioki RM3543-01 là thiết bị đo an toàn điện là được nâng cao đủ để đo 0,1 mΩ shunts có chỗ để dự phòng với độ chính xác ± 0,16% và hiệu suất độ phân giải 0,01μΩ
• Model RM3543-01 có cấu tạo hệ thống GP-IP. Độ chính xác đo lặp lại tuyệt vời
• Chức năng kiểm tra liên lạc, so sánh và xuất dữ liệu nâng cao
• Giao diện người dùng trực quan và khả năng chống ồn mạnh là yếu tố lý tưởng cho các hệ thống tự động
• Đây là thiết bị đo trở kháng có thể đo các giá trị điện trở siêu thấp và điện trở shunt
  • RM3543-01 là máy đo điện trở có thể đo các giá trị điện trở shunt thấp và các giá trị điện trở DC khác với độ chính xác cao là 0,16% cho 0,1 mΩ và ở độ phân giải cao * 0,01 μΩ.
  • CHÚ THÍCH: * Trong phạm vi 10 mΩ, ở tốc độ đo SLOW và với 16 lần lặp trung bình.
• Giảm tác động của lực điện nhiệt với hiệu chỉnh điện áp bù
• Đảm bảo liên lạc đáng tin cậy nhanh chóng với chức năng cải thiện liên hệ
  • RM3543-01 là dụng cụ đo an toàn điện cải thiện sự tiếp xúc với các mẫu đo bằng cách loại bỏ màng oxit và bụi bẩn giữa các đầu dò và mẫu thử. Bằng cách giải quyết tiếp xúc bị lỗi, thiết bị tạo điều kiện đo lường ổn định và giảm tỷ lệ lỗi tiếp xúc, tăng năng suất.
• Sử dụng chức năng phát hiện ngắn của đầu dò để đảm bảo độ tin cậy của phép đo 4 cực

THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ ĐO KIỂM TRA TRỞ KHÁNG HIOKI RM3543-01

• Phương pháp đo: 4 cực, dòng điện một chiều
• Phạm vi kháng: 10 mΩ (Độ phân giải tối đa 12.00000 mΩ, độ phân giải 0,01)) đến phạm vi 1000 ((Độ phân giải tối đa 1200.000, độ phân giải 1 mΩ), 7 bước
• Hiển thị: màn hình LCD đồ họa đơn sắc 240 × 64 chấm, đèn nền LED trắng
• Đo chính xác: [ở phạm vi 10 mΩ, với chế độ SLOW, cài đặt trung bình 16 lần] ± 0,060% rdg. ± 0,001% f.s.
• Điện áp đầu cực mở: Tối đa 20 V DC. (Lưu ý: Điện áp khi không đo là 20 mV trở xuống, với chế độ hiện tại được đặt ở PULSE và Cài đặt bộ cải tiến liên hệ được đặt ở TẮT / PULSE (được đo bằng vôn kế có 10 MΩ))
• Tỉ lệ mẫu: FAST, MEDIUM, SLOW, 3 cài đặt
• Thời gian tích phân:
  • [ở phạm vi 10 mΩ, giá trị mặc định] FAST 2.0 ms, MED 5.0 ​​ms, SLOW 1 PLC,
  • Phạm vi cài đặt: 0,1 ms đến 100,0 ms hoặc 1 đến 5 PLC ở tần số 50 Hz, 1 đến 6 PLC ở 60 Hz  (Lưu ý: PLC = một chu kỳ dòng điện (chu kỳ dạng sóng chính))
• Các chức năng khác: Bộ so sánh (so sánh giá trị cài đặt với giá trị đo), Độ trễ, OVC (bù điện áp bù), Trung bình, Phát hiện lỗi đo, Phát hiện ngắn mạch thăm dò, Cải thiện tiếp điểm, Cài đặt chế độ hiện tại (Chức năng ứng dụng xung chỉ áp dụng dòng điện trong khi đo), Bộ nhớ tự động, Tính toán thống kê, Màn hình cài đặt (khi sử dụng hai công cụ, sự khác biệt trong cài đặt gây ra thông báo cảnh báo), Thử lại, chức năng Kích hoạt. v.v.
• Giao diện: I / O bên ngoài, RS-232C, Máy in, GP-IB (Model RM3543-01)
• I / O bên ngoài: Kích hoạt, Giữ đầu vào, Đầu ra bộ so sánh, Thiết bị đầu cuối màn hình cài đặt, Đầu ra nguồn dịch vụ + 5V, + 12V, v.v.
• Nguồn điện: 100 đến 240 V AC, 50/60 Hz, 40 VA tối đa
• Kích thước và khối lượng: 260 mm (10.24 in) W × 88 mm (3.46 in) H × 300 mm (11.81 in) D, 3.0 kg (105.8 oz)
• Phụ kiện: Dây nguồn × 1, dây nối male EXT.I / O × 1, Hướng dẫn sử dụng × 1, Hướng dẫn vận hành × 1
