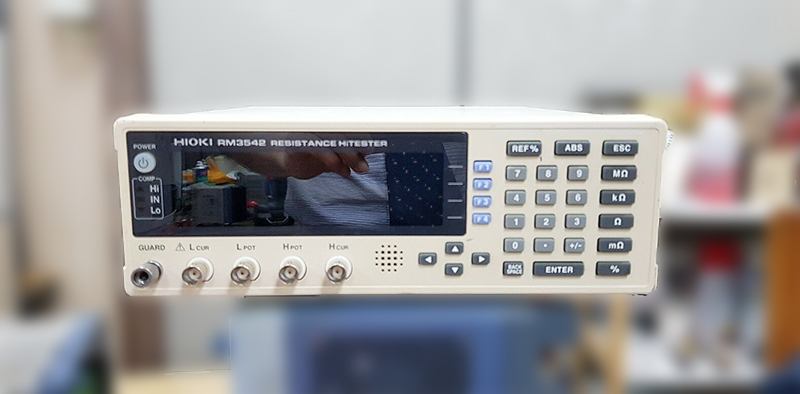

Đồng hồ đo kiểm tra trở kháng Hioki RM3542-01

Đồng hồ đo kiểm tra trở kháng Hioki RM3542-01 có khả năng đo trở kháng nhanh tới 0,9 ms. Đây là thiết bị đo không thể thiếu để kiểm tra vận chuyển các thiết bị như điện trở và các thành phần EMI. Đồng hồ đo điện trở cũng hỗ trợ kiểm tra lấy mẫu chip điện trở, giúp các nhà sản xuất điện trở cải thiện năng suất. Model RM3542-01 có cấu tạo hệ thống GP-IP.

ĐẶC ĐIỂM NỔI BẬT CỦA MÁY ĐO TRỞ KHÁNG HIOKI RM3542-01

Đặc trưng:

• Hioki RM3542-01 là đồng hồ đo trở kháng có tốc độ cao và độ chính xác tối đa hóa năng suất trong các hệ thống tự động
• Nhiều chức năng kiểm tra đảm bảo liên lạc thích hợp cho các phép đo đáng tin cậy
• Chế độ kháng công suất thấp đo các cuộn cảm chip và các thành phần triệt tiêu EMC
• Đây là dụng cụ đo an toàn điện giúp hỗ trợ kiểm tra mẫu trong quá trình sản xuất

Phép đo điện trở cực nhanh, chính xác

Với tốc độ đo FAST, đo điện trở trong khoảng 0,9 ms * 1 (bao gồm cải thiện tiếp xúc, kiểm tra tiếp xúc và đo) cho đầu ra. Đo điện trở loại F (± 1%) ở tốc độ cao. Sử dụng tốc độ đo SLOW để đo điện trở loại B (± 0,1%) đồng bộ với tần số chính. * 1. Trong phạm vi đo 100 hoặc 1000 , tốc độ NHANH CHÓNG, với chức năng năng lượng thấp bị vô hiệu hóa.

Hàm so sánh

So sánh các phép đo với giá trị tham chiếu hoặc phạm vi được chỉ định, với kết quả quyết định có sẵn dưới dạng đầu ra tín hiệu.

Lưu trữ

Lên đến 30.000 phép đo có thể được lưu trữ trong bộ nhớ trong. Dữ liệu được lưu trữ có thể được xuất sang máy tính để tính toán thống kê.

Màn hình độ phân giải cao với 7 chữ số

Thực hiện các phép đo độ phân giải cao trên tất cả các giá trị điện trở sê-ri E192, bao gồm cả thử nghiệm điện trở loại B.

THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO TRỞ KHÁNG HIOKI RM3542-01

Thông số kỹ thuật cơ bản (Độ chính xác được bảo hành trong 1 năm, Độ chính xác sau điều chỉnh được bảo hành trong 1 năm)

• Phạm vi kháng:
  • [ở mức OFF công suất thấp] Phạm vi 100 mΩ (Tối đa 120.0000 mΩ, độ phân giải 0,1)) đến phạm vi 100 MΩ (Tối đa 120.0000 MΩ, độ phân giải 100)), 10 bước
  • [ở mức công suất thấp ON] phạm vi 1000 mΩ (Tối đa 1200.000 mΩ, độ phân giải 1)) đến phạm vi 1000 ((tối đa 1200.000, độ phân giải 1 mΩ), 4 bước
• Hiển thị: màn hình LCD đồ họa đơn sắc 240 × 64 chấm, đèn nền LED trắng
• Đo chính xác:
  • [với chế độ SLOW, ở phạm vi 100 mΩ] ± 0,015% rdg. ± 0,002% f.s.
  • [với chế độ SLOW, ở phạm vi 1000]] ± 0,006% rdg. ± 0,001% f.s. (trường hợp tốt nhất)
• Đo dòng: [ở phạm vi 100 mΩ] 100 mA DC đến [ở phạm vi 100 MΩ] 100 nA DC
• Điện áp đầu cuối mở: tối đa 20 V DC.
• Tỉ lệ mẫu: FAST, MEDIUM, SLOW, 3 cài đặt
• Lần đo: [ở 100 Ω /1000 Ω ranges, với nguồn điện thấp OFF] FAST: 0.9 ms, MED: 3.6 ms, SLOW: 17 ms (thời gian tối đa)
• Thời gian tích phân: 0,1 ms đến 100,0 ms hoặc 1 đến 5 PLC ở tần số 50 Hz, 1 đến 6 PLC ở 60 Hz (Lưu ý: PLC = một chu kỳ dòng điện (chu kỳ dạng sóng chính))
• Chức năng khác: Bộ so sánh (so sánh giá trị cài đặt với giá trị đo), Độ trễ (được đặt để cho phép độ trễ cơ học của đầu vào và đầu dò kích hoạt hoặc được đặt để cho phép đáp ứng đối tượng đo), OVC (bù điện áp bù), Phát hiện lỗi đo lường, Phát hiện ngắn mạch , Cải thiện liên lạc, Tự động bộ nhớ, Tính toán thống kê, Màn hình cài đặt (khi sử dụng hai công cụ, sự khác biệt trong cài đặt gây ra thông báo cảnh báo), Thử lại, chức năng Kích hoạt. v.v.
• Giao thức kết nối: RS-232C, Máy in, GP-IB (Model RM3542-01)
• I/O ngoài: Kích hoạt, Giữ đầu vào, Đầu ra bộ so sánh, Thiết bị đầu cuối màn hình cài đặt
• Nguồn điện: 100 to 240 V AC, 50/60 Hz, tối đa 30 VA.
• Kích thước và khối lượng: 260 mm (10.24 in) W × 88 mm (3.46 in) H × 300 mm (11.81 in) D, 2.9 kg (102.3 oz)
• Phụ kiện: Dây nguồn × 1, EXT. Male connector I / O × 1, Hướng dẫn sử dụng × 1, Hướng dẫn vận hành × 1
