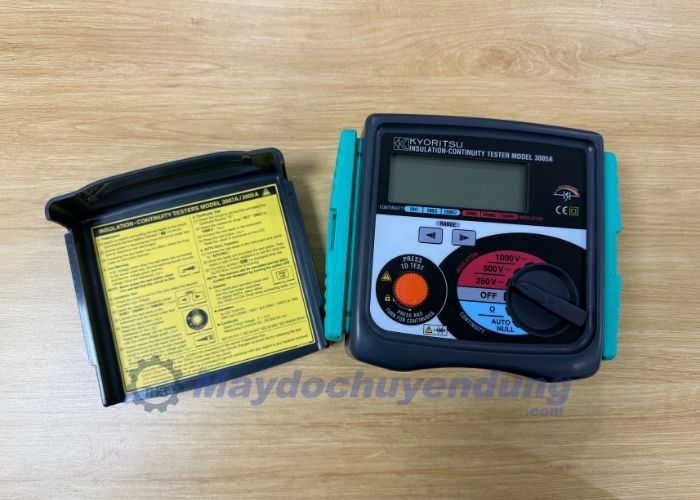

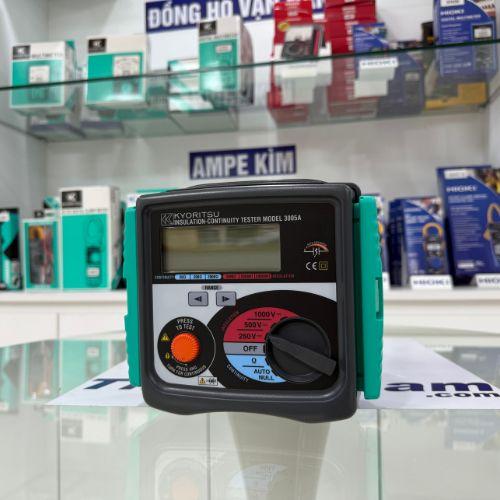

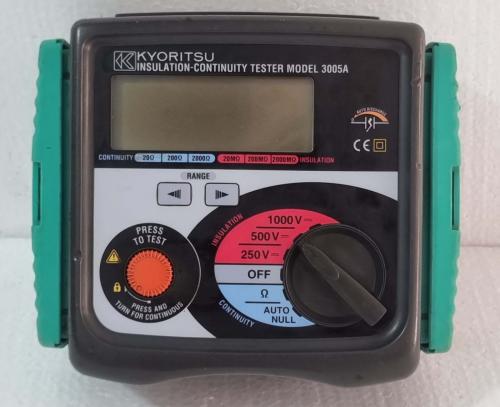

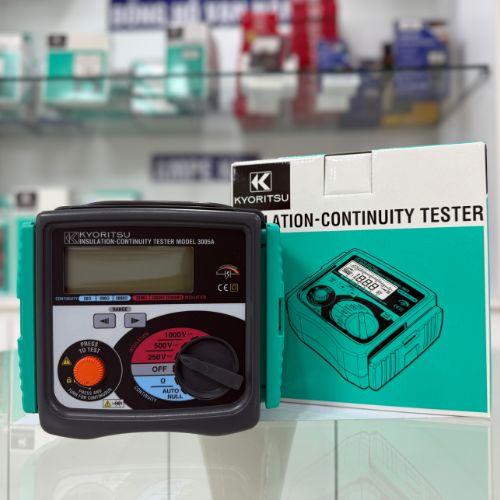

Đồng hồ đo điện trở cách điện Kyoritsu 3005A

Mô tả sản phẩm Kyoritsu 3005A

Đồng hồ đo điện trở cách điện Kyoritsu 3005A có khả năng đo điện trở 3 dải với dải đo rộng lên đến 1000V. Bên cạnh đó, nó cũng được sử dụng để kiểm tra được độ an toàn của vật liệu hay thiết bị cách điện.

Kyoritsu 3005A có đặc điểm nổi bật gì?

• Máy đo điện trở cách điện 3005A giúp đo điện trở cách điện lên tới 2000MΩ và đo liên tục lên tới 2000Ω.
• Chức năng tự động nhận thang đo mang đến độ chính xác và độ an toàn cực cao.
• Đồng hồ Megomet 3005A dùng biểu đồ đường để hiển thị điện trở cách điện
• Hiển thị giá trị của điện áp AC ngoài với biểu tượng nhấp nháy.
• Chức năng tự động về giá trị 0 (null) để tự động loại bỏ điện trở đầu dò trước khi hiển thị giá trị điện trở liên tục thực.
• Tiếng bíp cảnh báo mạch sống (mạch có điện)
• Nhả nút kiểm tra tự động xả các điện tích được lưu trong mạch đang thử.
• Dòng đo liên tục 200mA theo tiêu chuẩn IEC 61557.
• Dòng điện tối thiểu 1mA trong các thử nghiệm cách điện theo tiêu chuẩn IEC 61557.

Thông số kỹ thuật của máy đo điện trở cách điện Kyoritsu 3005A

• Tiêu chuẩn an toàn:
  • IEC 61010-1 CAT III 300V ô nhiễm cấp độ 2
  • IEC 61010-2-031 IEC 61557-1/2/4
  • Phân loại IP: IEC 60529-IP54
• Tiêu chuẩn EMC: IEC 61326-1
• Nguồn điện: pin R6 (AA) (1.5V) × 8
• Kích thước: 167(L) × 185(W) × 89(D)mm
• Khối lượng: xấp xỉ 970g

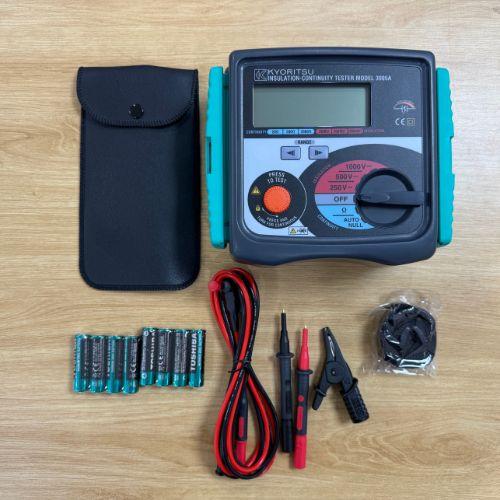

• Phụ kiện đi kèm:
  • 7122B (đầu dò) + túi đựng
  • 8923 (cầu chì F500mA/600V) × 2
  • R6 (AA) × 8, dây đeo vai
  • Hướng dẫn sử dụng

Với những đặc điểm nổi bật, đồng hồ đo điện trở cách điện Kyoritsu 3005A được đánh giá là thiết bị lý tưởng để hỗ trợ trong quá trình thi công, xác định, đánh giá, kiểm soát chất lượng khi sản xuất, cài đặt, nghiệm thu, kiểm nghiệm sản phẩm hoặc kiểm tra, đánh giá định kỳ hay trong bảo trì sửa chữa, xử lý sự cố…

Quý khách có nhu cầu mua sản phẩm đồng hồ đo điện trở cách điện Kyoritsu 3005A có thể đặt hàng trực tiếp ngay tại website hoặc liên hệ tới hotline Hà Nội: 0902148147- 0981060817 hoặc Sài Gòn: 0979244335- 0986568014, THB Việt Nam sẽ tư vấn chi tiết và hỗ trợ nhiệt tình tới quý khách hàng.

Video review đồng hồ đo điện trở cách điện Kyoritsu 3005A

Hướng dẫn sử dụng đồng hồ đo điện trở Kyoritsu 3005A

Tìm hiểu cách sử dụng đồng hồ đo điện trở cách điện Kyoritsu 3005A chi tiết, giúp ứng dụng dễ dàng trong nhiều công việc đo đạc khác nhau và an toàn trong quá trình sử dụng.

Bước 1: Kiểm tra hệ thống điện

Trước tiên chúng ta cần tắt hết điện trước khi đo điện trở cách điện: để kiểm tra lại hệ thống còn điện hay không chúng ta cần chuyển đồng hồ về thang đo V và đo kiểm tra nếu đồng hồ báo OV thi tốt ( Khi đó chúng ta mới được phép tiến hành đo điện trở cách điện)

Bước 2: Xác định thang đo phù hợp

Để xác định thang đo chúng ta xác định bằng việc xem hệ thống điện chúng ta chuẩn bị đo điện trở cách điện là đang sử dụng hệ thống lưới điện bao nhiêu vol?

Nếu hệ thống điện bạn sẽ sử dụng là 500V thì đo bạn cần chọn thang đo 1000V. Hệ thống lưới điện bạn sử dụng 220V khi đó bạn phải sử thang đo 500V và cứ như thế chúng ta theo nguyên tắc 1/2 ( Lưới điện bao nhiêu thì chúng ta sử dụng thang đo gấp đôi)

Bước 3: Kẹp dây đo

Kẹp dây que đo mỏ kẹp cá sấu vào vỏ thiết bị cần đo (dây đo màu đen): Như vỏ máy biến áp, vỏ motor, vỏ cáp điện, vỏ tủ điện.. Dây đo màu đỏ còn lại thì chạm vào nơi cần đo điện trở cách điện.

Bước 4: Nhấn nút đo

Tiến hành nhấn nút đo để đồng hồ phóng ra một lượng điện áp DC đã chọn, đọc thông số hiển thị trên màn hình là xong .

Vì các kết quả đo được sẽ thay đổi theo thời gian do tác dụng của điện dung, do đó cần có nhiều kết quả để tổng hợp, đánh giá đúng chất lượng của dung môi.

Lưu ý khi dùng Kyoritsu 3005A

Khi sử dụng máy đo điện trở cách điện Kyoritsu 3005A, người dùng cần nắm chắc một số lưu ý như sau:

• Tuyệt đối không đo khi hệ thống điện còn đang cấp điện.
• Không chạm tay trực tiếp vào dây đo hoặc đầu que đo khi thiết bị đang hoạt động để tránh nguy cơ điện giật do điện áp phóng thử
• Luôn sử dụng đủ và đúng chủng loại pin (R6 AA 1.5V × 8 viên) để đảm bảo dòng phóng ổn định theo tiêu chuẩn IEC 61557 (≥1 mA với đo cách điện; 200 mA với đo liên tục).
• Luôn kiểm tra que đo và dây đo trước khi sử dụng. Nếu phát hiện nứt, gãy, rò rỉ điện, cần thay thế ngay để đảm bảo an toàn và độ chính xác khi đo.
• Không để đồng hồ đo gần nguồn từ trường mạnh hoặc thiết bị có tần số cao, vì có thể gây nhiễu hoặc sai lệch kết quả đo.
• Sau khi sử dụng, bạn nên cất thiết bị vào túi đựng chuyên dụng kèm theo, tránh va đập mạnh hoặc để nơi có nhiệt độ, độ ẩm cao.
