Ampe kìm đo điện trở đất Hioki FT6380

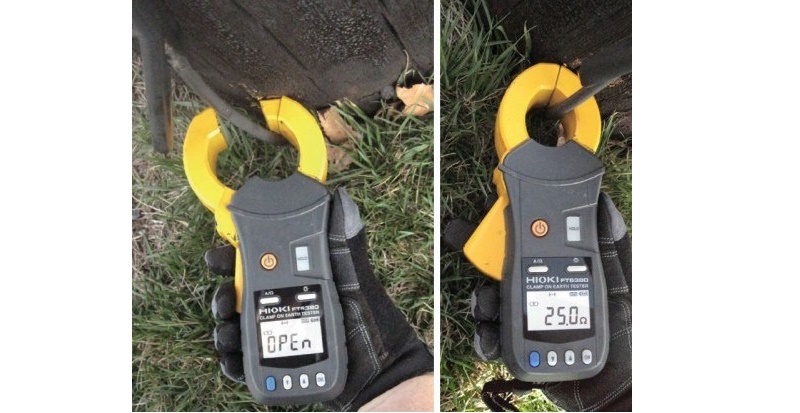

Ampe kìm đo điện trở đất Hioki FT6380 là thiết bị đo điện trở nối đất đơn giản bằng cách kẹp vào dây nối đất nhiều lần. Không cần thanh nối đất phụ, và không cần ngắt kết nối dây nối đất với thanh nối đất. Cảm biến nhỏ gọn, cấu hình thấp có thể được sử dụng để kẹp dây nối đất dễ dàng, đồng thời cung cấp chức năng đo dòng điện xoay chiều và có thể đo dòng điện từ dòng rò theo thứ tự vài mA để tải dòng lên đến 60 A.

ĐẶC ĐIỂM QUAN TRỌNG CỦA AMPE KÌM FT6380

• Đo điện trở đất cho các hệ thống đa nền tảng
• Đo dòng rò với độ chắc chắn tuyệt đối với độ phân giải 0,01 mA có độ nhạy cao (ở phạm vi 20,00 mA)
• Đo dòng tải lên đến 60.0 Một phạm vi
• Kẹp ở điểm hẹp nhất

Ứng dụng của ampe kìm đo điện trở đất:

• Ampe kìm Hioki FT6380 dùng để đo điện trở đất, điện trở tiếp địa…

THÔNG SỐ KỸ THUẬT CỦA AMPE KÌM ĐO ĐIỆN TRỞ NỐI ĐẤT HIOKI FT6380

Nguyên tắc đo điện trở nối đất: Thiết bị có hai lõi để phun điện áp và đo dòng điện. Từ điện áp xác định và dòng điện đo được, tính tổng điện trở mạch vòng

Lưu ý: Máy đo điện trở đất Hioki này chỉ dành cho hệ thống nhiều căn cứ. Trong một hệ thống nhiều nền tảng, số cực nối đất càng lớn, giá trị đo càng chính xác.

• Dải điện trở đất: 0.20 Ω (0.01 Ω độ phân giải) đến1600 Ω (20 Ω độ phân giải), khoảng 10, vượt ngưỡng giá trị 0: nhỏ hơn 0.02 Ω; Độ chính xác: ±1.5 % rdg. ±0.02 Ω
• AC đo lường hiện tại: 20.00 mA (0.01 mA độ phân giải) đến 60.0 A (0.1 A độ phân giải), khoảng 5, vượt ngưỡng: nhỏ hơn 0.05 mA; Độ chính xác: ±2.0 % rdg. ±0.05 mA (30 Hz to 400 Hz, RMS chuẩn), yếu tố đạt đỉnh là nhỏ hơn hoặc bằng 5.0 (đối với một khoảng 60 A, 1.7 hoặc thấp hơn)
• Đầu vào cho phép tối đa: dòng điện AC 100 A liên tục, AC 200 A trong 2 phút hoặc thấp hơn (ở 50/60 Hz, đòi hỏi phải giảm tải ở tần số)
• Điện áp được đánh giá tối đa với trái đất: 600 V AC CAT IV
• Chức năng ghi nhớ: 2000 dữ liệu
• Chức năng cảnh báo: Để đo lường sức trở kháng và dòng điện hiện tại, máy phát ra tiếng bíp khi giá trị đo nhỏ hơn hoặc lớn hơn ngưỡng
• Chức năng khác: ghi dữ liệu, đèn nền, bộ lọc, tiết kiệm năng lượng tự động
• Hiển thị: hiển thị LCD, tỉ lệ làm mới màn hình: 500 ms (2 lần/s)
• Chống nước và chống bụi: chuẩn IP40 (EN60529) với cảm biến kẹp chống bụi
• Truyền thông tin: N/ A
• Nguồn điện: pin alkaline LR6 (AA) x2, công suất tối đa 450 mVA, sử dụng liên tục: 35 giờ (điều kiện thử nghiệm trong nhà)

Đường kính lõi hàm: φ 32 mm (1.26 in)

Kích thước và khối lượng: 73 mm (2.87 in) W × 218 mm (8.58 in) H × 43 mm (1.69 in) D, 620 g (21.9 oz)

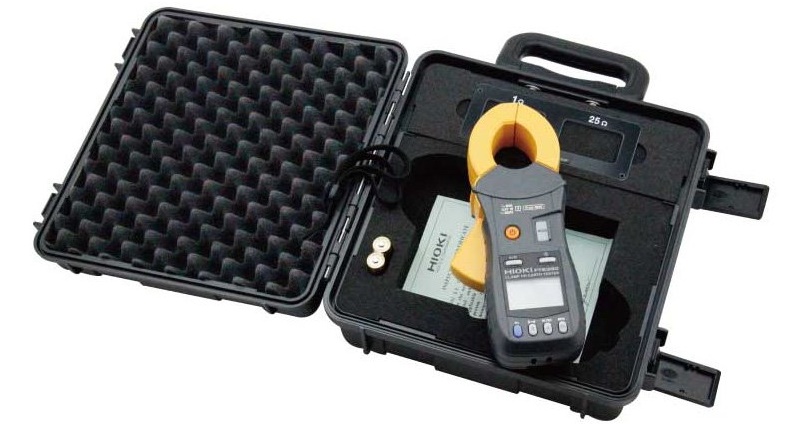

Phụ kiện: bao đựng x1, vòng kiểm tra điện trở (1 Ω, 25 Ω) ×1, dây đeo x1, pin alkaline LR06 x2, hướng dẫn sử dụng x1
