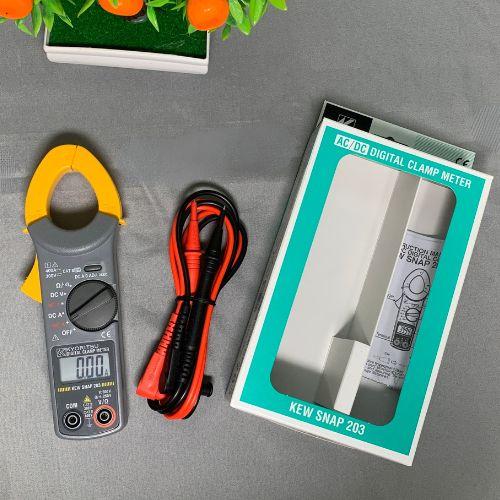

Ampe kìm ACDC Kyoritsu Kewsnap 203

Mô tả sản phẩm Kewsnap 203

Kyoritsu Kew Snap 203 là ampe kìm của thương hiệu Kyoritsu được nhiều người lựa chọn bởi tích hợp nhiều tính năng đo lường hiện đại. Thiết bị đảm bảo các tiêu chuẩn về an toàn - khả năng đo lường AC/DC, điện trở lên đến 600V.

Kew Snap 203 Thiết kế nhỏ gọn, linh hoạt sử dụng ở nhiều vị trí

Ampe kìm Kyoritsu Kew Snap 203 có thiết kế vô cùng nhỏ gọn, dễ dàng bỏ túi với kích thước 184mm x 44mm x 27mm, trọng lượng tính cả pin chỉ nặng 250g. Ngoài ra, thiết bị sử dụng 2 pin R03 1.5V nên bạn có thể làm việc ở mọi vị trí không gian. Đường kính đầu kẹp của ampe kìm là 30mm, được làm từ nhựa cao cấp có khả năng cách điện tốt, đảm bảo an toàn khi sử dụng.

Ampe kìm Kyoritsu Kewsnap 203 đa dạng chức năng đo

Kyoritsu Kew Snap 203 đa dạng khả năng đo AC/ DC / đo điện trở, dải đo lên tới 600V

Ampe kìm Kyoritsu Kew Snap 203 có thể đo điện áp ở dòng AC/DC bằng núm điều chỉnh vặn xoay lên đến 600V. Thêm vào đó, thiết bị tích hợp khả năng đo điện trở 400Ω/4000Ω độ chính xác ±2.0 %. Kiểm tra thông mạch đạt mức phát hiện 50 ±35Ω. Nhờ đó, người dùng có kết quả đo nhanh và đảm bảo tính chính xác cao.

Kewsnap 203 đa dạng khả năng đo lường

Khả năng bảo vệ điện áp quá tải lên tới 3700V

Kyoritsu Kew Snap 203 có khả năng bảo vệ quá tải lên tới 3700V, ngắt điện trong 1 phút khi phát hiện sự cố bất thường. Do đó, người dùng hoàn toàn an tâm về tính an toàn của sản phẩm khi thực hiện công việc đo lường.

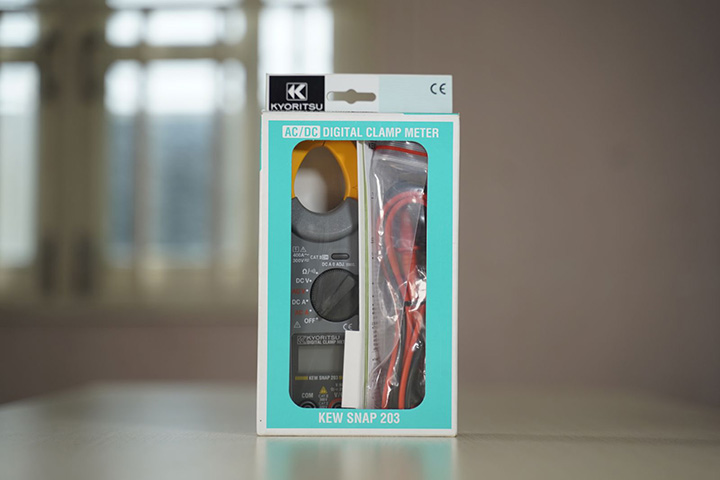

Ampe kìm Kewsnap 203 thiết kế nhỏ gọn, phù hợp sử dụng nhiều địa điểm

Kew Snap 203 đạt các tiêu chuẩn an toàn kỹ thuật điện hàng đầu

Ampe kìm Kew Snap 203 đạt các tiêu chuẩn kỹ thuật của thiết bị đo và kiểm tra điện như: IEC61010-1; IEC61010-2-031; IEC61010-2-032, nhờ đó người dùng có thể ứng dụng sản phẩm ở cả môi trường dân dụng và công nghiệp đảm bảo theo các tiêu chuẩn an toàn.

Kyoritsu Kewsnap 203 đảm bảo các tiêu chuẩn về an toàn kỹ thuật điện

Phụ kiện sản phẩm

• Test Leads
• Instruction Manual
• 1.5V R03 × 2

Nếu có nhu cầu tìm hiểu thêm và đặt mua sản phẩm ampe kìm Kyoritsu Kew Snap 203, mời bạn liên hệ qua số hotline: 0986568014 - 0902148147, đến trực tiếp đến địa chỉ cửa hàng tại: 579 Phạm Văn Đồng, P. Cổ Nhuế 1, Q. Bắc Từ Liêm hoặc 275F Lý Thường Kiệt, P. 15, Quận 11, TP.HCM để được tư vấn sản phẩm thích hợp với nhu cầu công việc của bạn.

Video review ampe kìm đo dòng Kyoritsu Kew Snap 203

Hướng dẫn sử dụng ampe kìm đo dòng AC/DC Kyoritsu KewSnap 203

Chuẩn bị trước khi đo

• Kiểm tra tổng thể ampe kìm Kyoritsu KewSnap 203 và phụ kiện gồm: 2 pin R03 1.5V, dây đo, hướng dẫn sử dụng.
• Gắn pin đúng cực, bật thiết bị bằng cách xoay núm vặn chức năng đến vị trí cần đo.
• Đảm bảo thiết bị không có dấu hiệu nứt vỡ, dây đo không bị hở và màn hình hiển thị rõ ràng.

Đo dòng điện AC

Bước 1: Xoay núm chức năng về chế độ đo dòng AC (ký hiệu A~). Đây là chế độ chuyên dùng để đo dòng xoay chiều với dải đo từ 40A đến 400A, tự động chuyển thang đo (autoranging).

Bước 2: Mở hàm kẹp của ampe kìm ACDC Kyoritsu KewSnap 203, kẹp vào một dây dẫn duy nhất mà bạn cần đo dòng điện. Đảm bảo không kẹp cả hai dây nóng – nguội cùng lúc.

Bước 3: Giữ thiết bị ổn định, đảm bảo dây nằm chính giữa vòng kẹp (đường kính 30mm) để tăng độ chính xác.

Bước 4: Đọc kết quả hiển thị trên màn hình LCD. Giá trị đo sẽ được hiển thị ngay tức thì, với độ chính xác ±2.0%rdg ±5dgt ở tần số 50/60Hz.

Đo dòng điện DC

Bước 1: Vặn núm đến chế độ DCA (ký hiệu A=) để chuyển sang đo dòng một chiều. Thiết bị hỗ trợ dải đo từ 40A đến 400A, tự động chuyển thang.

Bước 2: Mở hàm kẹp và kẹp một dây dẫn DC cần đo. Lưu ý phân biệt rõ dây cấp nguồn DC, tránh nhầm với AC.

Bước 3: Giữ ổn định trong khi đo và quan sát màn hình hiển thị kết quả dòng DC. Kết quả đo chính xác sẽ hiển thị tức thì.

Đo điện áp AC

Bước 1: Cắm que đo vào cổng đo điện áp trên thân máy (thường là COM và VΩ).

Bước 2: Xoay núm đến chế độ đo điện áp AC (V~).

Bước 3: Đặt hai đầu que đo vào hai điểm cần đo điện áp xoay chiều (ví dụ hai đầu ổ cắm, hai đầu tải điện...).

Bước 4: Quan sát màn hình hiển thị giá trị điện áp AC. Dải đo hỗ trợ từ 400V đến 600V với độ chính xác ±2.0%rdg ±5dgt.

Đo điện áp DC

Bước 1: Vặn núm về chế độ đo điện áp DC (V=).

Bước 2: Cắm que đo và kết nối đầu que vào hai cực cần đo (đỏ vào dương, đen vào âm).

Bước 3: Đọc kết quả hiển thị trên màn hình. Ampe kìm Kyoritsu KewSnap 203 có thể đo điện áp một chiều lên tới 600V với sai số nhỏ ±1.5%rdg ±5dgt.

Đo điện trở

Bước 1: Chọn chế độ Ω bằng núm vặn. Dải đo hỗ trợ từ 400Ω đến 4000Ω.

Bước 2: Cắm dây đo và đặt hai đầu que vào hai đầu linh kiện hoặc đoạn mạch cần kiểm tra điện trở.

Bước 3: Đảm bảo mạch không có điện khi đo để tránh sai số và bảo vệ thiết bị.

Bước 4: Quan sát kết quả đo trên màn hình. Thiết bị cho kết quả nhanh và chính xác trong mọi môi trường đo.

Kiểm tra thông mạch

Bước 1: Chọn chế độ đo thông mạch (biểu tượng loa/buzzer).

Bước 2: Cắm dây đo và tiếp xúc hai đầu que vào hai điểm cần kiểm tra (ví dụ hai đầu dây điện, hai chân linh kiện...).

Bước 3: Nếu mạch nối thông, Kyoritsu KewSnap 203 sẽ phát ra tiếng “bíp”. Ngưỡng phát hiện là trở kháng nhỏ hơn 50 ±35Ω.

Lưu ý sử dụng ampe kìm Kyoritsu Kew Snap 203

• Không đo vượt dải cho phép: 400A (AC/DC), 600V, 4000Ω.
• Chỉ kẹp một dây dẫn khi đo dòng điện, tránh sai số hoặc đo nhầm.
• Luôn kiểm tra pin, dây đo và tình trạng thiết bị trước khi dùng.
• Không đo điện trở khi mạch đang có điện.
• Giữ tay khô và không chạm vào phần kim loại của que đo khi đang đo.
• Ngắt nguồn và tháo pin nếu không dùng trong thời gian dài.
