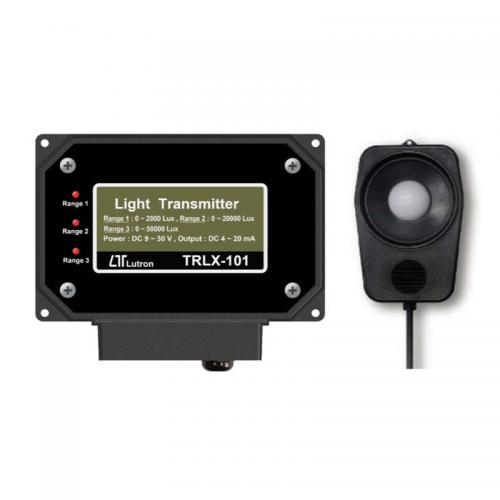

Máy đo ánh sáng Lutron TRLX-101

Mô tả sản phẩm TRLX-101

Lutron TRLX-101 là máy đo cường độ ánh sáng chuyên dụng giúp đo độ rọi và chuyển đổi kết quả thành tín hiệu 4 - 20 mA để truyền đến PLC, HMI, BMS, SCADA hoặc các hệ thống điều khiển khác. Thiết bị hỗ trợ 3 dải đo từ 0 - 50.000 Lux, đầu dò ánh sáng rời, hiệu chỉnh Zero/Span và kết nối 4 dây đáp ứng tốt nhu cầu giám sát ánh sáng liên tục trong nhà xưởng, kho hàng, phòng sạch, phòng thí nghiệm và nhiều ứng dụng công nghiệp.

Lutron TRLX-101 truyền tín hiệu đầu ra 4 - 20 mA

Lutron TRLX-101 là dòng máy đo cường độ ánh sáng hỗ trợ chuyển đổi kết quả đo thành tín hiệu đầu ra 4 - 20 mA, giúp truyền dữ liệu trực tiếp đến PLC, HMI, Data Logger, BMS, SCADA và nhiều hệ thống điều khiển công nghiệp khác. Nhờ đó, bạn không cần đo và ghi số liệu thủ công mà vẫn có thể theo dõi độ rọi liên tục ngay trên hệ thống.

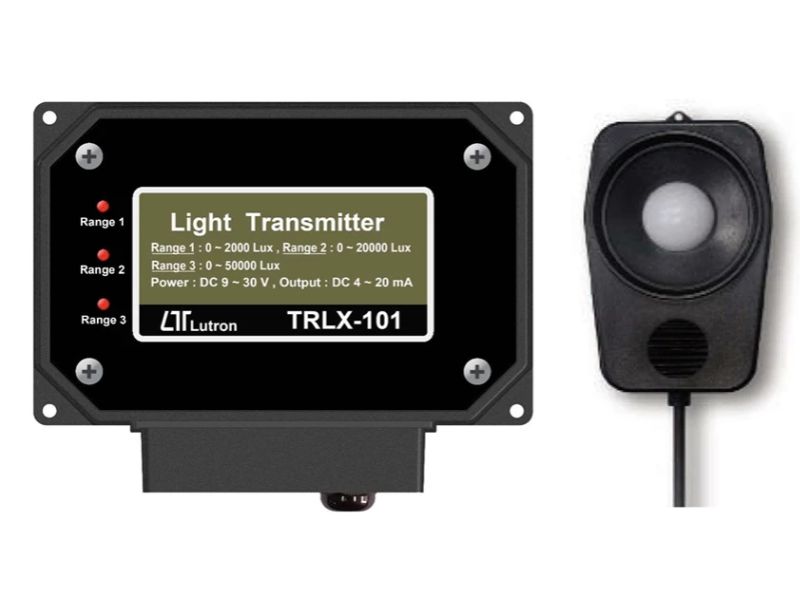

Lutron TRLX-101 chuyển đổi đầu ra 4 - 20 mA

Thiết bị sử dụng nguồn DC 9 - 30V, kết nối 4 dây và hỗ trợ trở kháng vòng lặp tối đa 200 Ω tại 24 VDC, giúp việc lắp đặt và đấu nối trở nên thuận tiện. Đồng thời, tín hiệu 4 - 20 mA có khả năng truyền ổn định trên khoảng cách xa, ít bị ảnh hưởng bởi nhiễu điện nên được sử dụng rộng rãi trong các hệ thống tự động hóa.

Sau lắp đặt, Lutron TRLX-101 sẽ liên tục đo cường độ ánh sáng và gửi tín hiệu về bộ điều khiển. Khi ánh sáng tại khu vực giám sát thay đổi, tín hiệu đầu ra cũng thay đổi tương ứng, giúp hệ thống nhanh chóng ghi nhận dữ liệu để theo dõi, cảnh báo hoặc điều khiển các thiết bị theo cài đặt.

Lutron TRLX-101 dùng đầu dò rời, lắp đặt linh hoạt

Lutron TRLX-101 là thiết bị đo môi trường sử dụng đầu dò ánh sáng rời với cảm biến Photo Diode kết hợp bộ lọc màu cho khả năng đo gần với cách mắt người cảm nhận ánh sáng theo chuẩn C.I.E. Photopic. Cảm biến còn được hiệu chỉnh Cosine, giúp giảm sai số khi ánh sáng chiếu từ nhiều góc khác nhau, nhờ đó kết quả đo ổn định và đáng tin cậy hơn.

Thiết bị hỗ trợ 3 dải đo gồm 0 - 2.000 Lux, 0 - 20.000 Lux và 0 - 50.000 Lux, tương ứng với độ phân giải 1 Lux, 10 Lux và 100 Lux. Độ chính xác đạt±(5% + 2 digits), đáp ứng tốt nhu cầu theo dõi cường độ ánh sáng trong nhiều môi trường như văn phòng, nhà xưởng, kho hàng hay phòng sản xuất.

Đầu dò có kích thước 16x37 mm và đi kèm cáp dài 1,2 m giúp đặt cảm biến đúng vị trí cần giám sát trong khi thân máy được lắp gần tủ điện hoặc hệ thống điều khiển để thuận tiện đấu nối. Thân thiết bị có kích thước 120x55x28 mm, trọng lượng khoảng 164 g nhỏ gọn và dễ lắp đặt trên tường hoặc bên trong tủ kỹ thuật.

Ngoài ra, Lutron TRLX-101 còn tích hợp chức năng chỉnh Zero và Span, giúp việc hiệu chỉnh tín hiệu khi lắp đặt hoặc bảo trì trở nên thuận tiện hơn. Thiết bị đạt cấp bảo vệ IP63, hoạt động ổn định trong dải nhiệt độ 0 - 70°C và độ ẩm tối đa 85%RH, phù hợp với các hệ thống giám sát ánh sáng hoạt động liên tục trong môi trường công nghiệp.

Nếu bạn cần một thiết bị đo ánh sáng có thể hoạt động liên tục và truyền dữ liệu trực tiếp đến hệ thống điều khiển, Lutron TRLX-101 là lựa chọn đáng cân nhắc. Sản phẩm sở hữu dải đo 0 - 50.000 Lux, tín hiệu đầu ra 4 - 20 mA tiêu chuẩn cùng thiết kế đầu dò rời, giúp lắp đặt linh hoạt trong nhiều môi trường công nghiệp. Máy Đo Chuyên Dụng cung cấp Lutron TRLX-101 chính hãng, hỗ trợ tư vấn lựa chọn thiết bị, hướng dẫn đấu nối kỹ thuật, xuất đầy đủ hóa đơn VAT, CO/CQ và giao hàng trên toàn quốc. Liên hệ Hotline 0916 610 499 (Hà Nội) hoặc 0918 132 242 (TP.HCM) để được báo giá và tư vấn nhanh chóng.

Hướng dẫn sử dụng Lutron TRLX-101

Để Lutron TRLX-101 hoạt động ổn định và truyền tín hiệu chính xác đến hệ thống điều khiển, bạn có thể thực hiện theo các bước sau:

Bước 1: Chọn vị trí và dải đo

Xác định khu vực cần giám sát, sau đó chọn dải đo phù hợp: 0 - 2.000 Lux, 0 - 20.000 Lux hoặc 0 - 50.000 Lux.

Bước 2: Lắp đặt thiết bị

Đặt đầu dò tại vị trí cần đo, tránh nơi bị che khuất hoặc quá gần nguồn sáng. Lắp thân máy ở vị trí thuận tiện để đấu nối và bảo trì.

Bước 3: Đấu nối hệ thống

Ngắt nguồn, cấp nguồn DC 9 - 30V và kết nối đầu ra 4 - 20 mA với PLC, HMI hoặc bộ điều khiển theo đúng sơ đồ của nhà sản xuất.

Bước 4: Kiểm tra tín hiệu

Cấp nguồn, thay đổi điều kiện ánh sáng và quan sát tín hiệu trên thiết bị nhận để kiểm tra khả năng phản hồi của hệ thống.

Bước 5: Hiệu chỉnh

Sử dụng chức năng Zero và Span để hiệu chỉnh tín hiệu trong trường hợp cần đồng bộ với hệ thống điều khiển. Việc này nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Bước 6: Kiểm tra định kỳ

Thường xuyên kiểm tra đầu dò, dây tín hiệu và khả năng phản hồi của hệ thống để đảm bảo thiết bị luôn hoạt động ổn định và duy trì độ chính xác.

Lưu ý khi sử dụng Lutron TRLX-101

• Nên lắp đặt và đấu nối thiết bị khi đã ngắt nguồn điện, đồng thời thực hiện đúng theo sơ đồ hướng dẫn của nhà sản xuất.
• Đặt đầu dò tại vị trí phản ánh đúng cường độ ánh sáng cần theo dõi, tránh để đầu dò bị che khuất hoặc đặt quá gần một nguồn sáng riêng lẻ.
• Sử dụng nguồn DC 9 - 30V và kiểm tra bộ điều khiển hoặc PLC có hỗ trợ tín hiệu đầu vào 4 - 20 mA trước khi kết nối.
• Hạn chế lắp thiết bị ở nơi có nhiệt độ vượt 70°C, độ ẩm trên 85%RH hoặc khu vực thường xuyên bị nước phun trực tiếp để đảm bảo tuổi thọ của thiết bị.
• Không tự điều chỉnh Zero và Span nếu chưa có kinh nghiệm hoặc thiết bị đối chiếu, vì điều này có thể làm sai lệch kết quả đo.
• Thường xuyên vệ sinh đầu dò bằng khăn mềm và kiểm tra dây tín hiệu, các điểm đấu nối để thiết bị luôn hoạt động ổn định.
