Máy đo cường độ ánh sáng Total Meter IR850-940

Mô tả sản phẩm IR850-940

Total Meter IR850-940 là máy đo cường độ ánh sáng hồng ngoại sử dụng cảm biến photodiode silicon và bộ lọc hiệu chỉnh bước sóng, hỗ trợ đo trong dải 760–1100 nm. Thiết bị có 3 dải đo đến 400 mW/cm², độ chính xác ±5% + 1 digit, lấy mẫu 2 lần/giây và thiết kế đầu đo rời, thuận tiện kiểm tra cường độ bức xạ từ LED và các thiết bị sử dụng tia hồng ngoại.

Total Meter IR850-940 dải đo đến 400 mW/cm², đáp ứng nguồn IR từ yếu đến mạnh

Total Meter IR850-940 là dòng máy đo ánh sáng hỗ trợ 3 dải đo gồm 4000 μW/cm², 40 mW/cm² và 400 mW/cm², tương ứng độ phân giải 1 μW/cm², 0,01 mW/cm² và 0,1 mW/cm². Việc chia thành nhiều thang đo giúp người dùng lựa chọn mức phù hợp với cường độ bức xạ thực tế, từ các nguồn IR có mức phát thấp đến những nguồn có cường độ cao hơn, thay vì phải sử dụng nhiều thiết bị cho từng khoảng đo.

Total Meter IR850-940 đo ánh sáng hồng ngoại dải đo đến 400 mW/cm²

Thiết bị có độ chính xác ±5% + 1 digit và thời gian lấy mẫu 2 lần/giây, cho phép cập nhật kết quả liên tục trong quá trình kiểm tra. Khi theo dõi cùng một nguồn IR ở các thời điểm khác nhau, người dùng có thể dựa vào số liệu đo để nhận biết sự thay đổi hoặc suy giảm cường độ bức xạ, từ đó hỗ trợ công việc bảo trì và kiểm tra thiết bị. Nếu giá trị vượt quá thang đo đang chọn, màn hình hiển thị “OL” để cảnh báo người dùng chuyển sang dải đo cao hơn.

Ngoài ra, máy hỗ trợ đo trong dải bước sóng 760–1100 nm, sử dụng cảm biến photodiode silicon kết hợp bộ lọc hiệu chỉnh bước sóng, phù hợp kiểm tra các nguồn bức xạ hồng ngoại gần trong phạm vi này. Khả năng đo này phù hợp kiểm tra đèn LED IR trên camera, nguồn sáng hồng ngoại hoặc các thiết bị sử dụng bức xạ gần hồng ngoại trong dây chuyền kỹ thuật.

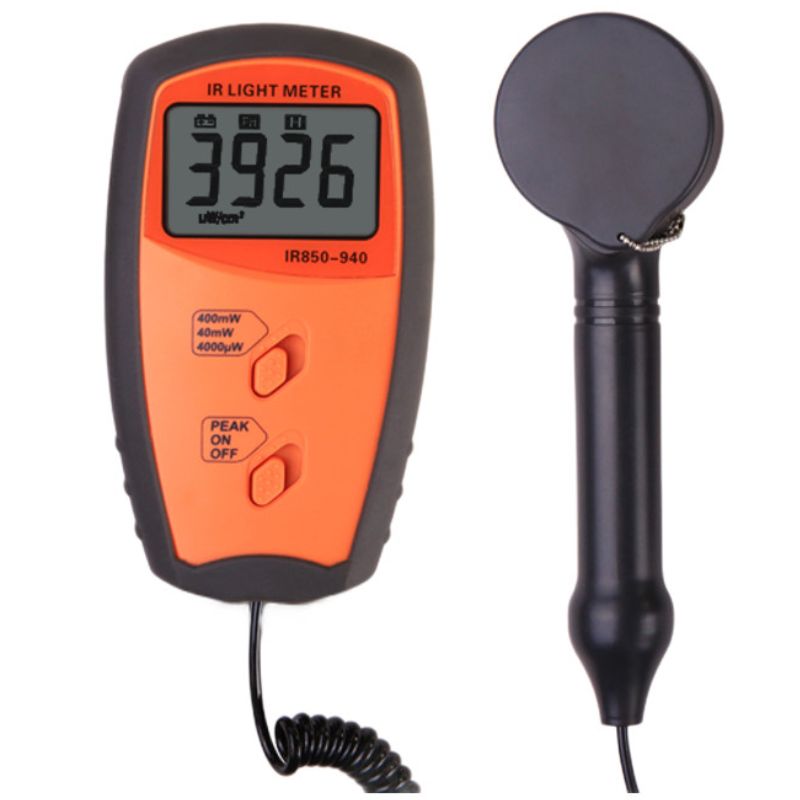

Total Meter IR850-940 có đầu đo rời, thuận tiện bố trí tại vị trí kiểm tra

Total Meter IR850-940 được thiết kế với đầu đo tách rời khỏi thân máy, trong đó đầu đo có kích thước 106 × 57 × 26 mm và thân máy 130 × 72 × 30 mm. Cấu tạo này giúp người dùng đưa cảm biến đến gần nguồn IR cần kiểm tra, trong khi thân máy vẫn có thể được giữ ở vị trí thuận tiện để quan sát kết quả, đặc biệt hữu ích khi đo trong không gian hẹp hoặc những vị trí khó thao tác trực tiếp.

Nhờ có thể di chuyển riêng phần cảm biến, người dùng dễ dàng thay đổi vị trí đo để kiểm tra nhiều điểm trên cùng một hệ thống. Chẳng hạn, khi đánh giá đèn LED hồng ngoại trên camera hoặc nguồn IR trong dây chuyền, cảm biến có thể được đưa lần lượt đến từng vị trí cần kiểm tra mà không phải di chuyển toàn bộ máy. Kết quả từ các điểm đo cũng thuận tiện để đối chiếu, qua đó hỗ trợ nhận biết sự chênh lệch hoặc thay đổi cường độ bức xạ của nguồn phát.

Thiết kế này càng thuận tiện khi kết hợp với trọng lượng khoảng 210 g gồm pin, giúp Total Meter IR850-940 dễ mang theo trong quá trình kiểm tra tại hiện trường. Máy sử dụng một pin 9V, cho thời lượng hơn 150 giờ, phù hợp với những công việc cần đo ở nhiều vị trí hoặc thực hiện trong thời gian dài. Trong điều kiện sử dụng, thiết bị hoạt động ở 0–40°C và độ ẩm 0–80%RH; khi không sử dụng, có thể bảo quản ở -10–50°C và độ ẩm 0–80%RH.

Với dải đo hồng ngoại 760–1100 nm, 3 thang đo và thiết kế đầu đo rời, Total Meter IR850-940 phù hợp để kiểm tra cường độ các nguồn IR như LED hồng ngoại, module phát IR hay thiết bị camera trong phòng R&D và QC. Nếu đang cần một thiết bị chuyên dụng để theo dõi và đối chiếu cường độ bức xạ hồng ngoại trong quá trình kiểm tra, bạn có thể tham khảo Total Meter IR850-940 tại Máy Đo Chuyên Dụng hoặc liên hệ Hotline Hà Nội: 0916610499 hoặc TP Hồ Chí Minh: 0918132242 - 0917182242 để được tư vấn trước khi lựa chọn.

Hướng dẫn sử dụng Total Meter IR850-940

Bước 1: Chuẩn bị nguồn năng lượng và khởi động máy

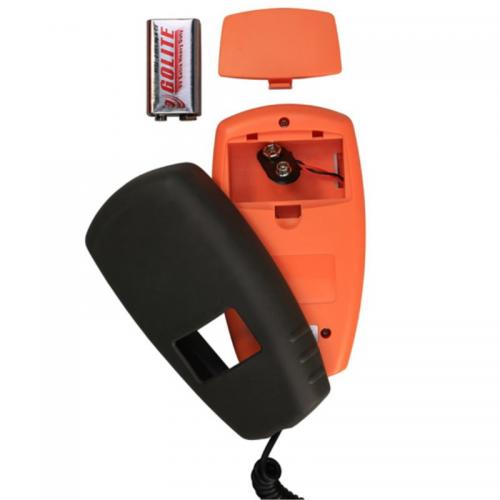

Lắp một viên pin 9V vào khoang chứa pin ở mặt sau Total Meter IR850-940, sau đó nhấn nút nguồn để khởi động và kiểm tra màn hình trước khi tiến hành đo.

Bước 2: Kết nối và định vị cảm biến đo

Kết nối đầu đo rời với thân máy, sau đó đưa mặt cảm biến tiếp cận vị trí nguồn bức xạ hồng ngoại cần kiểm tra, đặc biệt cẩn thận khi thao tác tại các khu vực hẹp như khe máy hoặc bên trong cụm thiết bị.

Bước 3: Lựa chọn thang đo phù hợp

Chọn một trong ba thang đo của Total Meter IR850-940 gồm 4000 μW/cm², 40 mW/cm² và 400 mW/cm² tùy theo cường độ bức xạ IR cần kiểm tra.

Bước 4: Đọc và ghi nhận kết quả

Quan sát giá trị hiển thị trên màn hình với tốc độ cập nhật 2 lần/giây để theo dõi cường độ bức xạ tại vị trí đo, đồng thời chuyển sang thang đo cao hơn nếu màn hình xuất hiện ký hiệu “OL” báo quá dải.

Bước 5: Kết thúc phép đo

Khi đã ghi nhận kết quả đo, tắt máy và bảo quản đầu đo ở nơi khô ráo, thoáng mát.

Lưu ý khi sử dụng và bảo quản Total Meter IR850-940

• Chỉ sử dụng Total Meter IR850-940 trong khoảng nhiệt độ 0–40°C (32–104°F) và độ ẩm 0–80%RH để phù hợp với điều kiện vận hành của thiết bị.
• Khi không sử dụng, bảo quản máy ở nơi khô ráo với nhiệt độ từ -10–50°C (14–122°F) và độ ẩm 0–80%RH.
• Giữ mặt cảm biến và kính lọc sạch, khô, tránh bụi bẩn hoặc trầy xước làm ảnh hưởng đến quá trình tiếp nhận bức xạ hồng ngoại.
• Khi di chuyển hoặc cất giữ, cần thao tác cẩn thận với đầu đo và dây kết nối để hạn chế va đập, gập hoặc tác động mạnh lên bộ phận cảm biến.
• Khi đo, tránh để đầu đo bị lệch hướng so với nguồn bức xạ IR để kết quả thu được có tính nhất quán giữa các lần kiểm tra.
• Nếu màn hình hiển thị “OL”, cần chuyển sang thang đo cao hơn thay vì tiếp tục đọc giá trị ở thang hiện tại.
