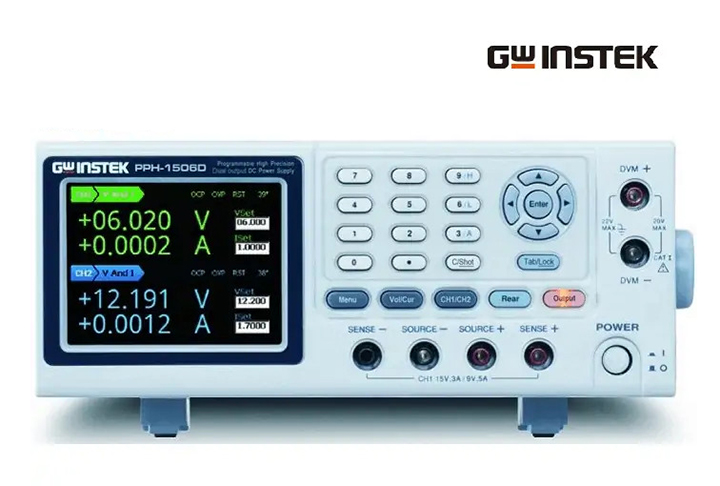

Nguồn lập trình độ chính xác cao DC GW Instek PPH-1506D (0-15V, 0-5A)

Ngõ ra định mức

Kênh đầu ra: 2

Kênh 1:

• Công suất: 45W
• Điện áp: 0 ~ 15V or 0 ~ 9V
• Dòng điện: 0 ~ 3A or 0 ~ 5A

Kênh 2

• Công suất: 36W
• Điện áp: 0 ~ 12V
• Dòng điện: 0~ 3.0A

Điện áp đầu ra Rising Time: 0.20ms (10% ~ 90%)

Điện áp đầu ra Falling Time: 0.30ms (90% ~ 10%)

Độ ổn định:

• Điện áp: 0.01%+3.0mV
• Dòng điện: NA

Điều chỉnh (CV)

• Load: 0.01%+2mV
• Line : 0.5mV

Điều chỉnh (CC)

• Load: 0.01%+1mA
• Line: 0.5mA

Độ gợn & Nhiễu (20Hz ~ 20MHz)

• CV p-p: ≦5A:8mVp-p(20Hz~ 20MHz)
• CV rms: 3mV(0~1MHz)
• CC rms: NA

Độ chính xác lập trình

• Điện áp: 0.05%+10mV
• Dòng điện (CH1: 5A,10A/CH2:1.5A,3A): 0.16%+5mA(5A/3A)
• Dòng điện (500mA): CH1: 0.16%+0.5mA
• Dòng điện (5mA): CH1: 0.16%+5uA

Độ chính xác READBACK

• Điện áp: 0.05%+3mV
• Dòng điện (CH1: 5A,10A/CH2:1.5A,3A)
• CH1: 0.2%+400uA(dải 5A ); CH2: 0.2%+400uA
• Dòng điện (500mA): CH1: 0.2%+100uA(500mArange); CH2: NA
• Dòng điện (5mA): Ch1: 0.2%+1uA(5mA range); CH2: 0.2%+1uA

Thời gian đáp ứng

Thời gian đáp ứng chuyển đổi (Phản hồi đến 1000% tải):

• < 40uS (within 100mV, Rear)
• < 50uS (within 100mV, Front)
• < 80uS (within 20mV)

Độ phân giải lập trình

• Điện áp: 2.5mV
• Dòng điện: CH1: 1.25mA( dải đo 5A); CH2: 1.25mA
• Dòng điện: CH1: 0.125mA(dải đo 500mA); CH2: NA
• Dòng điện: 1.25uA(dải đo 5mA)

Độ phân giải READBACK

• Điện áp: 1mV
• Dòng điện: CH1: 0.1mA( 5A Range); CH2: 0.1mA( 3A Range)
• Dòng điện: CH1: 0.01mA ( 500mA Range); CH2: NA
• Dòng điện: Ch1: 0.1uA( 5mA Range); CH2: 0.1uA( 5mA Range)

Chức năng bảo vệ

• OVP
• Độ chính xác: CH1: 0.8V; CH2:50mV
• Độ phân giải OVP: 10mV
• DVM
• Độ chính xác đọc lại DC ( 23℃± 5℃): CH1: NA; CH2: 0.05%+3mV
• Độ phân giải đọc lại: 1mV
• Dải điện áp vào: 0 ~ 20VDC
• Điện áp vào tối đa: -3V, +22V
• Điện trở đầu vào và điện dung: 20MΩ

Điện trở đầu ra lập trình

Dải đo: CH1: 0.001Ω to 1.000 Ω; CH2: NA

Độ chính xác lập trình: 0.5% + 10 mΩ

Độ phân giải: 1mΩ
