Thiết bị ghi dữ liệu- dòng rò Kyoritsu 5020

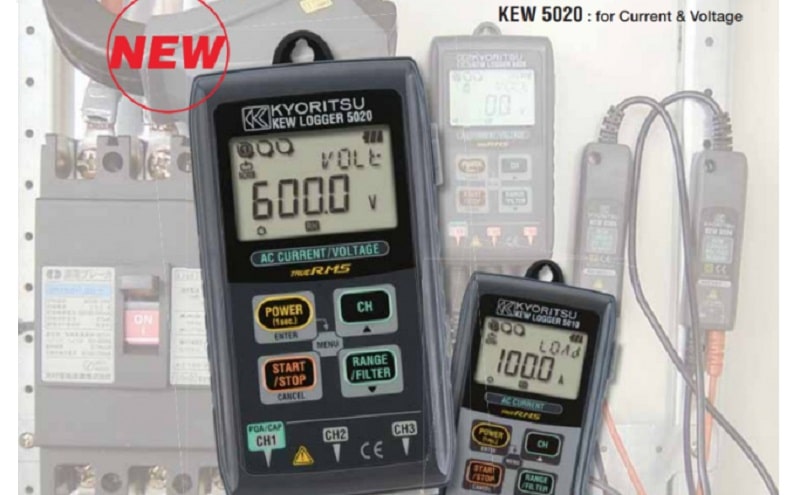

Thiết bị ghi dữ liệu- dòng rò Kyoritsu 5020 là một bộ ghi dữ liệu có khả năng đo dòng điện rò rỉ và dòng điện tải. Được thiết kế nhỏ gọn, đơn giản, kết quả đo hiển thị trên màn hình điện tử giúp dễ dàng sử dụng.

ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ ĐO DỮ LIỆU- DÒNG RÒ KYORITSU 5020

• 3 kênh đầu vào để ghi đồng thời dòng điện rò rỉ, dòng điện tải và điện áp
• Kyoritsu 5020 là máy kiểm tra dòng rò có khả năng phân tích chất lượng điện năng
• Dung lượng lớn để lưu trữ 60.000 điểm dữ liệu: 60.000 điểm dữ liệu có thể được ghi lại khi sử dụng 1ch và khi cả ba kênh được sử dụng, 20.000 điểm dữ liệu trên mỗi kênh có thể được ghi lại
• Bộ lọc thông thấp sẽ lọc ra sóng hài
• Đèn LED nhấp nháy khi vượt quá giá trị hiện tại / điện áp đặt trước
• GỌI: Xác nhận dữ liệu đã ghi
• Lựa chọn chế độ Một lần hoặc Chế độ vô tận
  • Bật một lần: Dừng ghi khi hết bộ nhớ
  • Tắt một lần: Ghi đè dữ liệu cũ và lưu trữ dữ liệu mới nhất
• Bộ nhớ không bay hơi: Dữ liệu được ghi sẽ được giữ lại ngay cả khi pin cạn kiệt hoặc thay thế do sự hiện diện của bộ nhớ không biến đổi (được bảo hành trong 10 năm)
• Hiển thị nguồn pin:
  • Cho biết điện áp pin ở 4 cấp độ
  • (Có thể sử dụng bộ ghi trong khoảng 24 giờ nữa ngay cả khi biểu tượng nóng lên nhấp nháy)

Phần mềm thân thiện dành cho máy tính: "KEW LOG Soft 2"

• "KEW LOG Soft 2" là phần mềm thân thiện với người dùng. Điều này cho phép chỉnh sửa, phân tích và hiển thị đồ họa của dữ liệu.
• Dữ liệu được ghi có thể tải xuống PC thông qua cáp USB.
• Sự thay đổi của điện áp đo và dữ liệu hiện tại có thể được xác nhận đồng thời trên màn hình hiển thị của PC. (chỉ trên KEW 5020)
• Tích hợp năng lượng đơn giản hóa
• ("KEW LOG Soft 2" sử dụng dòng điện và điện áp được ghi lại để tính mức tiêu thụ năng lượng tích hợp)

THÔNG SỐ KỸ THUẬT CỦA MÁY GHI DỮ LIỆU-DÒNG RÒ KYORITSU 5020

CHẾ ĐỘ GHI BÌNH THƯỜNG

(AC 50 / 60Hz, Sóng hình sin, Đầu vào: lớn hơn hoặc bằng 10% của dải tại CH1)

Dải: 100.0mA

• Độ chính xác: ± 2.0% rdg ± 0.9% f.s. + Độ chính xác của cảm biến

Dải: các dải khác

• Độ chính xác: ±1.5%rdg±0.7%f.s.+ Độ chính xác của cảm biến

Yếu tố Đỉnh: nhỏ hơn hoặc bằng 2.5: Độ chính xác RMS (sin) + 2% rdg + 1% f.s.

* Các giá trị Max, Min và Instant Peak trong chế độ Ghi thông thường chỉ là các giá trị tham chiếu:

Độ chính xác của chúng không được đảm bảo.

CHẾ ĐỘ GHI KÍCH HOẠT (SÓNG HÌNH SIN AC 50 / 60HZ)

Dải: 100.0mA

• Độ chính xác: ±3.5%rdg±2.2%f.s.+ Độ chính xác của cảm biến

Các dải khác: ±3.0%rdg±2.0%f.s.+ Độ chính xác của cảm biến

CHẾ ĐỘ GHI HÌNH

Dải: 100.0mA

• Độ chính xác: ±3.0%rdg±1.7%f.s.+ Độ chính xác của cảm biến

Các dải khác: ±2.5%rdg±1.5%f.s.+ Độ chính xác của cảm biến

CÁC THÔNG SỐ CHUNG

• Chế độ ghi: Bình thường, Kích hoạt, Chụp, Phân tích Chất lượng Điện năng
• Hệ thống vận hành: Xấp xỉ liên tục (Lấy mẫu đồng bộ đơn CH1)
• Điện áp làm việc tối đa: AC 9,9Vrms, giá trị cực đại 14V
• Số lượng kênh đầu vào: 3 kênh
• Phương pháp đo: RMS thực
• Khoảng đo RMS: khoảng 100ms
• Thời gian lấy mẫu:
  • Chế độ Bình thường / Kích hoạt: khoảng. 1,65ms / CH
  • Chế độ chụp: khoảng. 0,55ms (dạng sóng: ở mỗi 1,1ms)
  • Chế độ P.Q.A.: khoảng. 0,55ms
• Cảnh báo pin yếu: Hiển thị dấu pin (ở 4 cấp độ)
• Chỉ báo vượt quá dải: Dấu "OL" được hiển thị khi vượt quá phạm vi đo
• Thời gian đo có thể: Xấp xỉ 10 ngày (với pin alkaline LR6)
• Tiêu chuẩn áp dụng:
  • IEC 61010-1:2001 CAT III 300V Pollution degree2
  • IEC 61326 (tiêu chuẩn EMC)
• Kích thước: 111(L)×60(W)×42(D)mm
• Khối lượng: xấp xỉ 265g

Phụ kiện đi kèm thiết bị ghi dữ liệu-dòng rò Kyoritsu 4020

• Pin kiềm LR6 × 4, 9118 (Hộp đựng)
• Phần mềm PC "KEW LOG Soft 2", 7148 (cáp USB)
• Hướng dẫn sử dụng, Hướng dẫn nhanh, Hướng dẫn cài đặt,
• Bảng thông báo USB

Phụ kiện tùy chọn mua thêm:

• 8146/8147/8148 (cảm biến kẹp dòng tải và rò rỉ),
• 8121/8122/8123 (cảm biến kẹp dòng tải),
• 8129/8130 (cảm biến kẹp linh hoạt),
• 8309 (cảm biến điện áp: duy nhất cho KEW 5020), 8320 (bộ chuyển đổi AC),
• 9135 (Túi đựng), 9119 (hộp cứng để đựng),
• 7185 (cáp mở rộng cho cảm biến)
