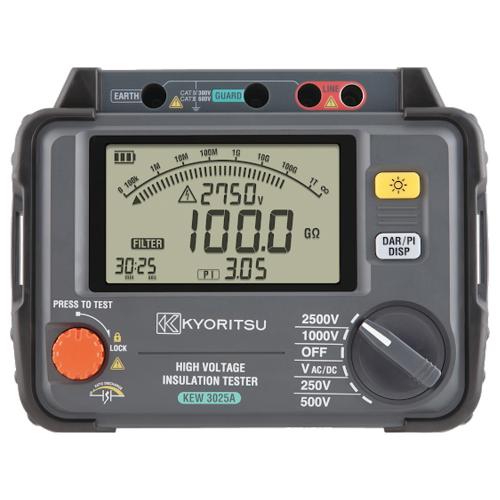

Đồng hồ đo điện trở cách điện Kyoritsu 3025A

Mô tả sản phẩm Kyoritsu 3025A

Đồng hồ đo điện trở cách điện Kyoritsu 3025A có khả năng đo được 4 dải với phạm vi lên đến 2500V. Do được sản xuất trên dây chuyền hiện đại của Nhật Bản, sản phẩm đảm bảo chắc chắn, bền bỉ và dễ dàng sử dụng.

ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ ĐO ĐIỆN TRỞ CÁCH ĐIỆN KYORITSU 3025A

• Kyoritsu 3025A giúp đo dòng điện ngắn mạch lên đến 1,5mA, đo và kiểm tra cho dòng điện 250V/500V/1000V/2500V
• Chức năng đo điện áp AC của đồng hồ đo điện trở cách điện là 30 – 600V với độ chính xác ±2%rdg±3dgt

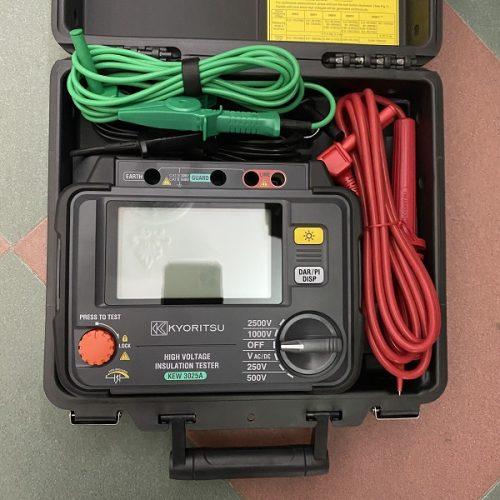

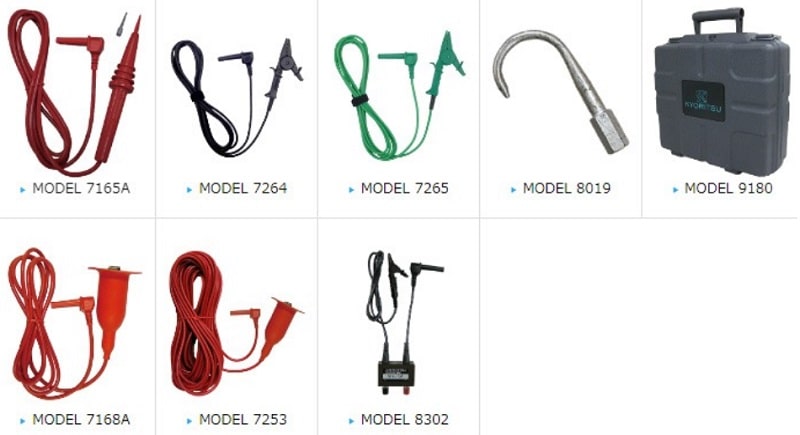

• Kẹp cá sấu được thiết kế mới, đi kèm hộp cứng đựng máy
• Sản phẩm được trang bị màn hình LCD kèm đèn nền giúp việc đọc kết quả trở nên đơn giản hơn, ngay cả khi ánh sáng yếu.
• Màn hình lớn với đèn báo và hiển thị đường biểu đồ ngang
• Đồng hồ đo điện trở cách điện Kyoritsu 3025A đi kèm nhiều chức năng khác như: Chức năng chẩn đoán của PI và DAR, chức năng lọc giảm nhiễu nhiễu để có được phép đo ổn định, cảnh báo điện áp trực tiếp...
• Xếp hạng tiêu chuẩn an toàn quốc tế IEC 61010-1 CAT IV 300V / CAT III 600V

THÔNG SỐ KỸ THUẬT CỦA MÁY ĐO ĐIỆN TRỞ CÁCH ĐIỆN KYORITSU 3025A

ĐO ĐIỆN TRỞ CÁCH ĐIỆN

• Điện áp ước lượng: 250V, 500V, 1000V, 2500V
• Độ chính xác:
  • 250V: 0.0 - 100.0MΩ , ±5%rdg±3dgt
  • 500V:
    • 0.0 - 99.9MΩ
    • 80 - 1000M Ω
    • ±5%rdg±3dgt
  • 1000V:
    • 0.0 - 99.9MΩ
    • 80 - 999MΩ
    • 0.80 - 2.00G  Ω
    • ±5%rdg±3dgt
  • 2500V:
    • 0.0 - 99.9MΩ
    • 80 - 999MΩ
    • 0.80 - 9.99GΩ
    • 8.0 - 100.0GΩ
    • ±5%rdg±3dgt
• Dòng điện ngắn mạch: 1.5mA
• Điện áp đầu ra:
  • Độ chính xác: ±10%, -10 - +20%, 0 - +20%
  • thiết bị điều khiển: ±10%rdg±20V

ĐO ĐIỆN ÁP

• Dải đo: AC: 30 - 600V (50/60Hz), DC: ±30 - ±600V
• Độ chính xác:  ±2%rdg±3dgt

Cách dùng đồng hồ đo điện trở cách điện Kyoritsu 3025A đơn giản

Để sử dụng Đồng hồ đo điện trở cách điện Kyoritsu 3025A, bạn tiến hành theo các bước như sau:

Bước 1: Chuẩn bị trước khi đo

• Đảm bảo pin LR14 (C) đã được lắp đầy đủ (8 viên).
• Kiểm tra dây dò, dây nối đất và dây cách điện đã kết nối đúng vị trí và không bị đứt gãy.
• Kiểm tra vị trí cần đo không có điện áp cao vượt mức quy định.

Bước 2: Lựa chọn dải điện áp thử

Xoay núm vặn chọn dải điện áp thử phù hợp với thiết bị cần kiểm tra:

• 250V: Đối với các thiết bị nhỏ, bảng mạch điện tử.
• 500V: Dùng phổ biến cho các động cơ nhỏ, hệ thống điện gia dụng.
• 1000V: Thường dùng trong công nghiệp nhẹ.
• 2500V: Dùng cho thiết bị điện công suất lớn, hệ thống cách điện cao.

Bước 3: Kết nối dây đo

Kết nối 3 dây gồm:

Sau khi lựa chọn, kết nối đầu dò với thiết bị cần kiểm tra, đảm bảo rằng dây nối đất đã được gắn đúng vị trí để tăng độ chính xác. Kết nối 3 dây gồm:

• Dây dò chính vào đầu dương.
• Dây nối đất vào phần nối đất của thiết bị kiểm tra.
• Dây cách điện (guard) giúp loại trừ dòng rò bề mặt để đo chính xác hơn.

Bước 4: Tiến hành đo

Bắt đầu quá trình đo bằng cách nhấn và giữ nút TEST. Trong suốt thời gian đo, màn hình LCD sẽ hiển thị các giá trị điện trở cách điện và biểu đồ thanh ngang hỗ trợ theo dõi trực quan. Ngoài ra, đồng hồ đo điện trở cách điện Kyoritsu 3025A còn tích hợp chức năng PI (chỉ số phân cực) và DAR (tỷ lệ hấp thụ điện môi) giúp đánh giá chất lượng cách điện theo thời gian, đặc biệt hữu ích trong bảo trì định kỳ.

Bước 5: Đo điện áp AC/DC

Kyoritsu 3025A cũng hỗ trợ đo điện áp AC/DC trong dải từ 30–600V với độ chính xác ±2%, phục vụ thêm cho việc kiểm tra sơ bộ nguồn điện.

Bước 6: Sau khi đo

• Nhả nút TEST để dừng đo.
• Thiết bị sẽ tự xả điện còn dư nếu có điện áp tích tụ.
• Tháo dây đo, tắt máy và cất thiết bị vào hộp đựng.

Lưu ý khi sử dụng máy đo điện trở cách điện Kyoritsu 3025A

Để đảm bảo an toàn tuyệt đối cho người dùng và thiết bị trong suốt quá trình sử dụng máy đo điện trở cách điện Kyoritsu 3025A, bạn cần lưu ý:

• Luôn kiểm tra thiết bị trước khi đo, đặc biệt là dây đo, kẹp cá sấu và pin.
• Không sử dụng thiết bị trong môi trường ẩm ướt, dễ cháy nổ hoặc có điện áp vượt quá mức cho phép.
• Đảm bảo người sử dụng đã ngắt nguồn điện trước khi thực hiện đo cách điện để tránh nguy cơ giật điện.
• Luôn mang đồ bảo hộ như găng tay cách điện và kính bảo vệ khi làm việc ở môi trường điện áp cao.
• Không chạm tay vào đầu dò khi thiết bị đang hoạt động.
• Sau khi đo xong, để thiết bị xả điện hoàn toàn rồi mới tháo dây đo.
• Không tự ý tháo rời máy hoặc thay đổi linh kiện không chính hãng.
