Bút thử điện áp Kyoritsu 170

Bút thử Kyoritsu 170 không chỉ đảm bảo khả năng đo điện áp, nó còn bao gồm nhiều chức năng đo khác như liên tục, kiểm tra luân phiên, kiểm tra đơn cực với dải đo rộng cùng độ chính xác cao.

ĐẶC ĐIỂM NỔI BẬT CỦA BÚT ĐIỆN KYORITSU 170

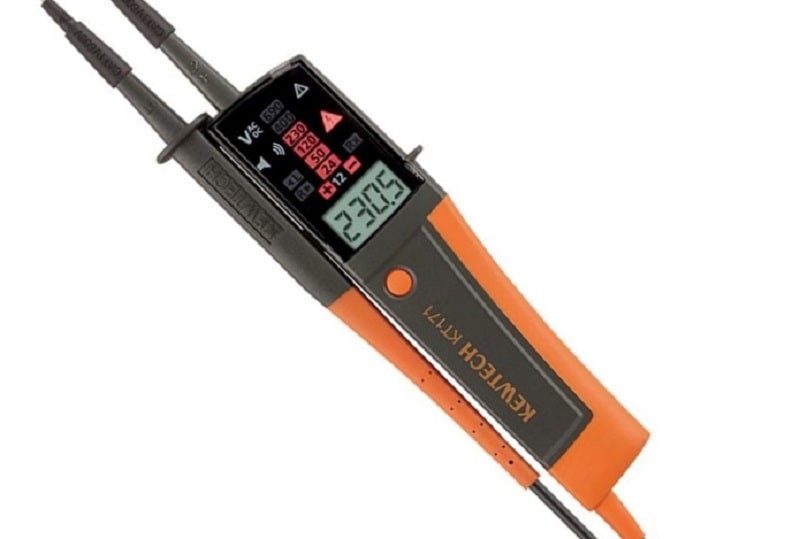

• Bút kiểm tra điện áp một chiều và xoay chiều của các thiết bị bằng đèn LED với dòng điện lên đến 690V
• Bút được sản xuất tuân thủ các tiêu chuẩn mới nhất IEC 61243 và IEC 61010 của Uỷ ban Kỹ thuật Điện Quốc tế (IEC)
• Đèn LED lớn và sáng giúp nhìn rõ các giá trị đo ở nơi tối. Thiết kế công thái học vừa tay cầm, nhỏ gọn dễ dàng bỏ túi.
• Mẫu bút điện này có sẵn hai chức năng tích hợp: “ đo không cần pin” và “tự kiểm tra” (tất cả đèn LED đều bật)
• Đầu thử điện chịu được môi trường khắc nghiệt ở nhiệt độ thấp
• Đèn chiếu sáng (đèn LED trắng) thuận tiện làm việc trong môi trường thiếu ánh sáng.
• Tự động bật / tắt nguồn giúp bút thử điện Kyoritsu có thể tiết kiệm pin đáng kể
• Báo hiệu bằng âm thanh đảm bảo an toàn, hạn chế các sự cố xảy ra.
• Đầu thử điện tùy biến, φ2mm hoặc φ4mm
• Vỏ bảo vệ đầu dò có thể cất được phần đính kèm của mũ cao su
• Cấp bảo vệ IP65 (IEC 60529) giúp hoạt động linh hoạt trong nhiều điều kiện môi trường khác nhau.

THÔNG SỐ KỸ THUẬT CỦA BÚT THỬ ĐIỆN KYORITSU 170

ĐO ĐIỆN ÁP

• Phạm vi điện áp: 12 - 690V AC/DC
• Điện áp định mức: 12/24/50/120/230/400/690V; AC (16 - 400Hz), DC (±)
• Khả năng chống chịu: đèn sáng tại ngưỡng điện áp lớn hơn
• Ngưỡng điện áp:
• 7±3V (12V LED)
• 18±3V (24V LED)
• 37.5±4V (50V LED)
• 75%±5% of điện áp định mức
• (120/230/400/690V LED)
• Thời gian phản hồi: <0.6s at 100% của mỗi điện áp định mức
• Dòng điện đạt giá trị đỉnh: ls<3.5mA (at 690V)
• Công suất đo kiểm:
  • 30s BẬT (thời gian hoạt động)
  • 240s OFF (thời gian khôi phục)

KIỂM TRA PHA ĐƠN CỰC

Điện áp định mức: 100 - 690V AC (50/60Hz)

KIỂM TRA PHA LUÂN PHIÊN

• Hệ thống: hệ thống-4-dây-3-pha; dòng AC 200 - 690V pha-pha (50/60Hz)
• Phạm vi pha: 120±5 O

ĐO LIÊN TỤC

• Phạm vi bảo vệ: 0 - 400kΩ+50%
• Dòng điện đo: xấp xỉ 1.5μA (pin 3V, 0Ω)
• Tiêu chuẩn phù hợp:
  • IEC 61243-3, IEC 61010-1, IEC 61557-7
  • CAT Ⅲ 690V / CAT Ⅳ 600V ô nhiễm cấp độ 2
• Cấp độ bảo vệ: IP65 (IEC 60529)
• Nhiệt độ hoạt động và phạm vi độ ẩm: -15 - 55ºC, tối đa 85% RH (không ngưng tụ)
• Nhiệt độ lưu trữ và dải độ ẩm: -20 - 60ºC, tối đa 85% RH (không ngưng tụ)
• Nguồn điện: pin LR03 (AAA) 1.5V×2
• Kích thước: 246(L)×64(W)×26(D) mm
• Khối lượng: 190g (cả pin)
• Phụ kiện đi kèm:
  • pin LR03 (AAA) 1.5V×2, KTA01 (4mm đầu đo kim loại [2 chiếc/bộ]),
  • KTA02 (4mm mũ cao su [2 chiếc/bộ]), hướng dẫn sử dụng
