Máy đo độ cứng siêu âm Phase II series 6000

1 đánh giá
Giá bán:Liên Hệ

Hãng: Phase II

Mã sản phẩm: Phase II series 6000

Bảo hành: 12 tháng

Tình trạng: Còn hàng

Hotline
Lợi ích khi mua
  • Sản phẩm chính hãng 100%
  • Giá luôn tốt nhất
  • Tư vấn chuyên nghiệp
  • Giao hàng toàn quốc
  • Bảo hành & sửa chữa tận tâm
  • Chi nhánh Hà Nội

    30 Mạc Thái Tổ, Yên Hòa, Q. Cầu Giấy

    Tel: (024) 3793 8604 - 3219 1220

  • Chi nhánh Hồ Chí Minh

    275F Lý Thường Kiệt, P. 15, Quận 11

    Tel: (028) 6686 0682

Máy đo độ cứng cầm tay Phase II series 6000 là thiết bị kiểm tra độ cứng siêu âm không phá hủy. Các máy đo thuộc series 6000 của Phase II sử dụng các phụ kiện như đầu dò cầm tay, đầu dò cơ học, thiết bị tác động Leeb hoặc đầu dò cầm tay mở rộng… để đo độ cứng không phá hủy.

Series 6000 Phase II bao gồm các máy đo độ cứng: PHT-6001, PHT-6002, PHT-6005, PHT-6010, PHT-6011, PHT-6030, PHT-6080, PHT-6100.

ĐẶC ĐIỂM CHÍNH CỦA THIẾT BỊ ĐO ĐỘ CỨNG SERIES 6000 PHASE II

  • Series 6000 của Phase II bao gồm các máy đo độ cứng di động cầm tay không phá hủy
  • Kết hợp kiểm tra độ cứng UCI và Leeb trong một trạng thái của thiết bị hiện đại
  • Kiểm tra thép với độ dày tối thiểu là 0,08 và độ dày tối đa không giới hạn
  • Kết quả kiểm tra nhanh, rõ ràng
  • Chuyển đổi Rockwell, Brinell Vickers hiển thị trên màn hình
  • Bộ nhớ lớn với đầu ra USB
  • Lựa chọn đầu dò UCI thủ công; 1kg, 2kg, 5kg & 10kg
  • Đầu dò cơ giới tùy chọn: .30kg, .80kg, & 1kgf (kilogram force)
  • Thiết bị tác động có sẵn (Leeb) D, DC, D + 15, G & DL

"Trở kháng tiếp xúc siêu âm của máy "dựa trên viên kim cương 136 độ ở đầu thanh rung được đặt xuống bề mặt thử nghiệm ở một tải cố định. Sự khác biệt về tần số rung siêu âm sau đó được tính vào giá trị độ cứng.

Quy trình kiểm tra UCI chậm hơn so với kiểu Dynamic Impact, tuy nhiên phương pháp kiểm tra độ cứng UCI di động, dễ dàng và chính xác.

Các máy đo này cũng có những ưu điểm riêng khi được sử dụng cho một số ứng dụng thử nghiệm nhất định. Các trình kiểm tra UCI không bị hạn chế đối với các chi tiết lớn như máy đo kiểu động lực (dymamic).

Các máy này có thể đo kim loại mỏng tới 1mm và ở giá trị độ cứng thấp tới 20HRC (75HB). Chúng cũng xuất sắc trong việc thực hiện kiểm tra độ cứng trên các kim loại lớn hơn, cứng hơn.

Một lý do khác cho sự gia tăng độ phổ biến là do thực tế là Phương pháp UCI được phân loại là loại “không phá hủy trực tiếp”. Phương pháp này chuyển đổi thành các phần phế liệu ít hơn / chi phí mfg thấp hơn nhờ vào các kiểm tra cần thiết.

Dynamic Impact (tác động bằng động lực) dựa trên nguyên lý độ cứng Leeb được phát triển bởi Dietmar Leeb trong những năm 1970. Phần thân tác động tải lò xo được đẩy lên bề mặt thử nghiệm, có hiệu lực bật lại. Tốc độ của cả lực đẩy ban đầu và lực bật được đo ở chế độ không tiếp xúc. Giá trị này được tính như một giá trị độ cứng Leeb và sau đó tự động chuyển đổi thành Rockwell C, B, Brinell, Vickers và giá trị Shore. Giá trị có hiệu quả mang lại kết quả dễ dàng, nhanh chóng và chính xác để kiểm tra độ cứng di động.

THANG UCI

Thang UCI

Dải đo

Dung sai

Rockwell C

20-70 HRC

+/- 1.5 HRC

Rockwell B

41-99 HRB

+/-1.5 HRB

Rockwell A

61-85 HRB

+/-1.5 HRA

Brinell

76-618 HB

+/- 3% HB

Vickers

80-1599 HV

+/- 3% HV

Lưu ý: Cũng có thể kiểm tra theo các thang đo sau (chỉ UCI) HRN15 - HRN30 - HRN45 - HRT15 - HRT30 - HRT45 HRF - HK - HD.

THANG LEEB

Thang Leeb

Dải đo

Dung sai

Rockwell C

25-67 HRC

+/- 1.5 HRC

Rockwell B

59-99 HRB

+/-1.5 HRB

Brinell

85-651 HB

+/- 10 HB

Vickers

83-976 HV

+/- 12 HV

Shore

26-99HS

+/-10HS

Leeb

170-960HLD

+/- 6HL

Máy đo độ cứng UCI với đầu dò cầm tay

Số model

Mô tả

Ghi chú các ứng dụng

PHT-6001Máy đo độ cứng cầm tay UCI với đầu dò 1kgf

Cho các bề mặt có bán kính dưới 125μin

PHT-6002

Máy đo độ cứng cầm tay UCI với đầu dò 2kgf

Cho các bề mặt có bán kính dưới 200μin

PHT-6005

Máy đo độ cứng cầm tay UCI với đầu dò 5kgf

Cho các bề mặt có bán kính dưới 400μin

PHT-6010

Máy đo độ cứng cầm tay UCI với đầu dò 10kgf

Cho các bề mặt có bán kính dưới  600μin

PHT-6011

Máy đo độ cứng cầm tay UCI với đầu dò dài 1kgf

Cho các bề mặt rãnh sâu có bán kính dưới 125μin

Máy đo độ cứng UCI với đầu dò cơ giới

Số model

Mô tả

Ghi chú các ứng dụng

PHT-6030

Máy đo độ cứng UCI với đầu dò 30kgf

Tốt nhất để kiểm tra độ cứng của lớp phủ; các phần mỏng đã hoàn thành

PHT-6080

Máy đo độ cứng UCI với đầu dò 80kgf

Tốt nhất cho bề mặt loại mang trơn

PHT-6100

Máy đo độ cứng UCI với đầu dò 1kgf

Tốt nhất cho bề mặt gia công

THÔNG SỐ KỸ THUẬT CỦA THIẾT BỊ KIỂM TRA ĐỘ CỨNG SERIES 6000 PHASE II

  • Dải đo độ cứng: HRC: 20.3- 70; HRB: 61-85.6 ; HV: 80-1599; HB: 76-618
  • Lựa chọn thang đo: Rockwell C (HRC); Rockwell B (HRB); Rockwell A (HRA); Brinell (HB); Vickers (HV); Leeb (HLD) và nhiều hơn
  • Dung sai: +/- 3.0% độ lệch trung bình so với giá trị tham chiếu của khối chuẩn với tối thiểu 5 phép đo
  • Loại màn hình: màn hình màu LCD với đèn nền, điều chỉnh độ sáng
  • Lựa chọn ngôn ngữ: Anh, Đức, Trung, Tây Ban Nha vv
  • Lưu dữ liệu: chữ, số
  • Bộ nhớ dữ liệu: 2000 nhóm dữ liệu đo được ; 20 nhóm dữ liệu hiệu chỉnh
  • Phần mềm thống kê: được cung cấp-có thể lưu trong Word hoặc Excel
  • Xuất dữ liệu: USB – cáp được cung cấp
  • Nguồn điện: pin sạc Lithium điện áp: 4.2V, 4800mAh
  • Tự động ngắt nguồn điện: 5 phút
  • Thời gian sạc: khoảng 8 giờ
  • Sử dụng pin: khoảng 6 giờ (không bật đèn nền)
  • Trọng lượng tịnh (đơn vị cơ sở) 2lbs (kèm đầu dò)
  • Trọng lượng: 12 lbs
  • Kích thước máy: 7.0 x 3.1 x 1.1” (160x80x30mm)
  • Kích thước phủ bì: 13.7 x 17.7 x 5.9” (350x450x150mm)

THÔNG SỐ KỸ THUẬT CỦA ĐẦU DÒ CẦM TAY UCI:

Loại/ model đầu dò

PHT-6001

PHT-6002

PHT-6005

PHT-6010

PHT-6011

Lực tải

1kgf (10N)

2kg (20N)

5kg (50N)

10kg (98N)

1kgf (10N)

Đường kính đầu dò

22mm

22mm

22mm

22mm

22mm

Chiều dài

154mm

154mm

154mm

154mm

213mm
Đường kính que do dao động2.4mm2.4mm3mm

3mm

2.4mm

Yêu cầu độ nhám bề mặt
μm=Metric μin= Inch

Ra<3.2μm
(Ra<125 μin)
Ra<5μm
(Ra<197 μin)
Ra<10 μm
(Ra<393 μin)
Ra<15 μm
(Ra<590 μin)
Ra<3.2µm
(Ra<125 µin)
Trọng lượng tối thiểu của mẫu đo

0.3kg (.66lbs)

0.3kg (.66lbs)

0.3kg (.66lbs)

0.3kg (.66lbs)

0.3kg (.66lbs)
Độ dày tối thiểu của mẫu đo2mm (.08”)2mm (.08”)2mm (.08”)2mm (.08”)2mm (.08”)

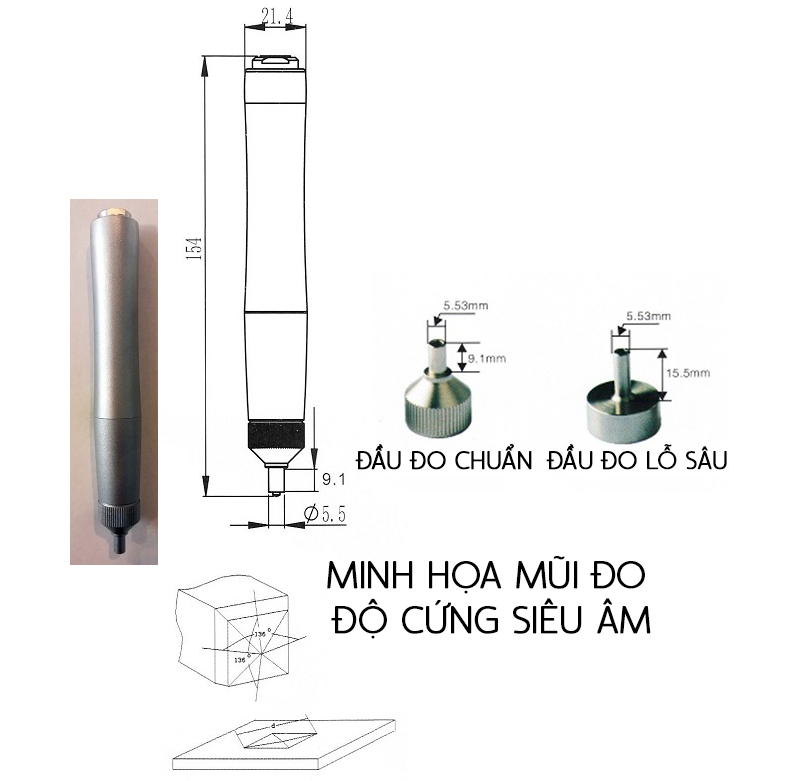

ĐẦU DÒ CẦM TAY UCI

THÔNG SỐ KỸ THUẬT CỦA ĐẦU DÒ CƠ HỌC UCI:

Loại/ model đầu dòPHT-6030

PHT-6080

PHT-6100

Lực tải

.30kg (3N)

.80kg (8N)

1kgf (10N)

Đường kính đầu dò

46mm

46mm

46mm

Độ dài

198mm

198mm

198mm

Đường kính que do dao động

3.7mm

3.7mm

3.7mm

Yêu cầu độ nhám bề mặt
μm=Metric μin= Inch

Ra<3.2μm

(Ra<125 μin)

Ra<5 μm

(Ra<197 μin)

Ra<8 μm

(Ra<314 μin)

Trọng lượng tối thiểu của mẫu đo0.3kg (.66lbs)0.3kg (.66lbs)

0.3kg (.66lbs)

Độ dày tối thiểu của mẫu đo2mm (.08”)2mm (.08”)

2mm (.08”)

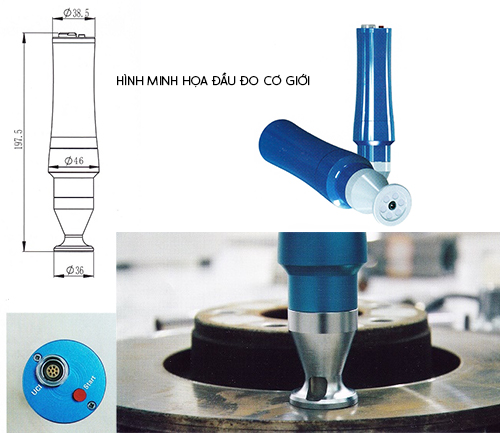

ĐẦU DÒ CƠ HỌC UCI

ĐỘ SÂU VẾT LÕM (µm):

Độ cứng.30kg cơ giới.80kg cơ giới1kg cơ giới1kg cầm tay2kg cầm tay5kg cầm tay10kg cầm tay
800HV4577101522
600HV4588111825
500HV5699121927
300HV681111162535

100HV

10131919274361

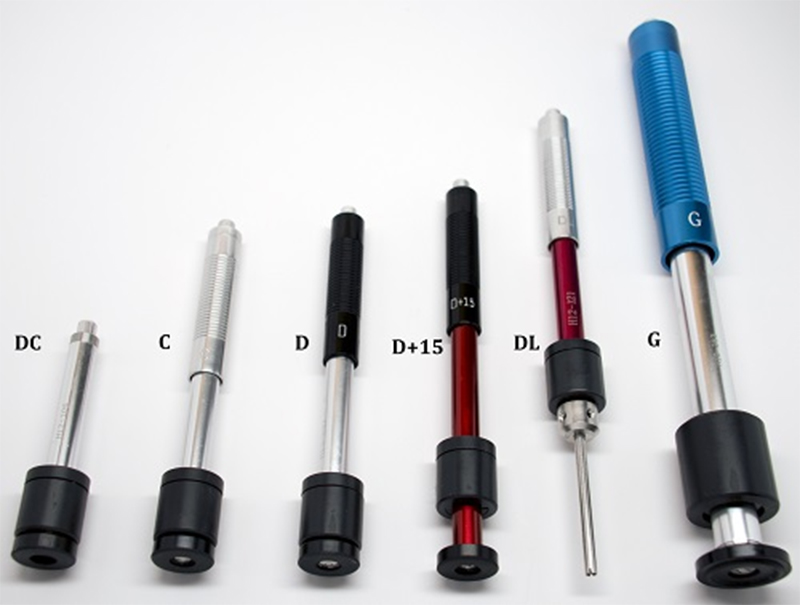

PHỤ KIỆN TÙY CHỌN:

Phụ kiện tùy chọn

Thiết bị tác động ứng dụng đặc biệt

Thiết bị tác động D, số model PHT1800-100
Thiết bị phổ quát chuẩn:

Chuyên dụng cho nhiệm vụ đo độ cứng

Thiết bị tác động DL số model. PHT1800-115

Mũi đo 4mm đường kính x 1.96” chiều dài:

Đo trong không gian cực hạn chế

Thiết bị tác động G model PHT1800-125
Mũi đo mở rộng:Để sử dụng trên các thành phần nặng rắn như; đúc thô và rèn. Chỉ có Brinell.

Thiết bị tác động DC model PHT1800-120
Thiết bị tác động cực ngắn

Được sử dụng cho các không gian rất hạn chế như lỗ, hình trụ, đo bên trong

Thiết bị tác động D+15 model PHT1800-110
Slim front section with coil set back

Hardness measurements in grooves, recessed surface

Thiết bị tác động C model PHT1800-130
năng lượng ảnh hưởng bị giảm đi

Đối với trường hợp thử nghiệm vật liệu cứng

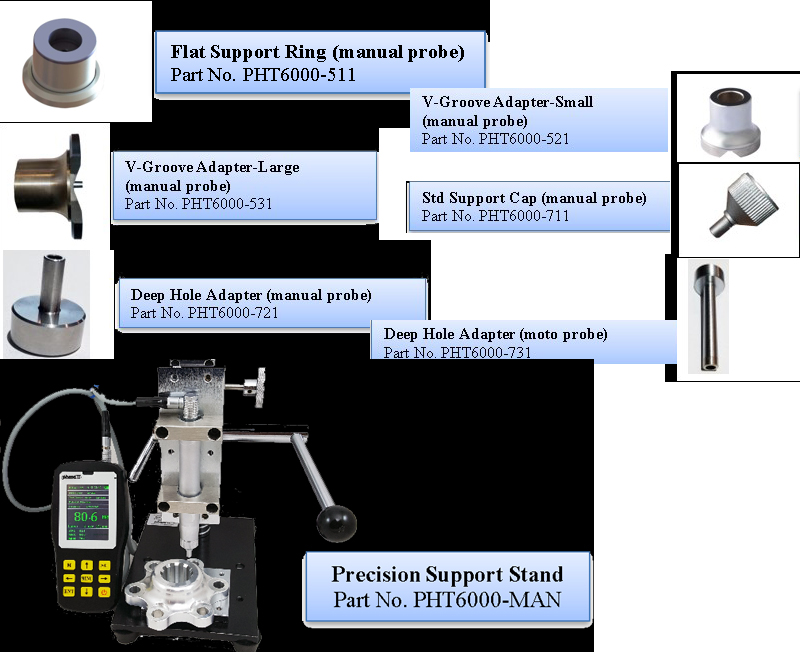

Thiết bị tác động ứng dụng đặc biệt

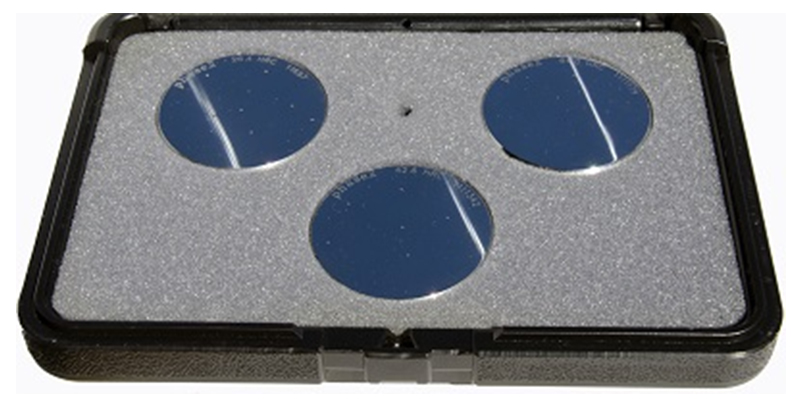

KHỐI CHUẨN TÙY CHỌN CHO SERIES 6000:

Bộ kit khối chuẩn kiểm tra độ cứng được chứng nhận NIST

Số phụ kiện 900330-9410

Bao gồm:

  • 1pc HRC 20’s
  • 1pc HRC 40’s
  • 1pc HRC 60’s

Chứng nhận đầy đủ cho từng khối chuẩn

KHỐI CHUẨN TÙY CHỌN CHO SERIES 6000

Khối chuẩn nhôm / đồng thau Rockwell:

Số phụ kiện

Mô tả

Hình dạng

Dải

Chú thích

900330-9414AH

Rockwell Bvuông80’s

Sản xuất tại Mỹ

nhôm

900330-9414AL

Rockwell B

vuông

50’s

Sản xuất tại Mỹ

nhôm

900330-9418HRockwell Evuông90’s

Sản xuất tại Mỹ

nhôm

900330-9418LRockwell Evuông60’s

Sản xuất tại Mỹ

nhôm

900330-9414BHRockwell Bvuông80’s

Sản xuất tại Mỹ

Đồng thau

900330-9414BLRockwell Bvuông50’s

Sản xuất tại Mỹ

Đồng thau

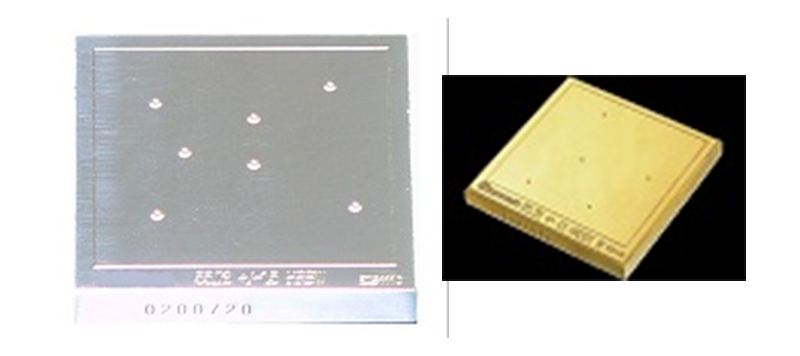

Khối chuẩn nhôm / đồng thau Rockwell

Khối chuẩn độ cứng Leeb:

Số phụ kiện

Mô tả

Hình dạngDảiChú thích
PHT1300-01Khối chuẩn độ cứng Leeb “D”tròn750-800(HRC 50’s)Phase II std.
PHT130001-certKhối chuẩn độ cứng Leeb “D” tròn750-800(HRC 50’s)Chứng nhận NIST

PHT1300-02

Khối chuẩn độ cứng Leeb “D” tròn590-670(HRC40’s)Phase II std.
PHT130002-certKhối chuẩn độ cứng Leeb “D” tròn590-670(HRC40’s)Chứng nhận NIST
PHT1300-03Khối chuẩn độ cứng Leeb “D” tròn590-670(HRC40’s)Phase II std.
PHT130003-certKhối chuẩn độ cứng Leeb “D” tròn490-570(HRC20’s)Chứng nhận NIST
PHT1100G-01Khối chuẩn độ cứng Leeb “G” tròn480-670Sử sụng với thiết bị tác động “G”
PHT1100G-01CKhối chuẩn độ cứng Leeb “G” chứng nhận ASTM đo Brinelltròn480-670 (HB200’s)Sử sụng với thiết bị tác động “G”

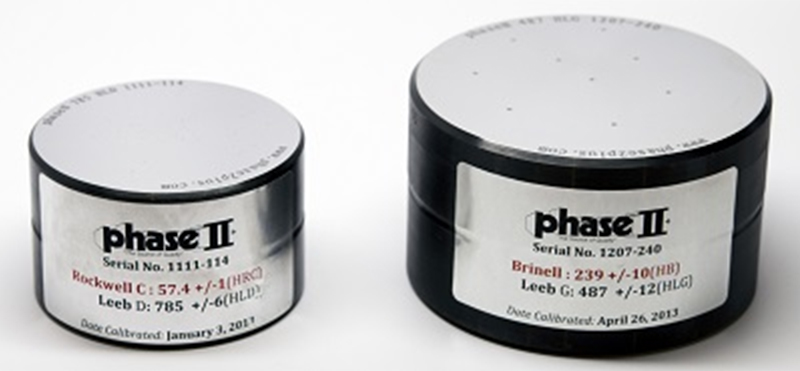

Khối chuẩn độ cứng Leeb

Khối chuẩn độ cứng Brinell

Số phụ kiệnMô tảHình dạngDải đoChú thích
900355-1000/1503000kgTròn150-250Phase II std. (thép)
900355-1000/2503000kgTròn250-500Phase II std. (thép)
900355-30103000kgHình chữ nhậtThấp

Nhôm (USA)

900355-30203000kgHình chữ nhậtCaoNhôm (USA)

900355-3030

3000kg

Hình chữ nhật

100-200HBThép (USA)

900355-3040

3000kgHình chữ nhật250-350HBThép (USA)
900355-30503000kgHình chữ nhật500+HBThép (USA)

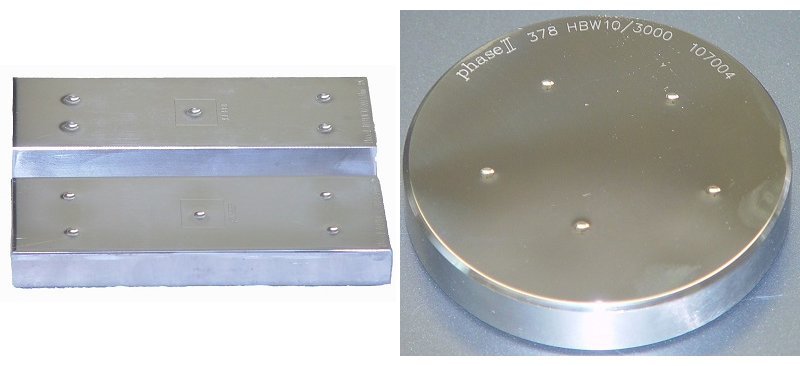

Khối chuẩn độ cứng Brinell
