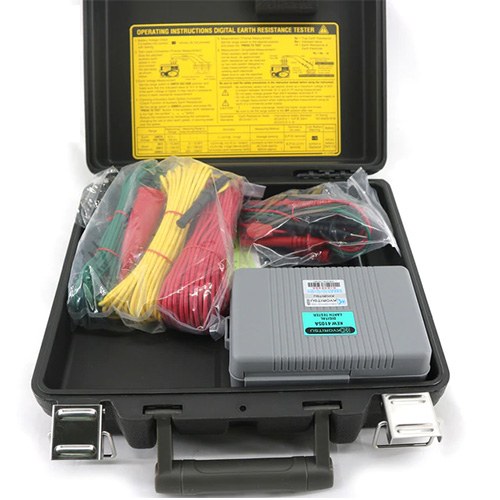

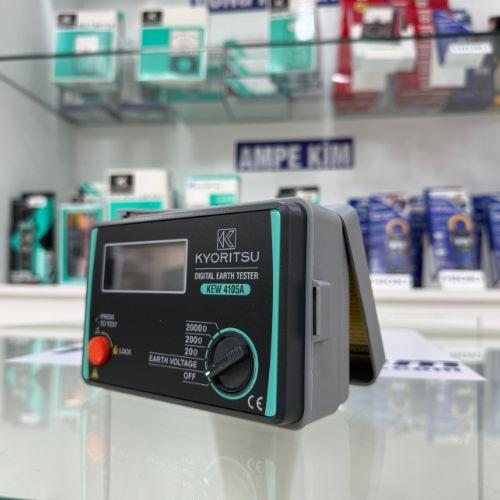

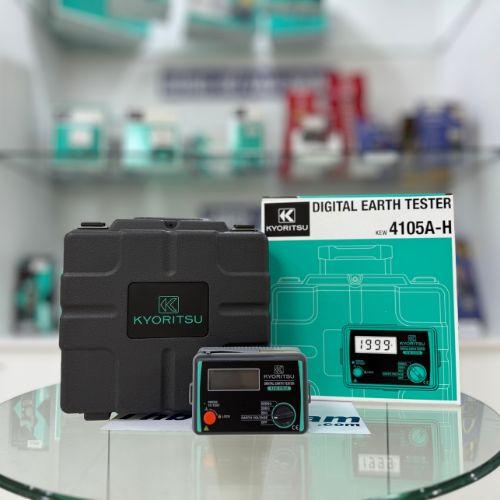

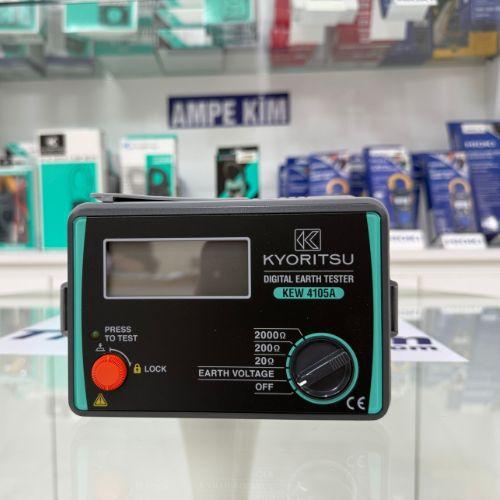

Đồng hồ đo điện trở đất Kyoritsu 4105AH
Hãng: Kyoritsu
Mã sản phẩm: Kyoritsu 4105AH
Bảo hành: 12 tháng
Tình trạng: Còn hàng
Thông số kỹ thuật Kyoritsu 4105AH
Dải đo điện trở đất | 0 - 20Ω/0 - 200Ω/0 - 2000Ω; |
Dải đo điện thế đất [50,60Hz] | 0 - 200V AC |
Độ chính xác đo điện trở đất | ±2%rdg±0.1Ω ( dải 20Ω), ±2%rdg±3dgt (dải 200Ω/2000Ω) |
Độ chính xác đo điện thế đất | ±1%rdg±4dgt |
Bảo vệ quá tải điện trở đất | 280V AC trong 10 giây, qua 2 trong 3 cổng |
Bảo vệ quá tải điện thế đất | 300V AC trong một phút |
Tiêu chuẩn áp dụng | IEC 60529 IP54 |
Tiêu chuẩn an toàn | IEC 61010-1 CAT III 300V Cấp độ ô nhiễm 2, IEC 61557 |
Nguồn điện | pin R6 (AA) (1.5V) × 6 |
Kích thước | 105(L) × 158(W) × 70(D)mm |
Khối lượng | xấp xỉ 550g |
Mô tả sản phẩm Kyoritsu 4105AH
Đồng hồ đo điện trở đất Kyoritsu 4105AH là thiết bị đo điện trở đất cần thiết để duy trì độ an toàn, tính mạng cũng như ngăn ngừa hư hỏng thiết bị.
LƯU Ý: model 4105A (vali mềm) và model 4105AH (vali cứng) chỉ khác nhau ở mẫu vali đựng

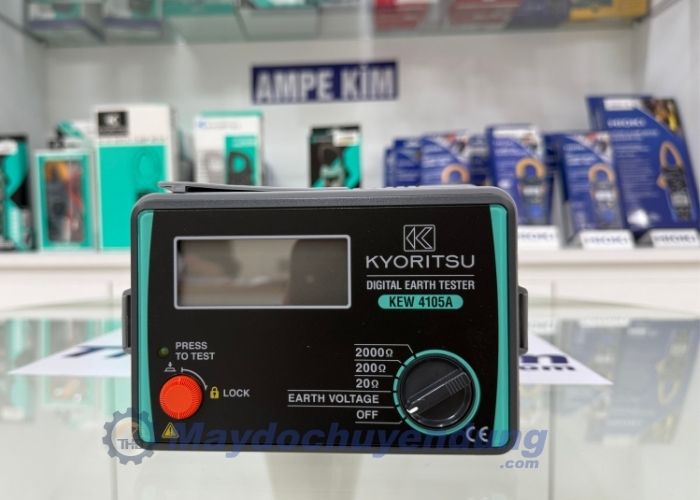

Đặc điểm nổi bật của đồng hồ đo điện trở đất Kyoritsu 4105AH
Kyoritsu 4105AH là đồng hồ đo điện trở đất có vali cứng để đựng, có chuẩn chống nước - chống bụi IP54, với màn hình lớn đễ đọc, thanh nối đất độ nhạy cao và cuộn cáp sáng tạo giúp làm giảm đáng kể thời gian cần thiết để hoàn thành các phép đo điện trở đất.
Sản phẩm mang đến nhiều các tính năng nổi bật bao gồm:

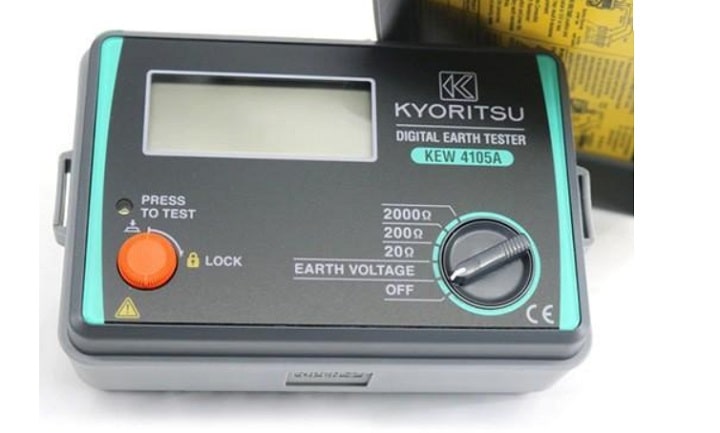

- Kyoritsu 4105AH là máy đo điện trở đất hiển thị dạng số (đồng hồ điện tử )
- Chuẩn chống bụi và chống nước, thiết kế theo tiêu chuẩn IEC 60529 IP54
- Ngoài phương tiện đo chính xác, các dây dẫn cho hệ thống nới lỏng hai dây đơn giản cũng được cung cấp như các phụ kiện tiêu chuẩn. (máy có thể được treo từ cổ để đo đơn giản)
- Được thiết kế để đáp ứng tiêu chuẩn an toàn IEC 61010-1
- Có khả năng đo điện áp đất
- Tự động cảnh báo khi điện trở của các gậy tiếp đất phụ trợ vượt quá dung sai.
- Kích thước nhỏ và trọng lượng nhẹ, được đựng trong hộp làm từ chất liệu chống sốc
- Dòng đo 2mA cho phép kiểm tra điện trở đất mà không chịu ảnh hưởng từ thiết bị ngắt dòng dò điện mặt đất trong mạch khi đang đo
Ứng dụng của đồng hồ đo điện trở đất Kyoritsu 4105AH
Đồng hồ đo điện trở đất được ứng dụng trong kiểm tra an toàn điện, xác định giá trị điện trở tiếp đất của điện cực nối đất hoặc của hệ thống điện cực nối đất (hệ thống nối đất).
Bên cạnh đó, nó cũng có thể đo, kiểm tra, dự đoán về điện trở đất một cách chính xác, chỉ ở mức sai số ±1 % rdg ± 4dgt (không ảnh hưởng đến kết quả đo).

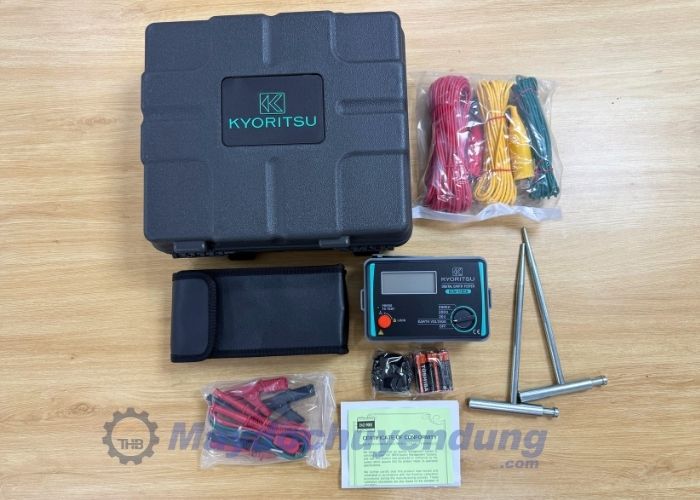

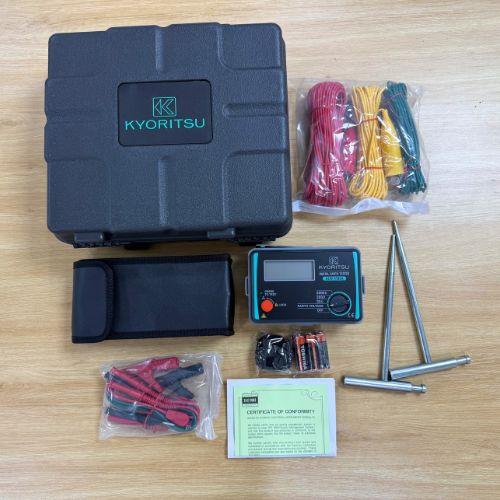

Phụ kiện đi kèm:
- 7095A (dây đo điện trở đất) × 1 bộ (đỏ-20m, vàng-10m, xanh-5m)
- 8032 (que tiếp đất phụ) × 1 bộ
- 7127A (Đầu dò đơn giản) × 1 bộ
- R6 (AA) × 6
- 9121 (Dây đeo vai)
- Hướng dẫn sử dụng
- Vali đựng : 9084 (vali mềm riêng cho model 4105A); 9165 (vali cứng riêng cho model 4105A-H)
Phụ kiện tùy chọn mua thêm: 7100A (bộ dây đo chính xác)
Video review sản phẩm Kyoritsu 4105AH
Hướng dẫn sử dụng đồng hồ đo điện trở đất Kyoritsu 4105AH
Cách sử dụng đồng hồ đo điện trở đất Kyoritsu 4105AH đơn giản như sau:
Bước 1: Chuẩn bị thiết bị và kiểm tra nguồn pin
Trước tiên, bạn cần kiểm tra đầy đủ các phụ kiện đi kèm gồm: bộ dây đo điện trở đất (dây đỏ 20m, dây vàng 10m, dây xanh 5m), que tiếp đất phụ, đầu dò đơn giản, dây đeo vai và hướng dẫn sử dụng. Tiếp theo, hãy lắp 6 viên pin R6 (AA) vào khoang chứa pin của máy, đảm bảo đúng cực âm – dương để thiết bị hoạt động ổn định.
Bước 2: Kết nối dây đo và bố trí que tiếp đất
Sau khi đã chuẩn bị đầy đủ phụ kiện, hãy cắm ba dây đo vào các cổng tương ứng trên thiết bị. Dây màu đỏ nối với cọc dòng (C), dây màu vàng nối với cọc áp (P), và dây màu xanh nối với cọc tiếp đất chính (E). Tiếp theo, bạn cần đóng các que tiếp đất xuống nền đất theo sơ đồ ba điểm, đảm bảo khoảng cách giữa các que đúng theo hướng dẫn kỹ thuật để kết quả đo đạt độ chính xác cao nhất.
Bước 3: Khởi động thiết bị và lựa chọn dải đo phù hợp
Sau khi hoàn tất kết nối, bạn bật công tắc nguồn để khởi động máy. Tiếp theo, hãy vặn núm điều chỉnh để lựa chọn dải đo thích hợp, bao gồm 20Ω, 200Ω hoặc 2000Ω, tùy thuộc vào yêu cầu đo cụ thể. Việc chọn đúng dải đo sẽ giúp thiết bị hoạt động chính xác và tránh tình trạng quá tải.
Bước 4: Tiến hành đo và quan sát kết quả
Khi máy đã sẵn sàng, hãy nhấn nút đo để bắt đầu quá trình kiểm tra điện trở đất. Kết quả đo sẽ hiển thị rõ ràng trên màn hình LCD của thiết bị. Nếu máy phát ra cảnh báo, điều đó có nghĩa điện trở của các gậy tiếp đất phụ trợ đang vượt quá giới hạn cho phép. Lúc này, bạn cần kiểm tra lại vị trí hoặc tình trạng kết nối của các que tiếp đất để đảm bảo độ chính xác.
Bước 5: Tắt máy và bảo quản thiết bị đúng cách
Sau khi đo xong, bạn cần tắt nguồn, tháo các dây đo và vệ sinh nhẹ nhàng đầu dò nếu cần thiết. Cuối cùng, hãy thu gọn toàn bộ phụ kiện và bảo quản thiết bị trong vali cứng đi kèm. Việc bảo quản đúng cách sẽ giúp thiết bị tránh được va đập, đồng thời kéo dài tuổi thọ và độ bền trong quá trình sử dụng lâu dài.
Lưu ý Kyoritsu 4105AH
Để đảm bảo an toàn cho người dùng và giúp thiết bị hoạt động chính xác, bền bỉ, bạn cần nắm chắc một số lưu ý:
- Không đo tại vị trí có điện áp vượt quá mức cho phép (tối đa 280V AC cho điện trở đất và 300V AC cho điện thế đất).
- Luôn sử dụng dây đo và cọc tiếp đất đúng chuẩn, đảm bảo tiếp xúc tốt để tránh sai số trong kết quả đo.
- Không sử dụng máy trong môi trường ẩm ướt, mưa lớn dù máy đạt chuẩn chống nước IP54 – mức này chỉ bảo vệ khỏi nước văng nhẹ.
- Kiểm tra pin thường xuyên, thay đồng bộ 6 viên pin R6 khi yếu để tránh sập nguồn đột ngột trong quá trình đo.
- Không tự ý tháo lắp hoặc thay đổi linh kiện trong máy, nếu có hỏng hóc nên liên hệ kỹ thuật chuyên môn.
- Vệ sinh nhẹ nhàng sau khi sử dụng, không dùng hóa chất tẩy mạnh lên màn hình hoặc vỏ máy.
- Bảo quản máy nơi khô ráo, tránh nơi có nhiệt độ cao hoặc rung lắc mạnh, tốt nhất là trong vali đựng đi kèm.
Câu hỏi thường gặp
- Kyoritsu 4105AH có thể đo điện trở đất trong khoảng bao nhiêu ohm?
Máy đo điện trở đất Kyoritsu 4105AH hỗ trợ ba dải đo linh hoạt gồm 0 – 20Ω, 0 – 200Ω và 0 – 2000Ω. Nhờ đó, thiết bị có thể sử dụng cho cả hệ thống tiếp địa thông thường và hệ thống có điện trở cao, giúp đánh giá toàn diện khả năng dẫn điện của hệ thống nối đất.
- Sự khác biệt giữa model Kyoritsu 4105A và 4105AH là gì?
Hai phiên bản này hoàn toàn giống nhau về tính năng và thông số kỹ thuật, điểm khác biệt duy nhất là loại vali đựng:
- Kyoritsu 4105A dùng vali mềm
- Kyoritsu 4105AH sử dụng vali cứng, giúp bảo vệ thiết bị tốt hơn khi mang đi công trường hoặc trong môi trường va đập mạnh.
- Thiết kế của Kyoritsu 4105AH có thuận tiện khi thao tác không?
Có. Kyoritsu 4105AH có kích thước nhỏ gọn 105 × 158 × 70mm và trọng lượng chỉ 550g, rất dễ cầm tay hoặc treo cổ khi đo. Ngoài ra, máy còn có dây đeo vai đi kèm, giúp rảnh tay thao tác trong khi vẫn giữ máy cố định
- Đồng hồ đo điện trở đất Kyoritsu 4105AH phù hợp cho những đối tượng sử dụng nào?
Máy đo điện trở đất Kyoritsu 4105AH phù hợp cho kỹ sư điện, thợ kỹ thuật công trường, công ty xây dựng, đơn vị kiểm định an toàn điện hoặc các cơ sở cần kiểm tra định kỳ hệ thống tiếp địa. Với độ chính xác cao và độ bền tốt, máy hoàn toàn đáp ứng yêu cầu kiểm tra chuyên sâu và nghiêm ngặt.
- Kyoritsu 4105AH có thể hoạt động liên tục trong thời gian dài không?
Có thể. Máy sử dụng 6 pin R6 (AA) 1.5V, cho phép hoạt động ổn định trong nhiều giờ. Với thiết kế tiết kiệm năng lượng và dòng đo chỉ 2mA, Kyoritsu 4105AH đảm bảo thời lượng pin dài, đáp ứng nhu cầu đo liên tục tại công trường mà không cần thay pin thường xuyên.
