Đồng hồ đo điện trở đất Hioki FT3151

Đồng hồ đo điện trở đất Hioki FT3151 là thiết bị đo sử dụng hệ thống vi sai pha AC để đo điện trở tiếp đất, đảm bảo các phép đo chính xác không bị ảnh hưởng bởi điện áp đất và điện trở tiếp đất phụ. Máy cuốn dây cải tiến giúp làm sạch một cách dễ dàng.

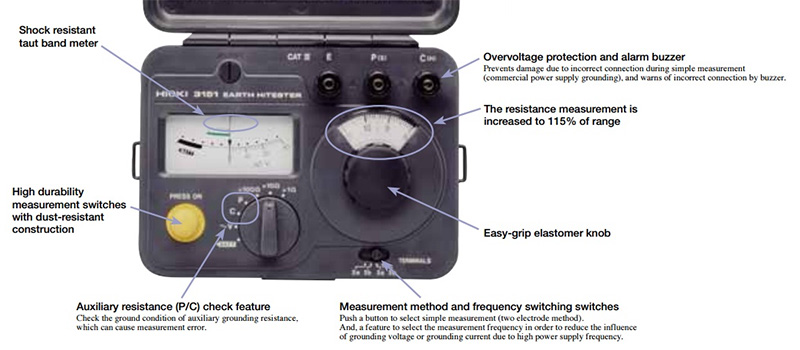

ĐẶC ĐIỂM CHÍNH CỦA ĐỒNG HỒ HIOKI FT3151

• Phương pháp ba điện cực, phương pháp hai điện cực ( đo lường đơn giản )
• Dải đo rộng, từ 0 đến 1150Ω, dựa theo tiêu chuẩn Châu Âu
• Tần số đo có thể chuyển đổi để giảm ảnh hưởng của sóng hài nguồn điện

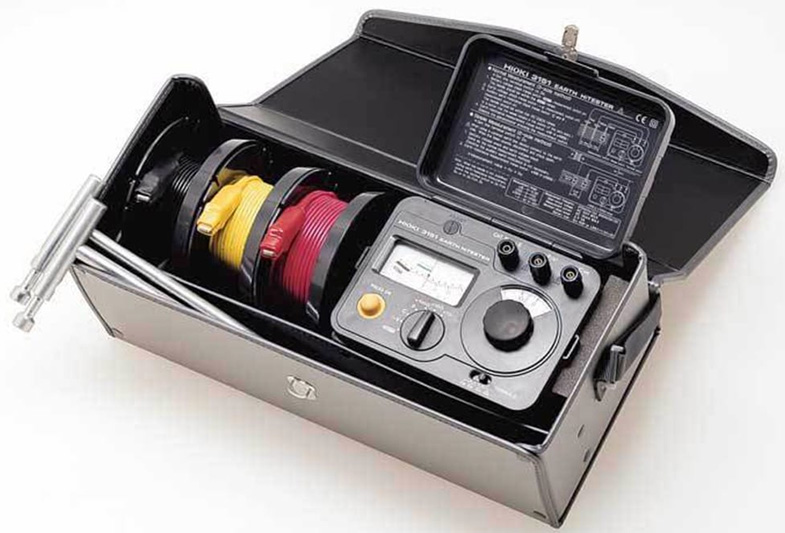

• Lắp đặt máy nhanh hơn đáng kể: Đi kèm với thanh nối đất và cuộn dây được nâng cấp

Lắp đặt và tháo dỡ nhanh hơn

Thanh nối đất mỏng hơn: Vì sự thay đổi độ dày của thanh nối đất phụ gây ra gần như không thay đổi điện trở nối đất của chúng, FT3151 sử dụng các thanh mỏng hơn để đi vào lòng đất dễ dàng hơn.

Cuộn dây đo không bị xoắn và rối: dễ dàng thu lại cuộn dây đo, thậm chí khi dây có chiều dài 20m

Ứng dụng của đồng hồ đo điện trở đất FT3151

Đồng hồ đo điện trở đất Hioki dùng để kiểm tra thông số điện trở đất của nhiều hệ thống tiếp địa, điện áp, tần số, các trở kháng phụ trợ của hệ thống nối, hệ thống tiếp địa hiện nay.

Đảm bảo an toàn, đo lường tin cậy

Kiểm tra điện thế đất: điện thế đất bị phá hủy có thể dẫn đến lỗi đo lường, vì vậy việc loại bỏ bất kỳ tác động nào là rất quan trọng, ví dụ loại bỏ bằng cách tắt các thiết bị điện.

Kiểm tra điện trở đất phụ trợ: khi đo một cài đặt với điện trở nối đất thấp, độ nhạy đo không tương ứng có thể can thiệp vào phép đo. Đồng hồ FT3151 cũng cho phép bạn kiểm tra điện cực nối đất phụ trợ S (P)

Đo lường: xoay núm tròn để điều chỉnh ampe kế về dấu con trỏ dưới ( ). Nếu kim chỉ thị của ampe kế chập chờn, hãy chuyển đổi tần số đo. Điều này sẽ giúp dụng cụ đo tránh được ảnh hưởng của sóng hài mặt đất và các điều kiện khác

THÔNG SỐ KỸ THUẬT CỦA ĐỒNG HỒ ĐO ĐIỆN TRỞ ĐẤT FT3151

• Hệ thống đo lường:
  • Phương pháp chiết áp AC, phương pháp hai điện cực, ba điện cực ( có thể điều chỉnh)
  • Tần số đo: 575 Hz/ 600 Hz
  • Đo dòng điện: phương pháp ba điện cực: giá trị hiệu dụng 15 mA hoặc thấp hơn; phương pháp hai điện cực: giá trị hiệu dụng 3 mA hoặc thấp hơn.
  • Điện áp mạch hở: giá trị hiệu dụng 50 V AC hoặc thấp hơn
• Dải đo: 10 Ω (0 to 11.5 Ω), 100 Ω (0 to 115 Ω), 1000 Ω (0 to 1150 Ω)
• Độ lệch danh nghĩa: ±0.25 Ω, ±2.5 Ω, ±25 Ω
• Chức năng: Kiểm tra điện trở đất phụ trợ S (P)/ H(C)
• Đo lường điện trở đất: 0 đến 30V, độ lệch danh nghĩa: ±3.0 % f.s.
• Nguồn điện: 6 x pin alkaline LR6 (AA), vận hành 1100 lần ( cứ 30/ chu kỳ nghỉ 30 giây)
• Kích thước và khối lượng: 164 mm (6.46 in)W × 119 mm (4.69 in)H × 88 mm(3.46 in)D, 760 g (26.8 oz)
• Phụ kiện: thanh nối đất phụ trợ L9840 ( bộ 2 mảnh) ×1, Cáp đo L9841 (Cúc cá sấu, đen 4 m (13.12 ft)), Cáp đo L9842-11 (màu vàng 10 m (32.81 ft), được trang bị máy cuộn)); Cáp đo L9842 -22 (màu đỏ 20 m (65,62 ft), được trang bị máy cuộn) ×1; pin Alkaline LR6 (AA) × 6. Hộp đựng C0106 × 1, Hướng dẫn sử dụng x1
