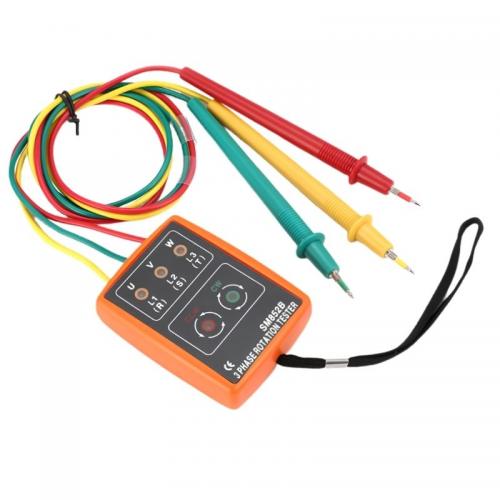

Máy đo chỉ thị pha Total Meter SM852B

Mô tả sản phẩm SM852B

Trong quá trình lắp đặt, bảo trì hệ thống điện 3 pha, việc xác định đúng thứ tự pha và kiểm tra tình trạng từng pha giúp kỹ thuật viên hạn chế sai sót khi đấu nối. Total Meter SM852B hỗ trợ thực hiện các kiểm tra này với dải điện áp 60–600V AC và tần số 20–400Hz, đồng thời sử dụng đèn LED và còi báo để nhận biết trạng thái pha,thuận tiện khi mang theo công trình.

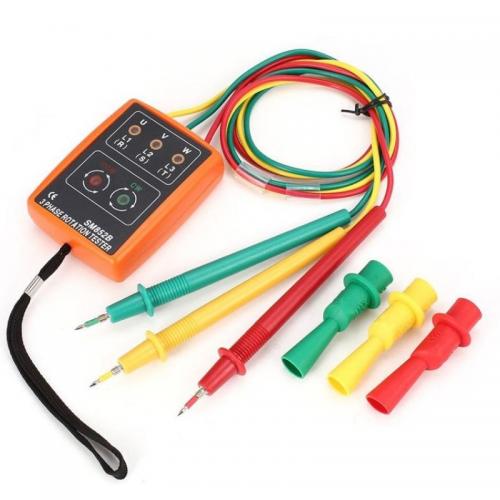

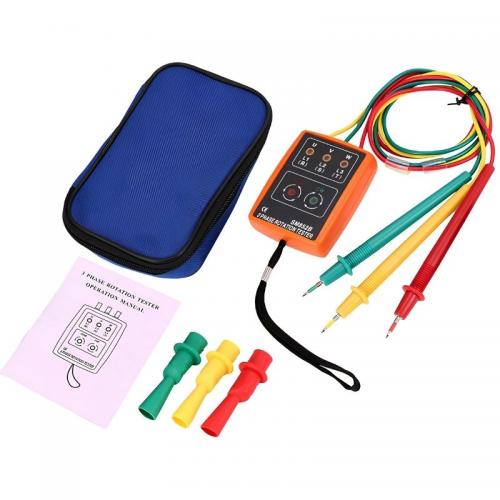

Bộ sản phẩm gồm: Thân máy, dây đo, kẹp đo, dây đeo, sách hướng dẫn sử dụng và túi vải đựng.

Total Meter SM852B dải tần số 20–400 Hz, thiết kế nhỏ gọn cho công việc hiện trường

Total Meter SM852B là dòng đồng hồ chỉ thị pha có dải tần số 20–400 Hz, phù hợp với nhiều nhu cầu kiểm tra nguồn điện xoay chiều trong thực tế. Dải tần này bao phủ tần số 50 Hz của nguồn điện lưới thông dụng, giúp kỹ thuật viên thuận tiện kiểm tra pha trên các hệ thống điện nằm trong giới hạn làm việc của thiết bị. Với những nguồn có đặc tính tần số khác như biến tần hoặc máy phát, cần đối chiếu điều kiện sử dụng và thông số kỹ thuật trước khi tiến hành kiểm tra.

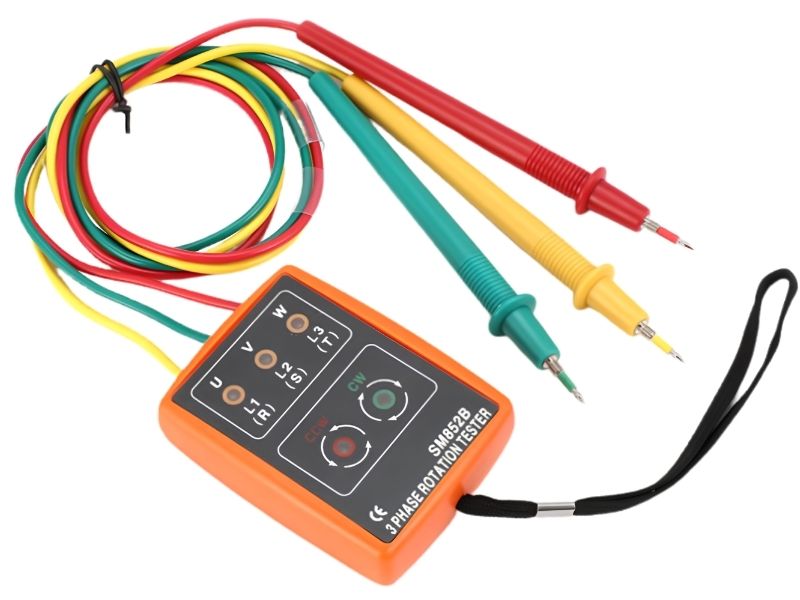

Total Meter SM852B thiết kế nhỏ gọn, đo dải tần số 20–400 Hz

Total Meter SM852B có điện áp tối đa 2000 V/phút và điện áp xung 4000 V, giúp thiết bị có khả năng chịu được mức điện áp cao hơn trong các điều kiện kỹ thuật nhất định. Tuy nhiên, thông số này không đồng nghĩa với việc máy có thể kiểm tra ở điện áp lên tới 2000 V. Khi sử dụng thực tế, SM852B chỉ làm việc trong phạm vi 60–600 V AC, phù hợp để kiểm tra nguồn điện xoay chiều 3 pha từ 60 V đến 600 V tại tủ điện, điểm đấu nối hoặc các thiết bị điện công nghiệp.

Total Meter SM852B có kích thước 85 x 64 x 23 mm không bao gồm dây đo và trọng lượng khoảng 200 g, giúp thiết bị dễ dàng nằm gọn trong túi đồ nghề và thuận tiện mang theo khi thợ điện, kỹ thuật viên bảo trì nhà máy hoặc đội ngũ M&E phải di chuyển giữa nhiều tủ điện, máy móc và điểm đấu nối. Thiết kế cơ động này phù hợp với đặc thù kiểm tra điện tại hiện trường.

Ngoài ra, máy có thời gian sử dụng liên tục theo từng mức điện áp: không quá 60 phút ở 200 V ACV và không quá 4 phút ở 600 V ACV. Vì vậy, SM852B thích hợp cho các tác vụ kiểm tra và xác nhận nhanh nguồn điện 3 pha, sau khi hoàn tất phép kiểm tra cần ngắt kết nối thay vì duy trì máy trên mạch để theo dõi nguồn trong thời gian dài.

Total Meter SM852B kiểm tra thứ tự pha và mất pha nhanh bằng LED kết hợp còi báo

Total Meter SM852B là thiết bị đo chỉ thị pha hỗ trợ kiểm tra hai trạng thái quan trọng của nguồn điện 3 pha gồm thứ tự pha và tình trạng mất pha. Thiết bị sử dụng đèn LED kết hợp còi báo để thông báo kết quả, giúp kỹ thuật viên dễ dàng nhận biết trạng thái nguồn bằng tín hiệu trực quan và âm thanh trong quá trình kiểm tra tại hiện trường.

Khả năng kiểm tra thứ tự pha đặc biệt hữu ích khi lắp đặt hoặc đấu nối động cơ 3 pha, máy bơm, quạt công nghiệp, máy nén và các thiết bị sử dụng nguồn điện 3 pha khác. Sau khi hoàn thành đấu nối, thợ điện có thể sử dụng Total Meter SM852B để kiểm tra tại điểm cấp nguồn trước khi đưa thiết bị vào vận hành, từ đó kịp thời phát hiện trường hợp cần kiểm tra hoặc điều chỉnh lại thứ tự dây pha.

Bên cạnh đó, SM852B còn hỗ trợ phát hiện tình trạng mất pha (hở pha), giúp người dùng nhanh chóng nhận biết nguồn điện không có đủ các pha cần thiết. Tính năng này phù hợp khi kiểm tra tủ điện, nghiệm thu hệ thống sau lắp đặt hoặc xác định nguồn cấp khi máy móc 3 pha đột ngột ngừng hoạt động. Việc kết hợp kiểm tra thứ tự pha và mất pha trên cùng một thiết bị giúp kỹ thuật viên thuận tiện hơn trong các công việc bảo trì, sửa chữa và xử lý sự cố điện.

Nhờ khả năng kiểm tra thứ tự pha, phát hiện mất pha và thiết kế gọn nhẹ, Total Meter SM852B là lựa chọn phù hợp cho thợ điện, kỹ thuật viên bảo trì và nhân sự M&E thường xuyên phải di chuyển giữa nhiều vị trí kiểm tra. Thiết bị đáp ứng phạm vi làm việc 60–600 V, 20–400 Hz, thuận tiện cho các phép kiểm tra điện 3 pha trong thực tế. Bạn có thể liên hệ Máy Đo Chuyên Dụng qua Hotline Hà Nội: 0904 810817 hoặc TP Hồ Chí Minh: 0918132242 - 0917182242 để được tư vấn và đặt mua Total Meter SM852B phù hợp với công việc.

Hướng dẫn sử dụng Total Meter SM852B

Bước 1: Xác định nguồn điện cần kiểm tra

Đảm bảo nguồn điện xoay chiều 3 pha cần kiểm tra nằm trong phạm vi làm việc 60–600 V và 20–400 Hz của Total Meter SM852B.

Bước 2: Kiểm tra thiết bị trước khi đo

Kiểm tra thân máy, dây đo và các kẹp đo để đảm bảo không có dấu hiệu hư hỏng ảnh hưởng đến quá trình kết nối và kiểm tra điện.

Bước 3: Kết nối các kẹp đo với nguồn 3 pha

Kết nối dây đo và kẹp đo của Total Meter SM852B với các dây pha cần kiểm tra theo đúng quy trình kết nối của thiết bị.

Bước 4: Quan sát tín hiệu chỉ thị

Sau khi kết nối, theo dõi đèn LED và tín hiệu còi trên Total Meter SM852B để xác định trạng thái thứ tự pha và nhận biết tình trạng mất pha.

Bước 5: Ghi nhận kết quả kiểm tra

Đối chiếu tín hiệu hiển thị và âm báo để xác định kết quả, đồng thời lưu ý rằng quy ước cụ thể của từng trạng thái cần được thực hiện theo hướng dẫn của nhà sản xuất.

Bước 6: Kết thúc phép đo và tháo kẹp

Sau khi hoàn tất kiểm tra, tháo các kẹp đo khỏi nguồn điện theo đúng quy trình an toàn và không duy trì kết nối thiết bị vượt quá thời gian sử dụng cho phép.

Lưu ý khi sử dụng và bảo quản Total Meter SM852B

• Chỉ sử dụng Total Meter SM852B với nguồn điện có điện áp 60–600 V và tần số 20–400 Hz.
• Không để thiết bị kết nối liên tục quá 60 phút ở 200 V ACV hoặc quá 4 phút ở 600 V ACV.
• Kiểm tra dây đo trước khi sử dụng, không tiếp tục thao tác nếu dây đo, kẹp đo hoặc thân máy có dấu hiệu hư hỏng.
• Đảm bảo các kẹp đo tiếp xúc chắc chắn với vị trí cần kiểm tra và thực hiện thao tác theo đúng quy trình an toàn điện.
• Khi đọc kết quả thứ tự pha hoặc mất pha, cần dựa trên quy ước LED và còi của thiết bị thay vì tự xác định trạng thái theo cảm quan.
• Sau khi sử dụng, vệ sinh và cất thân máy cùng dây đo, kẹp đo trong túi vải đi kèm, đồng thời tránh môi trường ẩm ướt, nhiệt độ cao hoặc va đập mạnh.
