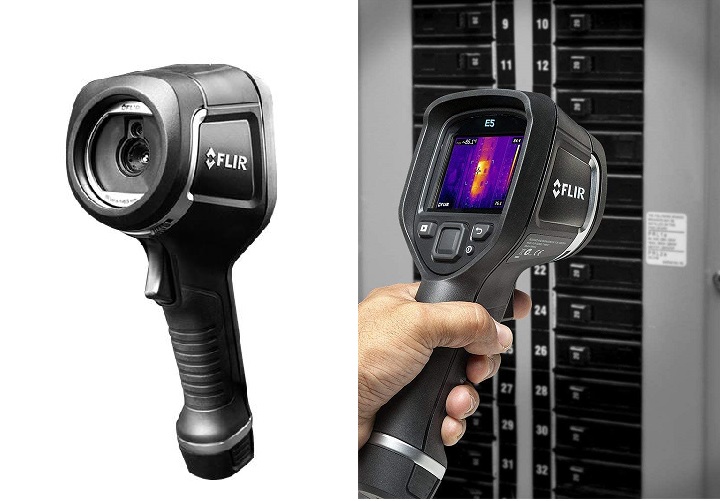

Camera đo nhiệt độ hồng ngoại FLIR E5-XT

Tổng quan

• Phạm vi đo: -20°C  đến 400°C
• Độ chính xác: ±2°C (±3.6°F) hoặc ±2% rdg, với nhiệt độ môi trường 10°C đến 35°C (50°F đến 95°F) và nhiệt độ vật thể trên 0°C (32°F).
• Loại đầu dò (cảm biến): Uncooled microbolometer
• Trường nhìn (FOV): 45° × 34°
• Độ phân giải hồng ngoại (IR): 160 × 120 pixels
• Danh mục đóng gói sản phẩm: Camera (máy ảnh) hồng ngoại (IR) •Hộp đựng (hộp cứng) •Pin (bên trong camera) •Cáp USB •Cấp nguồn/bộ sạc với phích cắm phù hợp với thị trường EU, UK, US và Úc •Tài liệu hướng dẫn.
• Công nghệ ảnh MSX (Multi Spectral Dynamic Imaging): Ảnh hồng ngoại (IR) được làm rõ nét hơn với chi tiết máy ảnh kỹ thuật số.
• Phạm vi nhiệt độ đối tượng: –20°C đến 400°C (-4°F đến 752°F) theo 2 phạm vi
• Kích thước hộp: 385 × 165 × 315 mm (15.2 × 6.5 × 12.4 in)
• Độ nhạy nhiệt/ NETD: <0.10°C (0.27°F) / <100 mK (milli-Kelvin)
• Chế độ FLIR Screen- EST: Không

Chứng nhận: UL, CSA, CE, PSE và CCC

Kết nối và giao tiếp

• Nguồn AC: Sử dụng bộ chuyển đổi nguồn AC, với đầu vào 90–260 VAC, đầu ra 5 VDC vào camera
• Giao tiếp: Micro USB: Truyền dữ liệu đến và từ PC hoặc thiết bị Mac.
• WiFi: Chuẩn: 802.11 b/g/n •Dải tần số: •2400–2480 MHz •5150–5260 MHz •Công suất ra lớn nhất: 15 dBm

Môi trường

• Tương thích điện từ (EMC): WEEE 2012/19/EC •RoHs 2011/65/EC •C-Tick •EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR Part 15 Class B
• Độ ẩm (vận hành và lưu trữ): IEC 60068-2-30/24 h 95%Rh
• Phạm vi nhiệt độ vận hành: –15°C đến 50°C (+5°F đến 122°F)
• Quang phổ vô tuyến: Chuẩn: 802.11 b/g/n •Dải tần số: •2400–2480 MHz •5150–5260 MHz •Công suất đầu ra lớn nhất: 15 dBm
• Sốc: 25 g (IEC 60068-2-27)
• Phạm vi nhiệt độ lưu trữ: –40°C đến 70°C (–40°F đến 158°F)
• Bảng độ phát xạ/hiệu chỉnh: Bảng độ phát xạ của các vật liệu cho trước/ có thể thay đổi từ 0.1 đến 1.0
• Vỏ ngoài/Rơi: IP 54 (IEC 60529)/2m (6.6 ft.)

Tạo ảnh và hệ thống quang học

• Màu: Đen và xám
• Bảng màu (Color palettes): Đen & trắng (Black & white), Sắt (iron), và Cầu vồng (rainbow)
• Khẩu độ (f-number): 1.5
• Tiêu cự (Focus): Tiêu cự cố định (Focus free)
• Điều chỉnh ảnh (Image Adjustment): Tự động điều chỉnh/khóa ảnh
• Tần số ảnh (Image Frequency): 9 Hz
• Chế độ ảnh (Image Modes): Ảnh nhiệt (Thermal), ảnh nhiệt MSX (Thermal MSX), ảnh lồng trong ảnh (Picture-in-Picture), ảnh trộn nhiệt (Thermal blending), ảnh kỹ thuật số (Digital camera).
• Khoảng cách lấy nét tối thiểu: 0.5 m (1.6 ft.)
• Ảnh lồng trong ảnh (Picture-in-Picture): Vùng ảnh hồng ngoại (IR) trên ảnh kỹ thuật số
• Độ phân giải không gian (IFOV): 5.2 mrad
• Dải quang phổ: 7.5–13 µm
• Độ phân giải camera kỹ thuật số/FOV: 640 × 480/55° × 43°

Đo và phân tích

• Đẳng nhiệt (Isotherm): Cảnh báo trên, cảnh báo dưới
• Hiệu chỉnh nhiệt độ phản xạ bề ngoài: Tự động, dựa trên đầu vào của nhiệt độ phản xạ
• Thiết lập sử dụng: Đơn vị, ngôn ngữ, định dạng thời gian và ngày.
• Đo sáng điểm (Spot meter): Điểm trung tâm; hộp với giá trị nhỏ nhất/lớn nhất.
• Đo sáng điểm và phạm vi (spotmeter and area): Điểm trung tâm; hộp với giá trị nhỏ nhất/lớn nhất.

Thông số máy

• Kích thước camera (L x W x H): 244 × 95 × 140 mm (9.6 × 3.7 × 5.5 in)
• Trọng lượng camera bao gồm pin: 0.575 kg (1.27 lb.)
• Hiển thị: Màn hình màu LCD 320 × 240, 3 inch

Nguồn

• Hệ thống sạc: Pin được sạc trong camera hoặc với bộ sạc riêng.
• Thời gian sạc: 2.5 giờ đạt 90% dung lượng khi sạc trong camera. 2 giờ với bộ sạc.
• Quản lý nguồn: Tự động tắt nguồn.
• Loại pin & thời gian vận hành: Pin sạc Li-ion 3.6 V; cho khoảng 4 giờ làm sử dụng bình thường

Lưu trữ đa phương tiện

Định dạng tệp (File Formats): Chuẩn JPEG, bao gồm dữ liệu đo14-bit
