Hướng dẫn cách dùng máy cắt sắt Bosch GCO 14-24

(27/05/2019) Máy cắt sắt Bosch GCO 14-24 đang được sử dụng khá nhiều trong các nhu cầu làm việc hàng ngày, bởi đặc tính vượt trội cung cấp thêm nhiều các ứng dụng thực tế đem đến những tiện ích tối ưu cho người sử dụng.

Bosch GCO 14-24 là một trong số các dòng máy chuyên nghiệp chất lượng cao từ Bosch có khả năng hoạt động trong các yêu cầu công việc khó khăn nhất với dung lượng quá tải cao cùng thời gian vận hành liên tục.

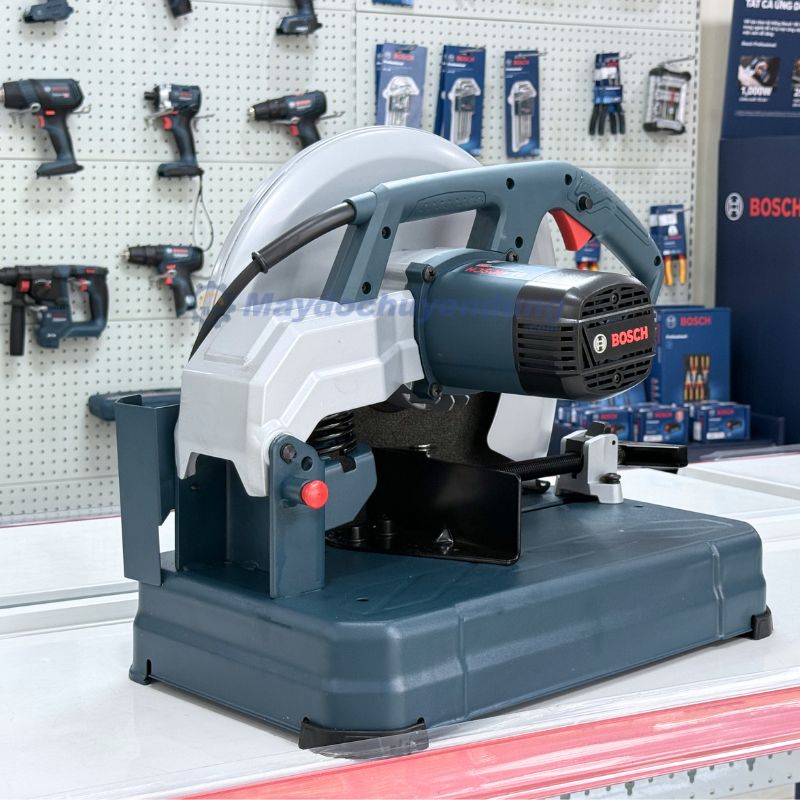

Máy cắt sắt GCO 14-24

Ưu điểm nổi bật của GCO 14-24

GCO 14-24 được nhà sản xuất thiết kế nhờ vào giá trị cốt lõi là nguồn sức mạnh cải tiến và tốc độ biến thiên cao, cung cấp một công suất hoạt động tối đa lên tới 24000W mang tới những hiêu quả thi công bền bỉ, khả năng chịu tải trong các công việc thi công khó khăn nhất.

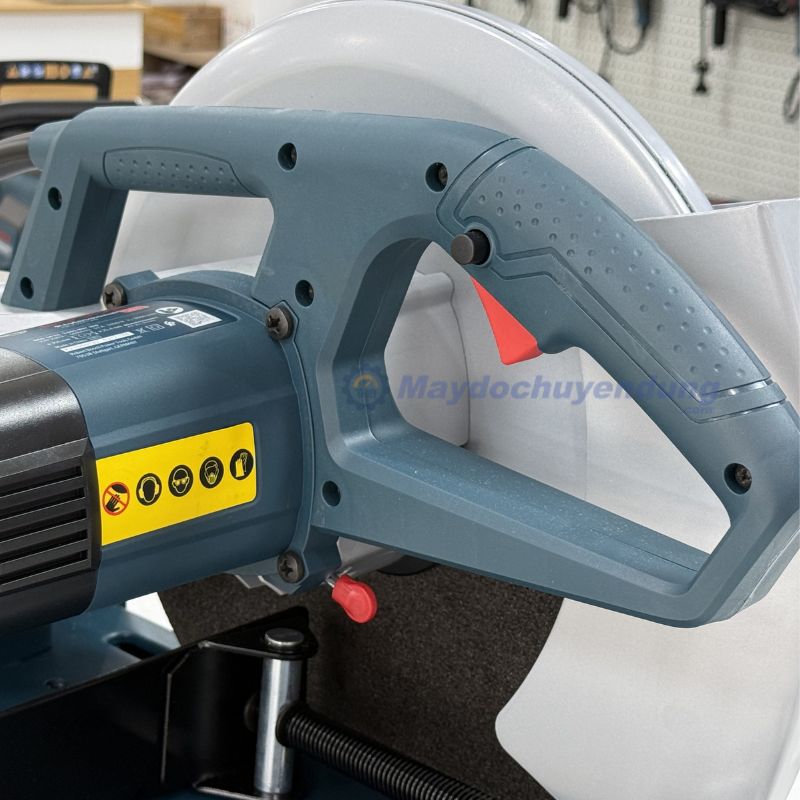

Đi cùng với công suất mạnh mẽ là mô tơ hoạt động với vòng quay lớn cho phép máy cắt sắt thực hiện các đường cắt với tốc độ cao khiến cho Bosch 14-24 nổi trội hơn hẳn so với các dòng máy cùng loại. Giúp người dùng thoải mái nhất khi sử dụng máy cắt cầm tay, Bosch đã cung cấp cho máy tay cầm chữ D được thiết kế theo công thái học cung cấp một khả năng cầm nắm chắc chắn dù có sử dụng thêm bao tay nhờ có khoảng không thao tác rộng lớn.

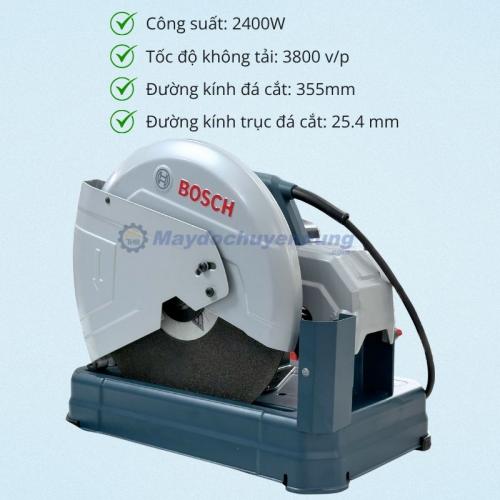

Thông số kỹ thuật của máy:

  • Đầu vào công suất định mức 2,400 W
  • Trọng lượng 18 kg
  • Công suất đầu vào định mức 500 W
  • Khả năng đột lỗ Lá thép 2 mm
  • Công suất cắt hình chữ nhật 100 x 196 mm
  • Công suất cắt hình vuông 119 x 119 mm
  • Công suất cắt ở biên dạng L 130 x 130 mm
  • Độ sâu x Độ dài x Độ cao 9 x 29 x 48 cm
  • Tốc độ không tải 3,800 vòng/phút
  • Đường kính lưỡi cưa 355 mm
  • Đường kính trục (gắn lưỡi cưa) 25.4 mm
  • Xuất xứ Bosch - Trung Quốc

Dựa vào những ưu điểm và thông số kỹ thuật của GCO 14-24, bạn đã biết lý do dòng máy được lựa chọn rất nhiều. Tuy nhiên với người mới sử dụng hay không phải người có chuyên thì để vận hành máy an toàn, hiệu quả là hơi khó khăn. Bài viết này THB sẽ cung cấp cho bạn cách lắp đặt máy nhanh nhất, cách sử dụng máy an toàn nhất.

Lắp đặt máy GCO 14-24

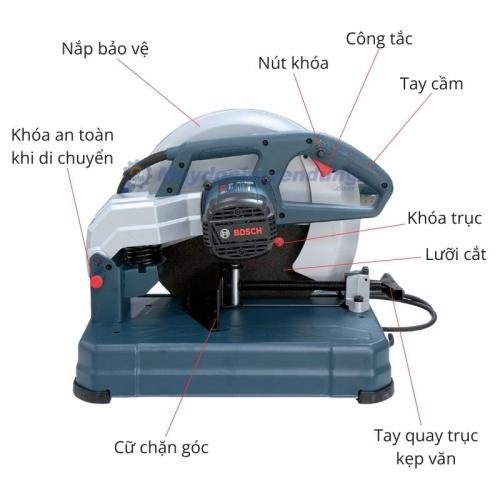

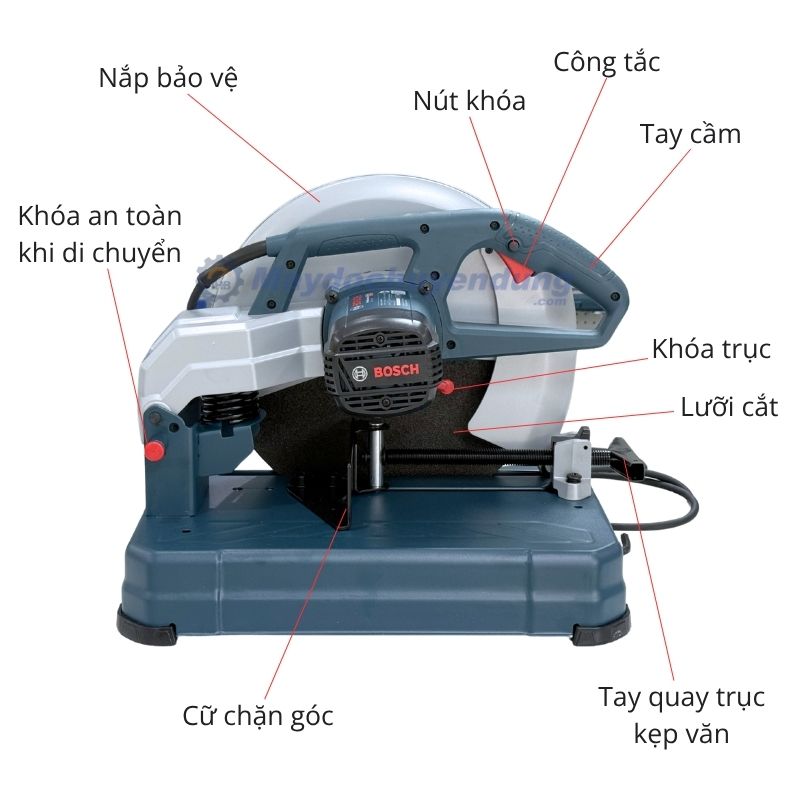

Để thao tác lắp đặt hiệu quả hơn bạn có thể tham khảo qua cấu tạo từng bộ phận của máy cắt GCO 14-24.

Máy cắt sắt GCO 14-24

1. Nút khoá giữ chế độ tự-chạy của công tắc Tắt/Mở

2. Công tắc Tắt/Mở

3. Tay Nắm

4. Chắn đàn hồi bảo vệ lưỡi

5. Khóa trục

6. Dĩa cắt

7. Cỡ chặn góc

8. Trục kẹp vặn

9. Chốt nhả nhanh

10. Tai hồng trục kẹp vặn

11. Lỗ lắp bắt

12. Chìa vặn sáu cạnh (8 mm)

13. Chân đế khuôn bao

14. Vít khóa cỡ chỉnh đặt góc

15. Khóa an toàn dùng khi di chuyển

16. Tay máy

17. Tay nắm dùng khi di chuyển

18. Chắn bảo vệ lưỡi cắt

19. Chắn che tia lửa

20. Trục máy

21. Bích kẹp

22. Vòng đệm

23. Đai ốc đầu sáu cạnh

Lắp bắt cố định hay linh hoạt

Lưu ý: Để bảo đảm quá trình điều khiển máy cắt cầm tay được an toàn, máy phải được lắp bắt lên trên một bề mặt phẳng và vững chãi (vd. bàn thợ) trước khi sử dụng.

Lắp đặt vào bề mặt gia công

Bạn bắt chắc GCO 14-24 bằng loại vít lắp bắt thích hợp lên trên bề mặt gia công.

Lắp linh hoạt (không khuyến khích!)
Trong trường hợp ngoại lệ, khi bạn không thể gắn chắc máy vào bằng bàn kẹp, bạn có thể tạm thời đặt chân trụ của chân đế khuôn bao lên trên một bề mặt thích hợp (vd. bàn thợ, mặt nền bằng phẳng v.v.) mà không cần bắt chặt bằng bu lông.

Thay dụng cụ

Khi thay dụng cụ bạn cần chú ý những nguyên tắc sau:

  • Chỉ ứng dụng khóa trục khi trục máy đã ngừng quay. Nếu không, có thể làm hư hỏng máy.
  • Không được chạm vào lưỡi cắt ngay sau khi xong việc, hãy để cho lưỡi cắt nguội lại trước đã.
  • Chỉ sử dụng dĩa cắt loại có tốc độ bằng hay cao hơn mức độ cho phép so với tốc độ không tải trên máy cắt sắt bosch chính hãng của bạn.
  • Chỉ sử dụng dĩa cắt đáp ứng được với số liệu đặc tính kỹ thuật đã cung cấp và đã được kiểm tra đúng với tiêu chuẩn EN12413 và được đóng nhãn thích hợp.
  • Xếp các dĩa cắt không sử dụng tới vào trong một vật đựng có nắp đậy hay trong bao bì chứa nó trước kia.
  • Cất giữ dĩa cắt bằng cách đặt nằm.

Tháo dĩa cắt ra

  • Bạn đặt máy ở vào tư thế hoạt động rồi lật chắn đàn hồi bảo vệ lưỡi lên hết trên.
  • Vặn vít đầu lục giác bằng khóa đầu lục giác và đồng thời ấn khóa hãm trục, cho đến khi khớp vào.
  • Giữ nguyên nhấn nút khóa trục và vặn đai ốc đầu sáu cạnh ra. Sau đó bạn lấy vòng đệm và bích kẹp ra.
  • Cuối cùng lấy dĩa cắt ra.

Lắp dĩa cắt

  • Lắp dĩa cắt mới lên trên trục máy cắt sao cho bề mặt nhãn hiệu phải hướng ngược lại với tay máy. Bạn gắn bích kẹp, vòng đệm và vít đầu lục giác vào. Ấn khóa hãm trục cho đến khi vào khớp và hãy vặn chặt vít đầu sáu cạnh theo chiều kim đồng hồ. (Lực siết vào khoảng 18–20 Nm)
  • Thả từ từ chắn đàn hồi bảo vệ lưỡi xuống cho đến khi che kín hết dĩa cắt. Phải bảo đảm chắn đàn hồi bảo vệ lưỡi hoạt động đúng cách. Sau khi lắp dĩa cắt vào, và trước khi mở máy, kiểm tra lại xem dĩa cắt có lắp vào đúng cách, và có thể quay tự do được hay không.
  • Bảo đảm rằng dĩa cắt không bị cọ sượt vào chắn đàn hồi bảo vệ lưỡi, chắn bảo vệ lưỡi cắt hay chạm vào các bộ phận khác.

Cho máy hoạt động khoảng giây. Nếu như máy có hiện tượng rung đáng kể xảy ra, tắt máy ngay lập tức; tháo dĩa cắt ra và lắp dĩa cắt vào lại lần nữa.

Những lưu ý khi sử dụng máy GCO 14-24

  • Sau khi đã lắp đặt máy, trước khi tiến hành sử dụng máy bạn cần nghiêm túc thực hiện những thao tác sau:
  • Khi bạn thực hiện bất cứ hành động sửa sữa hay lắp đặt thiết bị trên máy cắt Bosch, phải rút phích cắm ra khỏi nguồn điện.
  • Làm việc với máy ở khu vực rộng rãi, thoáng mát, đủ ánh sáng, hạn chế chứa vật liệu dễ gây cháy nổ.
  • Không được sử dụng dĩa cắt đã hỏng, chạy lệch tâm hay bị rung lắc. Luôn luôn sử dụng các cắt đĩa đúng kích cỡ và có lỗ định vị phù hợp (ví dụ như hình thoi hoặc hình tròn)
  • Bạn không được chạm vào lưỡi cắt ngay sau khi máy vừa hoạt động xong.
  • Sau khi tắt máy, không được làm cho dĩa cắt ngừng quay bằng cách tạo lực tác động vào bên hông dĩa.

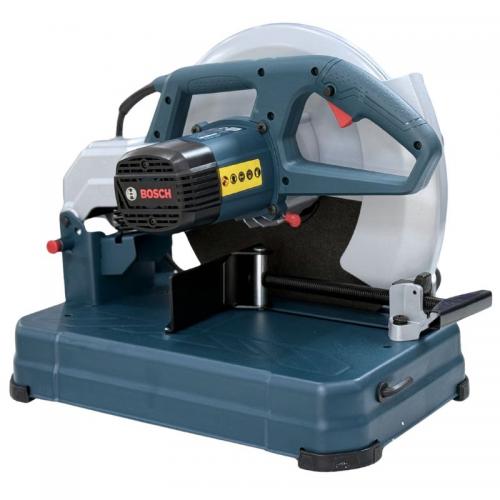

Máy cắt sắt GCO 14-24

Hướng dẫn sử dụng máy GCO 14-24

Khóa an toàn dùng khi di chuyển

Khóa an toàn dùng khi di chuyển tạo khả năng xoay trở dụng cụ điện dễ dàng hơn khi di chuyển máy đến các địa điểm làm việc khác nhau.

Tháo khóa máy

  • Bạn dùng tay nắm gập tay máy xuống một chút để giải phóng lực đè lên trên khóa an toàn dùng khi di chuyển.
  • Rồi kéo khóa an toàn dùng khi di chuyển hoàn toàn rời ra ngoài.
  • Gập tay máy từ từ lên phía trên.

Ghi Chú: Khi thao tác, hãy lưu ý đến khóa an toàn dùng khi di chuyển không bị nhấn vào trong. Nếu không, bạn không thể hạ tay máy xuống thấp để có cỡ dày yêu cầu.

Bảo vệ an toàn máy

Bạn phải hạ thấp tay máy xuống cho đến khi khóa an toàn dùng khi di chuyển có thể nhấn hết vào bên trong.

Điều chỉnh góc cắt

Bạn có thể chỉnh đặt góc vuông trong phạm vi từ 0° đến 45°. Thước đo góc vuông dùng thường xuyên trên chặn định góc với các vạch chia thích hợp sẽ giúp bạn nhận ra góc 0° và 45° được đặt tương ứng ở cữ chặn cuối.

Nới lỏng các đinh ốc hãm của cữ chặn góc bằng khóa đầu lục giác đi kèm 12 (8 mm). Điều chỉnh góc muốn có và siết chặt cả hai vít khóa lại như trước.

Kích thước vật gia công cho phép

Kích cỡ vật gia công tối đa:

Sử dụng máy cắt sắt GCO 14-24

Kích cỡ vật gia công tối thiểu (tất cả các vật gia công có thể kẹp chặt được nhờ trục kẹp vặn): Chiều dài 80 mm

Công suất cắt, tối đa (0°/0°): 129 mm

Cắt kim loại

  • Để cắt kim loại bạn chỉnh đặt góc vuông muốn có. Sau đó kẹp vật gia công thật chặt phù hợp với kích thước của nó. Bật công tắc cho máy hoạt động.
  • Cầm tay nắm để kéo tay máy xuống từ từ rồi cắt vật gia công bằng lực gia tải đồng đều.
  • Tắt máy và đợi cho đến khi dĩa cắt đã hoàn toàn dừng quay hẳn cuối cùng bạn nhấc tay máy lên từ từ.



Từ những phương thức mà chúng tôi đã đưa ra, bạn có thể vận hành máy cắt sắt cầm tay tốt, an toàn và hiệu quả. Nếu bạn đang có nhu cầu tìm mua một chiếc máy cắt sắt chính hãng, chất lượng đảm bảo thì có thể xem qua dòng máy cắt tại THB. Chúng tôi chỉ cung cấp những mặt hàng đảm bảo cả về chất lượng và cả về giá cả tới tay người tiêu dùng.
