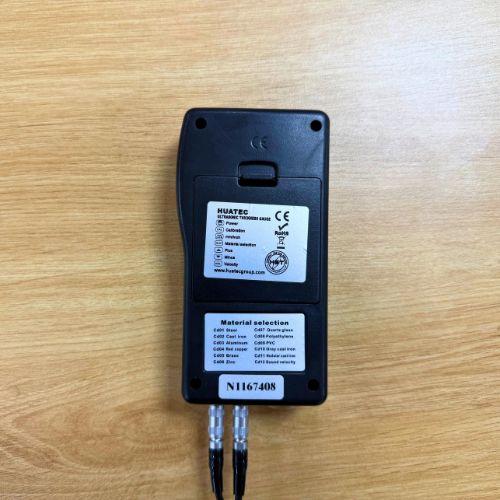

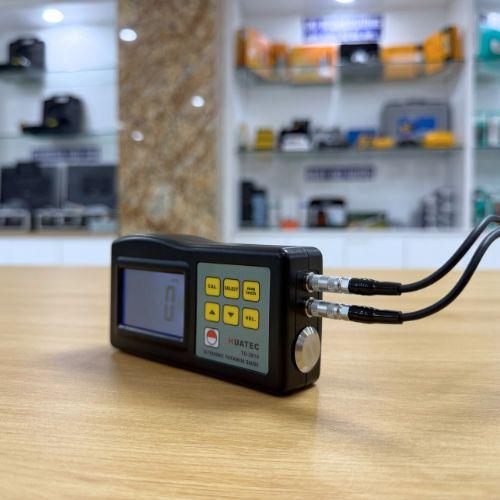

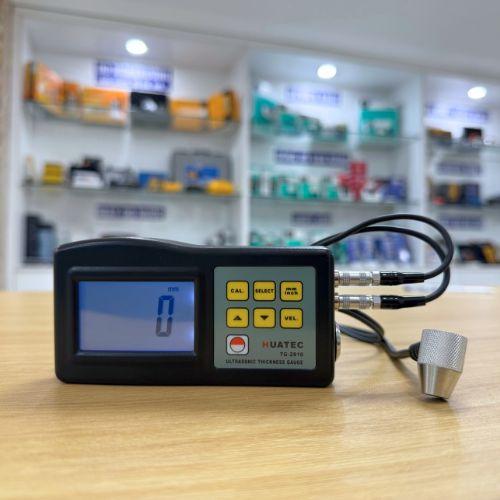

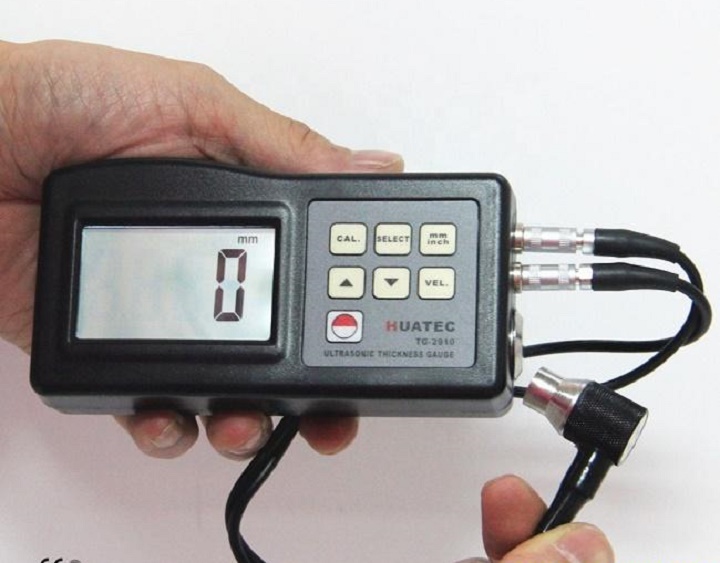

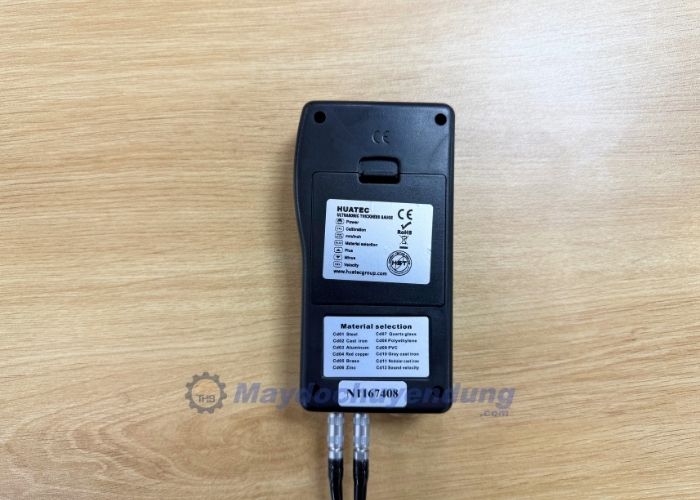

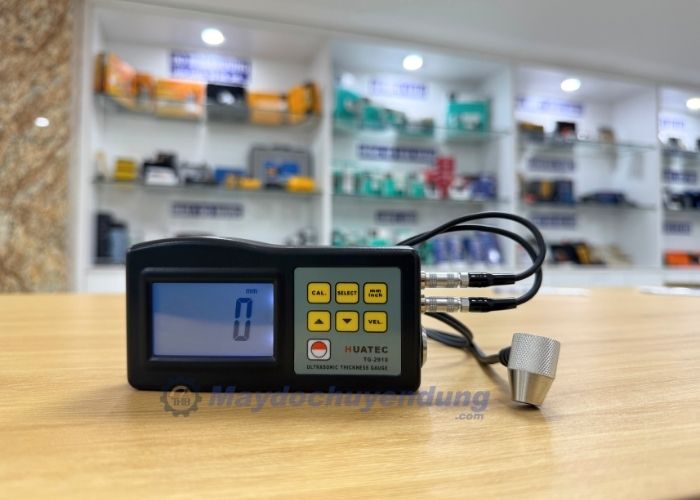

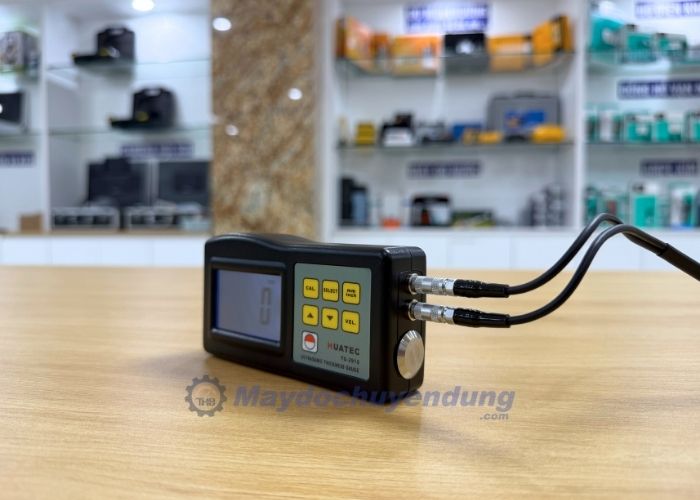

Máy Siêu Âm Đo Độ Dầy TG2910

Mã Sản Phẩm:
TG-2910
Trong Kho:
Còn hàng
Bảo Hành:
15 tháng
Giá Bán:
6.500.000₫
THB nhà nhập khẩu & phân phối hàng đầu Việt Nam các dòng máy đo độ dày vật liệu, đo độ dầy lớp phủ bề mặt, đo độ xốp lớp phủ. Sử dung công nghệ sóng siêu âm tiên tiến. Chất lượng cao, giá thành rẻ

Hỗ Trợ Khách Hàng

Hà Nội: Số 116, Ngõ 203 Hoàng Quốc Việt, quận Cầu Giấy (ôtô đỗ được)

Tel: (024) 3793 8604    |    Hotline: 0904 810 817

TP Hồ Chí Minh: Số nhà LL1Bis đường Ba Vì, quận 10 (trong khu Cư Xá Bắc Hải)

Tel: (028) 6686 0682    |    Hotline: 0979 244 335

Máy siêu âm đo độ dày TG-2910 có thể được sử dụng để đo chiều dày ăn mòn và bình áp lực, thiết bị hóa chất, nồi hơi, bể chứa dầu... Dùng trong ngành công nghiệp dầu khí, đóng tàu, nhà máy điện và sản xuất máy.

TÍNH NĂNG CỦA MÁY SIÊU ÂM TG2910:

Phạm vi đo (metric /imperial): 1.2-225mm, 0.05-9inch
Nguyên tắc hoạt động: siêu âm
Vật liệu đo: bất kỳ vật liệu cứng, bao gồm thép, gang, nhôm, đồng đỏ, đồng thau, kẽm, thủy tinh thạch anh, polyethylene, PVC, gang xám, gang nốt và các vật liệu khác
Vận tốc âm thanh: 500-9000m / s
Ống thép giới hạn dưới: ф15x2.0mm, ф20x3.0mm xác định bởi bộ chuyển đổi
Mẫu chuẩn: bao gồm trong hộp
Màn hình hiển thị: 4 chữ số LCD với đèn nền EL
Độ phân giải: 0.01mm
Độ chính xác: ± (0,5% H +0.1)
Cấp điện: 4x1.5V AA (UM-3) pin
Chỉ báo pin thấp
Điều kiện hoạt động: 0-45 ℃ (32 ℉ -104 ℉), ≤ 90% RH
Kích thước: 120x62x30mm
Trọng lượng: 164g (không bao gồm pin)

BỘ SẢN PHẨM BAO GỒM:

Máy chính 1
5M Φ8 đầu dò 1
Chất tiếp âm 1
Hộp đựng 1
Hhướng dẫn 1

PHỤ KIỆN TÙY CHỌN CHO SIÊU ÂM ĐO ĐỘ DÀY TG-2910:

6M Φ6mm đầu thăm dò vật liệu mỏng: phạm vi đo (thép): 1.0-50.0mm Nhiệt độ hoạt động: -10 - 60 ℃
5MΦ12mm đầu thăm dò nhiệt độ cao: phạm vi đo (thép) :4.0-100 0,0 mm Nhiệt độ hoạt động: -10 - 300 ℃
Cáp và phần mềm cho giao diện RS232

Công nghệ siêu âm đo độ dày vật liệu không phá hủy

Công nghệ siêu âm đo độ dày vật liệu không phá hủy bằng cách sử dụng máy đo độ dày vật liệu kim loại và đo độ dày lớp phủ bề mặt


Giới thiệu về kỹ thuật đo chiều dày vật liệu bằng Máy đo độ dày vật liệu sử dụng sóng siêu âm



Đo chiều dày bằng siêu âm là kỹ thuật kiểm tra không phá huỷ được sử dụng rộng rãi để đo chiều dày vật liệu từ một bên. Máy Đo Độ Dày Vật Liệu siêu âm đầu tiên, sử dụng nguyên lý thu từ sóng siêu âm, được giới thiệu vào cuối năm 1940. Thiết bị nhỏ, sách tay tiện lợi cho nhiều ứng dụng khác nhau trở nên rộng rãi vào năm 1970. Sau đó với công nghệ vi xử lý tiên tiến đã đưa chúng lên tầm cao mới với những thiết bị nhỏ, tinh vi, dễ sử dụng.

1. Có thể đo được những gì:

Hầu như bất cứ vật liệu kỹ thuật thông thường nào đều có thể đo bằng siêu âm. Các thiết bị đo chiều dày siêu âm có thể cài đặt cho kim loại, nhựa, vật liệu tổng hợp, sợi thuỷ tinh, gốm, và thuỷ tinh. Có thể đo chiều dày các sản phẩm nhựa đùn hoặc kim loại cán trên dây truyền và cũng có thể đo từng lớp hoặc lớp vỏ trong cấu trúc nhiều lớp. Mực chất lỏng và các mẫu sinh vật học cũng có thể đo. Đo bằng siêu âm luôn hoàn toàn là không phá huỷ, không cần cắt hoặc phân đoạn.
Vật liệu không thích hợp để đo bằng siêu âm thông thường là gỗ, giấy, bê tông, và sản phẩm bọt.

2. Các thiết bị đo chiều dày siêu âm hoạt động như thế nào ?

Năng lượng âm có thể được tạo trên dải băng tần rộng. Âm thanh có thể nghe thấy xuất hiện ở dải tần số thấp với giới hạn trên khoảng 20 000 chu kỳ trên giây (20 Kilohertz). Siêu âm là năng lượng âm ở tần số cao hơn giới hạn của con người có thể nghe được. Phần lớn kiểm tra siêu âm được thực hiện trong dải tần số giữa 500 KHz và 20 MHz, mặc dù một số thiết bị chuyên dụng có thể sử dụng tần số thấp đến 50 KHz hoặc thấp hơn và cao tới 225 MHz. Bất cứ ở tần số nào, năng lượng âm bao gồm các dao động cơ học truyền qua môi trường như không khí hoặc thép theo định luật cơ bản của vật lý về sóng.
Tất cả các thiết bị đo chiều dày siêu âm đều hoạt động bằng cách đo chính xác thời gian sóng âm được tạo ra bởi đầu dò siêu âm truyền qua chiều dày của chi tiết. Vì sóng âm phản xạ từ mặt phân cách giữa hai vật liệu khác nhau, phép đo này thường được thực hiện từ một bên theo kỹ thuật xung vọng, trong đó thiết bị sẽ đo thời gian truyền vào chi tiết và phản xạ ở mặt đáy quay lại đầu dò.
Đầu dò bao gồm biến tử áp điện được kích hoạt bởi xung lực điện ngắn để tạo ra xung của sóng âm. Sóng âm được truyền vào chi tiết kiểm tra và truyền đến khi chúng đập vào mặt đáy hoặc mặt phân cách khác và phản xạ trở lại đầu dò. Đầu dò sẽ chuyển năng lượng âm thành năng lượng điện. Về bản chất, thiết bị nghe xung vọng từ mặt đối diện. Thời gian truyền chỉ khoảng vài phần triệu giây. Thiết bị được lập trình với vận tốc âm trong vật liệu, từ đó có thể tính chiều dày của vật liệu bằng công thức toán học đơn giản.

T = (V) x (t/2)
trong đó
T = Chiều dày của chi tiết
V = Vận tốc âm trong vật liệu kiểm tra
t = Thời gian truyền một vòng đo được

Điều quan trọng cần phải chú ý là vận tốc âm trong vật liệu kiểm tra là phần chủ yếu trong phép tính này. Các vật liệu khác nhau truyền sóng âm với vận tốc khác nhau, nói chung là nhanh hơn trong các vật liệu cứng và chậm hơn trong vật liệu mềm hơn, và vận tốc âm có thể thay đổi đáng kể với nhiệt độ. Do vậy luôn luôn phải chuẩn thiết bị đo chiều dày siêu âm với vận tốc âm trong vật liệu cần đo, và độ chính xác chỉ có thể đạt tới như phép chuẩn đó.
Sóng âm trong dải MHz không truyền hiệu quả trong không khí, nên chất tiếp âm được sử dụng giữa đầu dò và chi tiết kiểm tra để đạt được sự truyền âm tốt. Các chất tiếp âm thông dụng là glycerin, propylene glycol, nước, dầu, và gel. Chỉ cần một lượng tiếp âm nhỏ, đủ để điền đầy khe hở không khí có thể tồn tại giữa đầu dò và bề mặt chi tiết.
Có ba cách thông dụng để đo khoảng thời gian sóng âm truyền qua chi tiết. Cách 1 là phương pháp thông dụng nhất, đo đơn giản khoảng thời gian giữa xung kích hoạt để phát sóng âm và xung phản xạ thứ nhất và trừ đi giá trị lệch 0 bù cho phần trễ của bản thân thiết bị, dây cáp, và đầu dò. Cách 2 yêu cầu đo khoảng thời gian giữa xung phản xạ từ mặt trước và mặt đáy của chi tiết. Cách 3 yêu cầu đo khoảng thời gian giữa hai xung đáy liên tiếp. Dạng đầu dò và yêu cầu cụ thể của ứng dụng thường sẽ đưa ra sự lựa chọn cách đo.

Xem thêm: Máy Đo Độ Dày Kim Loại |  Máy Đo Độ Dày Lớp Phủ
